Электрооборудование (1-1) — HITACHI ZR240JC

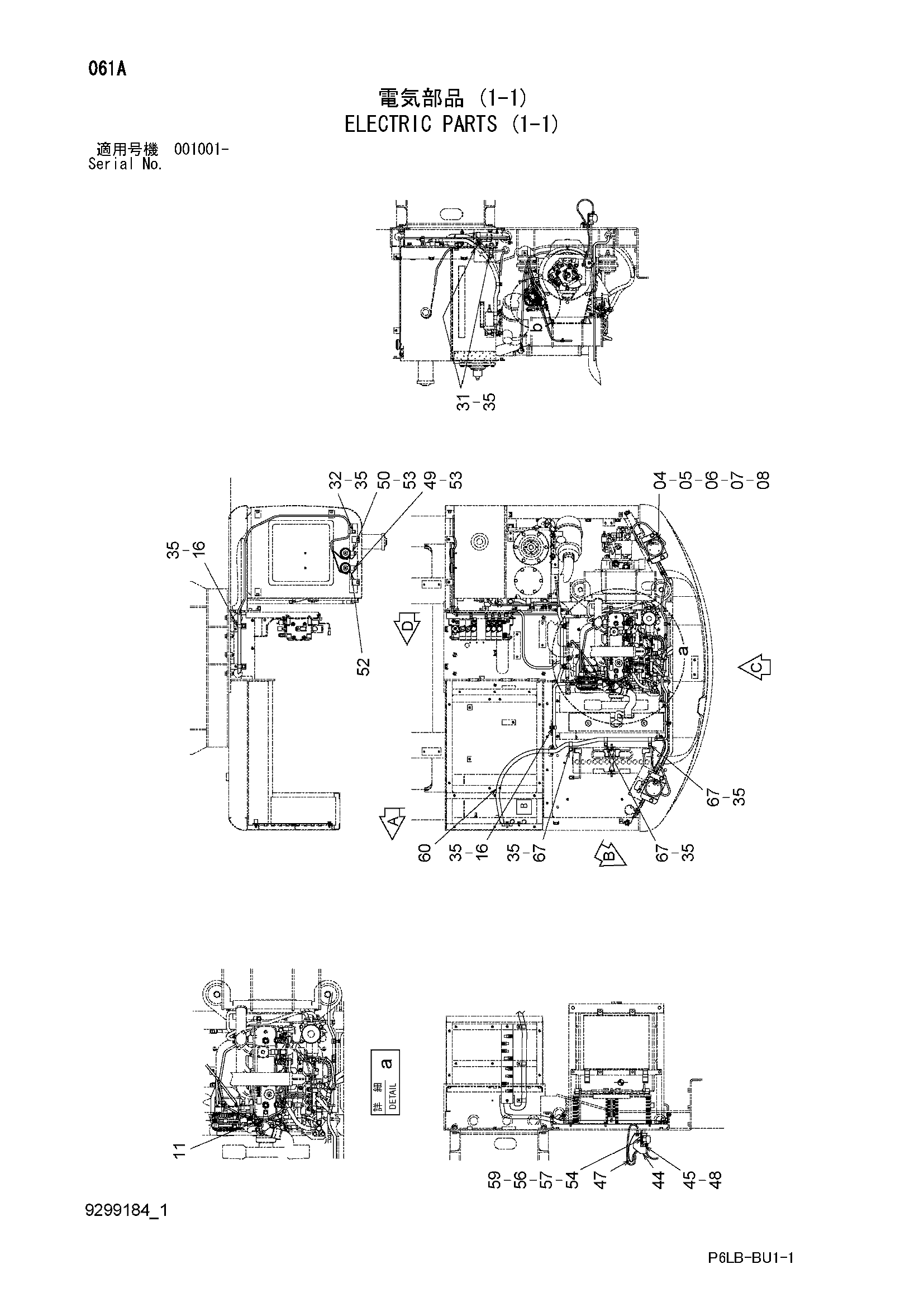

Заводская схема «Электрооборудование (1-1)» для HITACHI ZR240JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4429413 | Фонарь воркинг | 2 |
| 04A | 4650346 | Крышка | 1 |
| 04B | 4619772 | Блуб | 1 |
| 05 | 4460496 | Кронштейн | 2 |
| 06 | 94-2816 | Резиновая втулка | 2 |
| 07 | J271225 | Болт с шайбой | 4 |
| 07A | J901225 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4190261 | Зажим | 2 |
| 11 | 4257129 | Блок | 1 |
| 16 | 4190277 | Зажим | 3 |
| 31 | 4190271 | Зажим | 2 |
| 32 | 4190272 | Зажим | 1 |
| 35 | J271020 | Болт с шайбой | 9 |
| 35A | J901020 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 44 | 4274478 | Фара | 1 |
| 44A | 4285646 | Рассеиватель | 1 |
| 44B | 4285647 | Обод | 1 |
| 44C | 4285648 | Лампа | 1 |
| 44D | 4288342 | Прокладка | 1 |
| 44E | J900616 | Болт | 2 |
| 45 | 4447521 | Кронштейн | 1 |
| 47 | 4345263 | Жгут проводов | 1 |
| 48 | J271020 | Болт с шайбой | 2 |
| 48A | J901020 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | 4439229 | Звуковой сигнал | 1 |
| 50 | 4439228 | Звуковой сигнал | 1 |
| 52 | 4254603 | Жгут проводов | 2 |
| 53 | J260820 | Болт с шайбой | 2 |
| 53A | J900820 | Болт | 1 |
| 53B | A590108 | Плоская шайба | 1 |
| 54 | 4447460 | Кронштейн | 2 |
| 56 | J450412 | Винт с шайбой | 4 |
| 57 | J271025 | Болт с шайбой | 4 |
| 57A | J901025 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 59 | 4660165 | Выключатель | 2 |
| 60 | 0007108 | Жгут проводов | 1 |
| 67 | 4192034 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR240JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
