Электрооборудование (2) — HITACHI ZR240JC

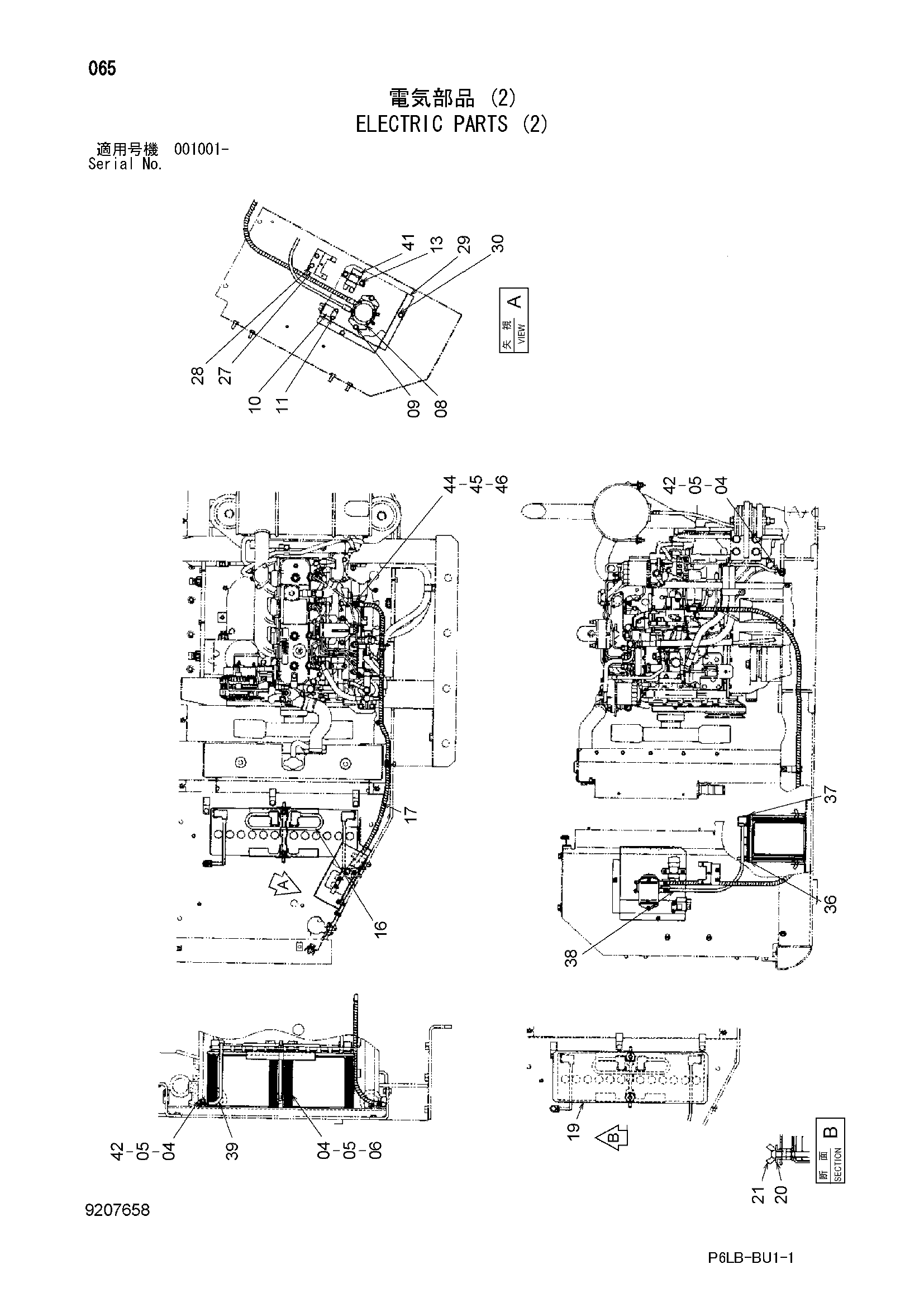

Заводская схема «Электрооборудование (2)» для HITACHI ZR240JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4247929 | Аккумулятор | 2 |
| 04 | J950010 | Гайка | 6 |
| 05 | A590110 | Плоская шайба | 4 |
| 06 | 4177557 | Болт | 2 |
| 08 | 4255762 | Реле аккумулятор | 1 |
| 09 | J260830 | Болт с шайбой | 2 |
| 09A | J900830 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | 4251587 | Реле | 1 |
| 11 | J260620 | Болт с шайбой | 2 |
| 11A | J900620 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 13 | J260820 | Болт с шайбой | 2 |
| 13A | J900820 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 16 | 4350738 | Жгут проводов | 1 |
| 17 | 4449807 | Жгут проводов | 1 |
| 19 | 4427380 | Крышка | 1 |
| 20 | 4427417 | Втулка | 2 |
| 21 | M570010 | Гайка винг | 2 |
| 27 | 4449445 | Кронштейн | 1 |
| 28 | J260820 | Болт с шайбой | 2 |
| 28A | J900820 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 29 | 3091312 | Крышка | 1 |
| 30 | J260820 | Болт с шайбой | 2 |
| 30A | J900820 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 36 | 4457930 | Опора | 1 |
| 37 | 9757406 | Кронштейн | 1 |
| 38 | 4457915 | Жгут проводов | 1 |
| 39 | 4457916 | Жгут проводов | 1 |
| 41 | 4452158 | Реле | 1 |
| 42 | A590910 | Пружинная шайба | 2 |
| 44 | A590908 | Пружинная шайба | 1 |
| 45 | A590108 | Плоская шайба | 1 |
| 46 | J950008 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR240JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
