Воздушный фильтр — HITACHI ZR240JC

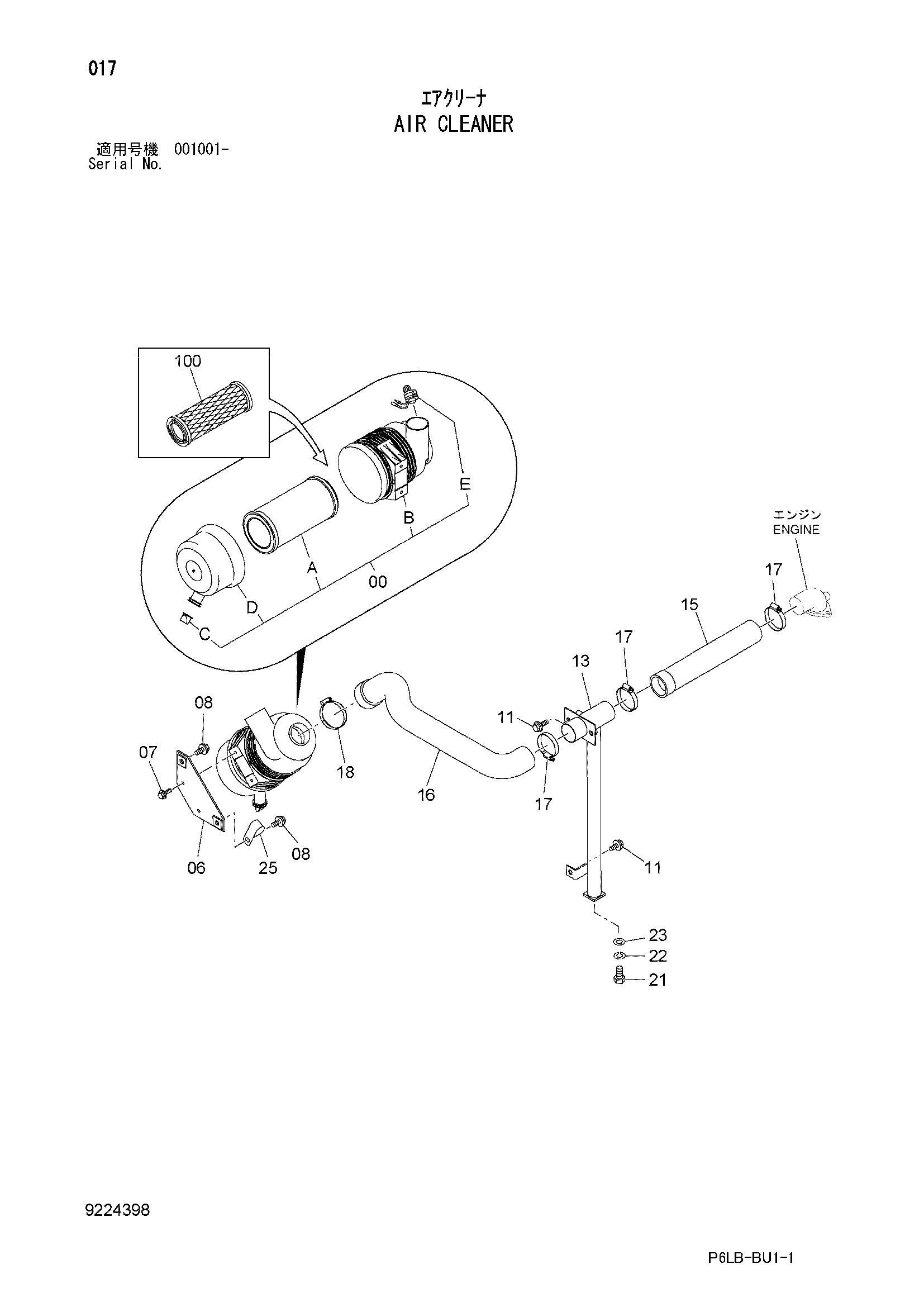

Заводская схема «Воздушный фильтр» для HITACHI ZR240JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4484774 | Фильтр воздушный в сборе | 1 |
| 00A | 4290940 | Элемент | 1 |
| 00C | 4208275 | Клапан | 1 |
| 00D | 4396695 | Крышка | 1 |
| 00E | 4419601 | Индикатор | 1 |
| 06 | 9756771 | Кронштейн | 1 |
| 07 | J260825 | Болт с шайбой | 2 |
| 07A | J900825 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | J271030 | Болт с шайбой | 2 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 11 | J271025 | Болт с шайбой | 3 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 7043500 | Трубка впускной | 1 |
| 15 | 4448641 | Воздушный шланг | 1 |
| 16 | 3096771 | Воздушный шланг | 1 |
| 17 | 4504491 | Хомут шланга | 3 |
| 18 | 4503469 | Хомут шланга | 1 |
| 21 | J901016 | Болт | 1 |
| 22 | A590910 | Пружинная шайба | 1 |
| 23 | A590110 | Плоская шайба | 1 |
| 25 | 4190272 | Зажим | 1 |
| 27 | J260820 | Болт с шайбой | 2 |
| 27A | J900820 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 28 | J271025 | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 100 | 4326841 | Элемент (внутренний) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR240JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
