Ход трос — HITACHI ZR240JC

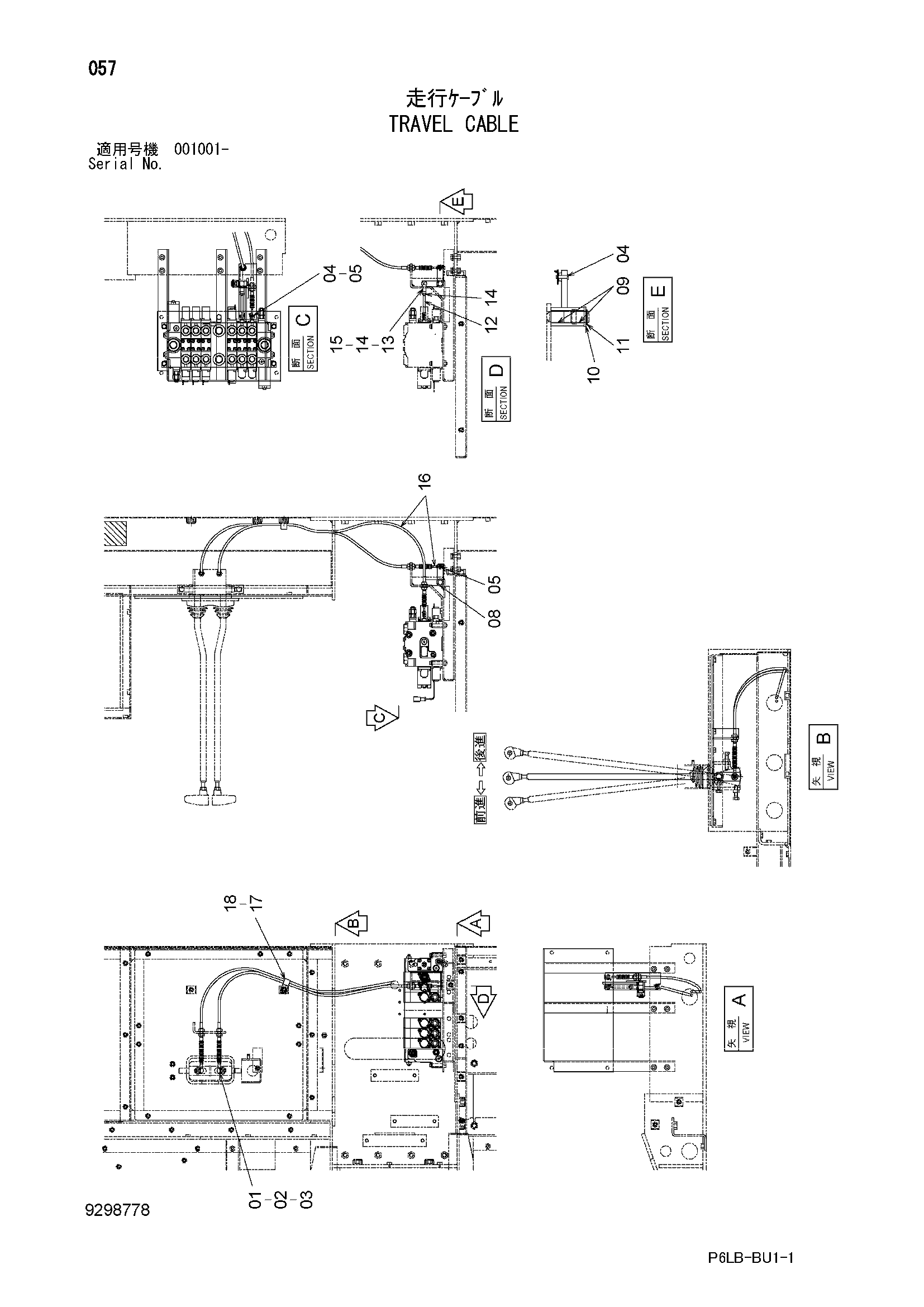

Заводская схема «Ход трос» для HITACHI ZR240JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4287791 | Шарнир | 2 |
| 02 | M500605 | Гайка | 2 |
| 03 | A590106 | Плоская шайба | 2 |
| 04 | 4279607 | Палец | 3 |
| 05 | 4365839 | Стопорный палец | 3 |
| 08 | 9755083 | Тяга | 1 |
| 09 | 4280298 | Втулка | 2 |
| 10 | A590116 | Плоская шайба | 1 |
| 11 | 991340 | Стопорное кольцо | 1 |
| 12 | 4279593 | Шток | 1 |
| 13 | 4287792 | Шарнир | 1 |
| 14 | M500807 | Гайка | 2 |
| 15 | A590108 | Плоская шайба | 1 |
| 16 | 4701172 | Трос управления | 2 |
| 17 | 4190273 | Зажим | 2 |
| 18 | J271020 | Болт с шайбой | 1 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR240JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
