Электрооборудование (1-2) — HITACHI ZR240JC

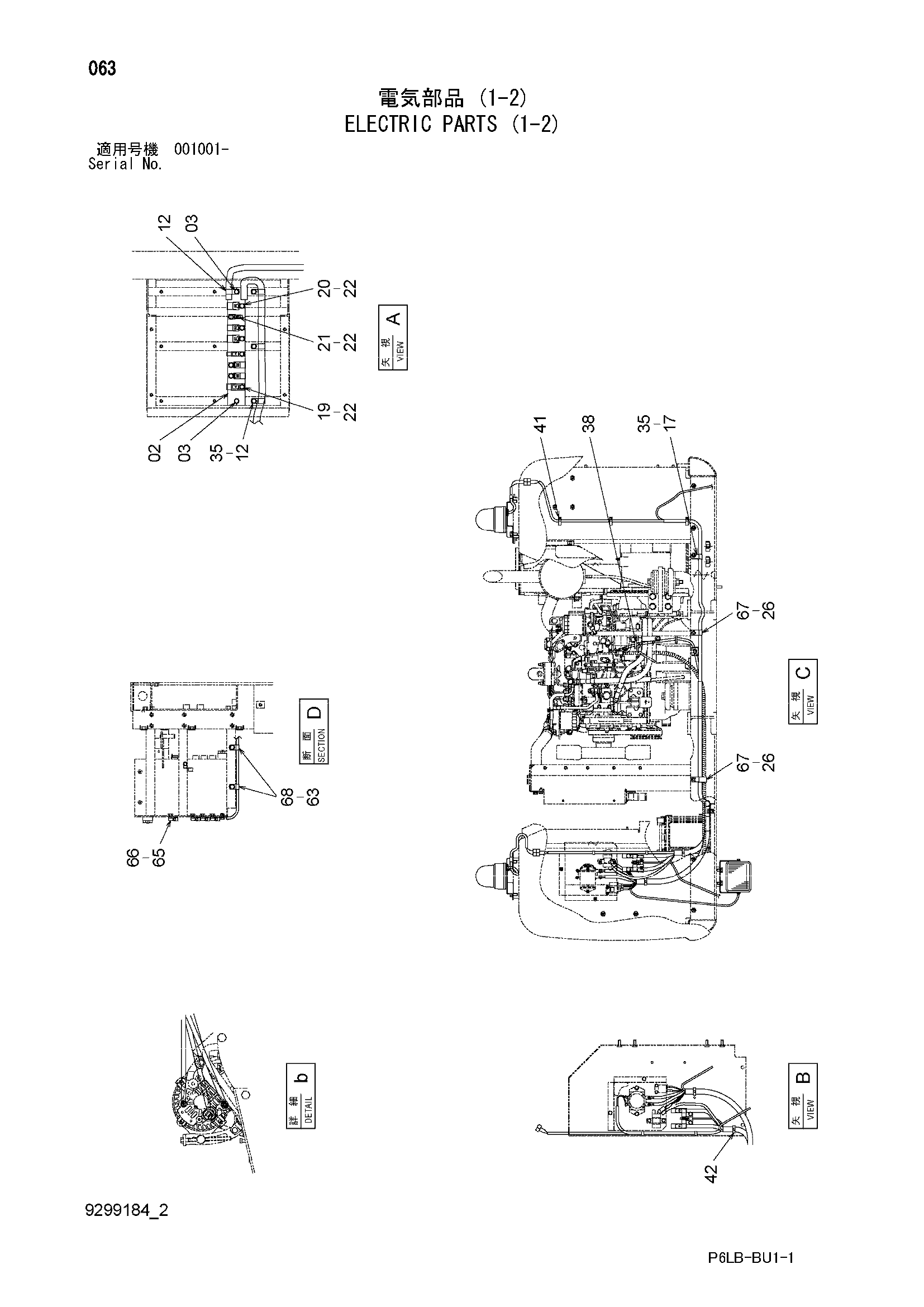

Заводская схема «Электрооборудование (1-2)» для HITACHI ZR240JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8116816 | Кронштейн | 1 |
| 02 | 8118419 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 12 | 4190264 | Зажим | 4 |
| 17 | 4190253 | Зажим | 1 |
| 19 | 4670674 | Кронштейн | 2 |
| 20 | 4683831 | Кронштейн | 5 |
| 21 | 4282175 | Кронштейн | 1 |
| 22 | J271016 | Болт с шайбой | 8 |
| 22A | J901016 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 26 | J271025 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 35 | J271020 | Болт с шайбой | 4 |
| 35A | J901020 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 38 | 4055311 | Ленточный зажим | 15 |
| 41 | 4449250 | Зажим | 3 |
| 42 | 4254600 | Зажим | 4 |
| 63 | J271020 | Болт с шайбой | 2 |
| 63A | J901020 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 65 | 4257159 | Кронштейн | 5 |
| 66 | J260816 | Болт с шайбой | 5 |
| 66A | J900816 | Болт | 1 |
| 66B | A590108 | Плоская шайба | 1 |
| 67 | 4192034 | Зажим | 2 |
| 68 | 4190277 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR240JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
