Интер блокировка — HITACHI ZR240JC

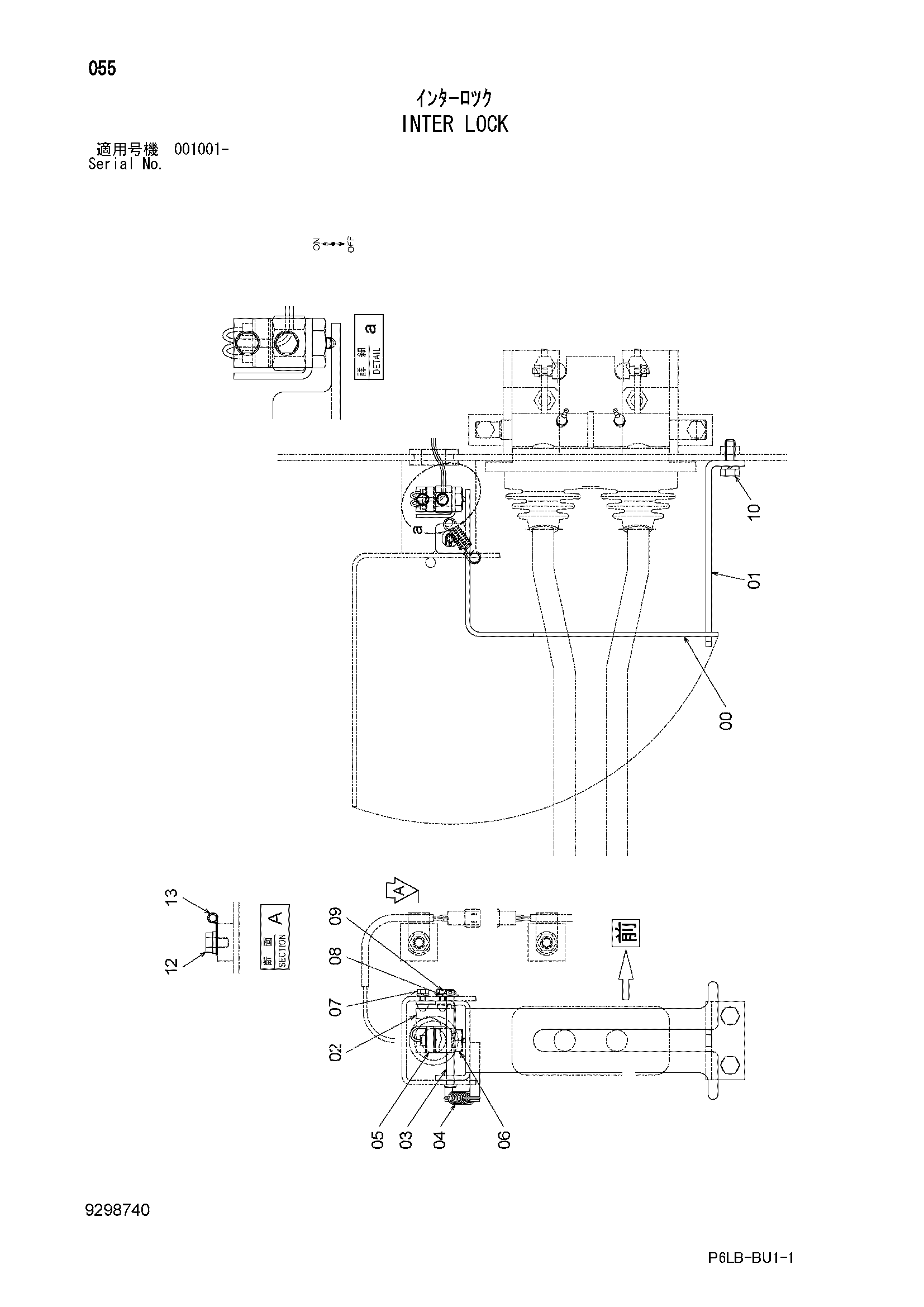

Заводская схема «Интер блокировка» для HITACHI ZR240JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8116500 | Рычаг блокировка | 1 |
| 01 | 4429826 | Пластина | 1 |
| 02 | 9753841 | Кронштейн | 1 |
| 03 | 4429828 | Палец | 1 |
| 04 | 4279604 | Пружина | 1 |
| 05 | 4392059 | Выключатель | 1 |
| 06 | 4429842 | Гайка | 1 |
| 07 | J260616 | Болт с шайбой | 2 |
| 07A | J900616 | Болт | 1 |
| 07B | A590106 | Плоская шайба | 1 |
| 08 | A590108 | Плоская шайба | 1 |
| 09 | A762020 | Шплинт | 1 |
| 10 | J271030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | J271016 | Болт с шайбой | 2 |
| 12A | J901016 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4190261 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR240JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
