Секция — HITACHI ZR240JC

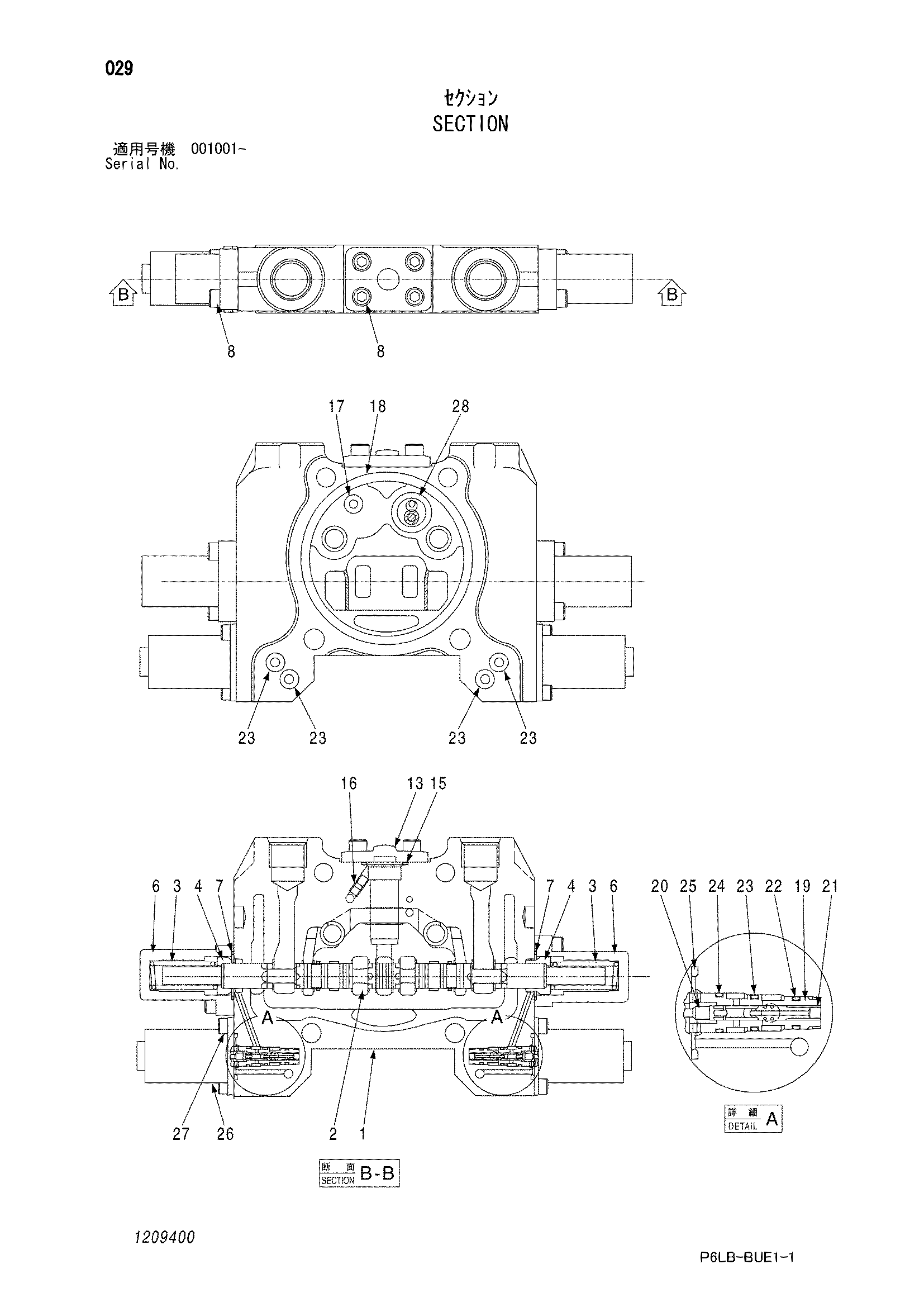

Заводская схема «Секция» для HITACHI ZR240JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4642098 | Секция | 1 | |
| 3 | 0913101 | Пружина | 2 |
| 4 | 0630913 | Седло пружины | 2 |
| 6 | 1209401 | Колпачок | 2 |
| 7 | 0630914 | Уплотнительное кольцо | 2 |
| 8 | 0630907 | Болт с внутренним шестигранником | 8 |
| 13 | 0913105 | Фланец | 1 |
| 15 | 4509181 | Уплотнительное кольцо | 1 |
| 16 | 1209402 | Установочный винт | 1 |
| 17 | 4506407 | Уплотнительное кольцо | 1 |
| 18 | 4442179 | Уплотнительное кольцо | 1 |
| 19 | 0913106 | Втулка | 2 |
| 20 | 0913107 | Схуттле | 2 |
| 21 | 0913108 | Пружина | 2 |
| 22 | 0913109 | Уплотнительное кольцо | 2 |
| 23 | 0499314 | Уплотнительное кольцо | 6 |
| 24 | 0913110 | Уплотнительное кольцо | 2 |
| 25 | 955655 | Уплотнительное кольцо | 2 |
| 26 | 4482469 | Соленоид | 2 |
| 27 | 0811707 | Болт с внутренним шестигранником | 4 |
| 28 | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR240JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
