Дренажные трубопроводы — HITACHI ZR240JC

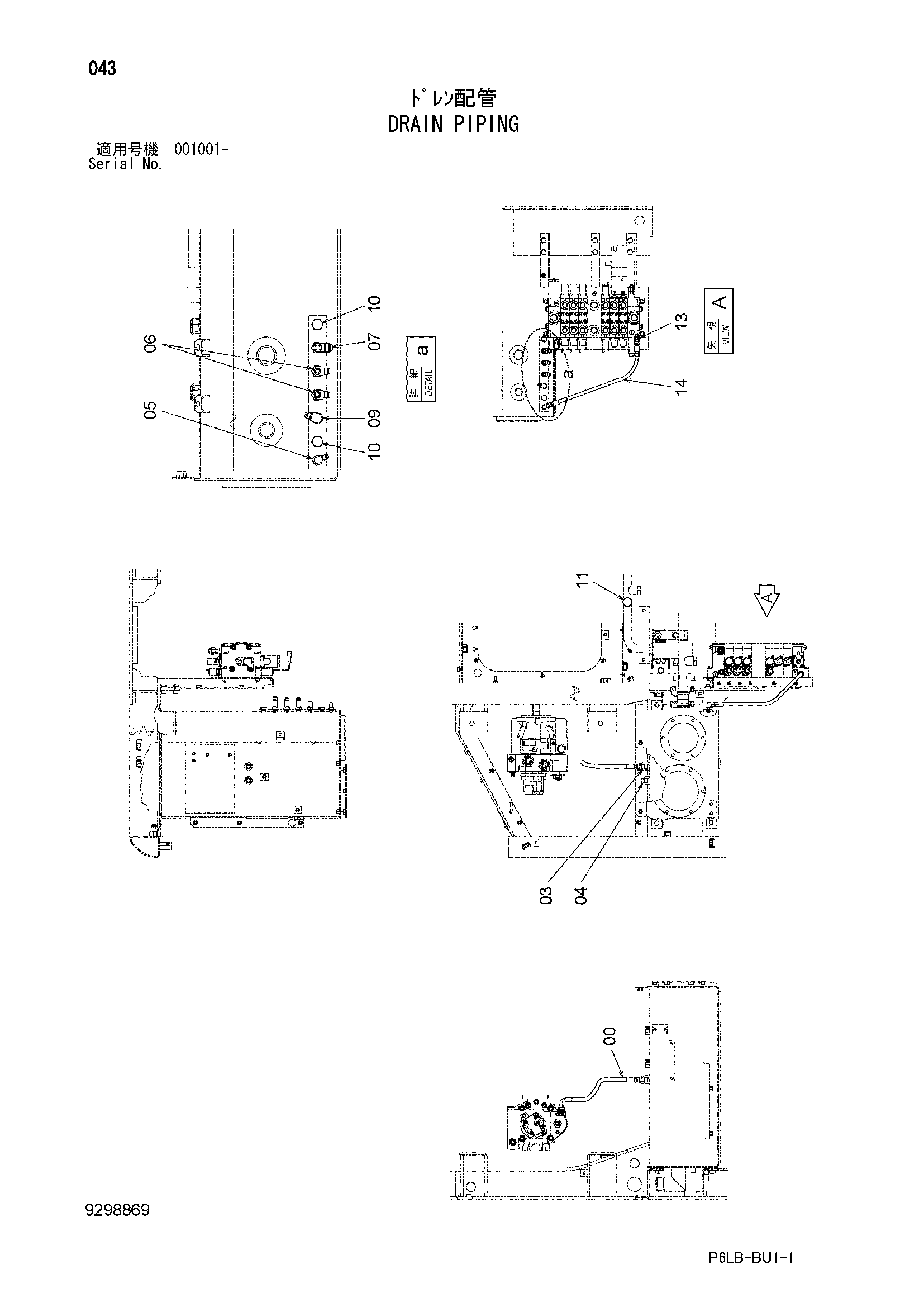

Заводская схема «Дренажные трубопроводы» для HITACHI ZR240JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4471500 | Шланг | 1 |
| 03 | A852144 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A885004 | Пробка | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852322 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852433 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852434 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A885003 | Пробка | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A885006 | Пробка | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | A852122 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4304954 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR240JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
