Гидромотор (питатель) — HITACHI ZR240JC

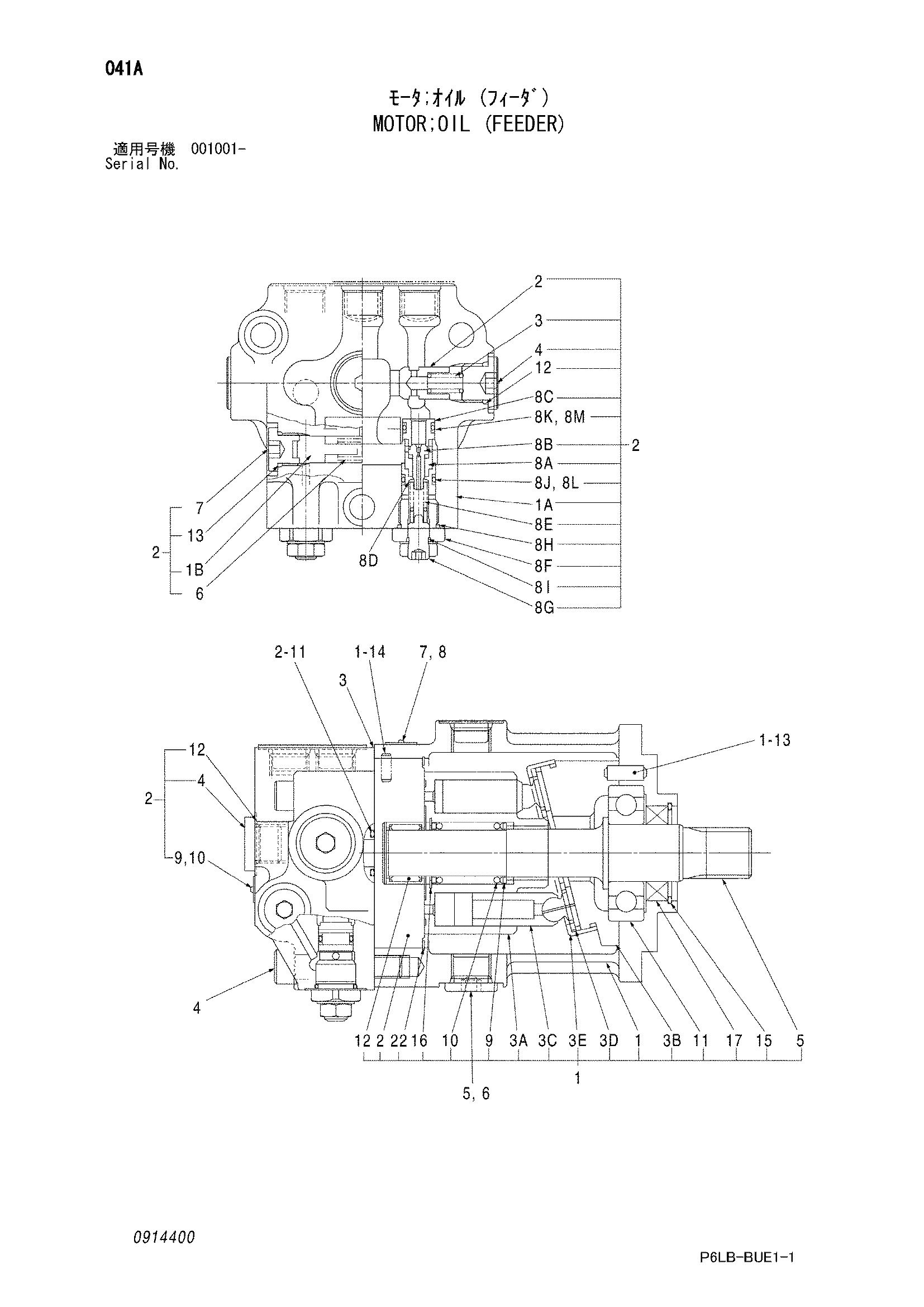

Заводская схема «Гидромотор (питатель)» для HITACHI ZR240JC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4345124	Гидромотор	1
1	0914401	Гидромотор поршень	1
1-1	0914402	Корпус	1
1-2	0406902	Блок	1
1-3	0406903	Блок гидроцилиндра в сборе	1
1-5	0914403	Вал	1
1-9	0396813	Шайба	2
1-10	0406905	Пружина	1
1-11	0406906	Шариковый подшипник	1
1-12	0396702	Игольчатый подшипник	1
1-13	0406907	Палец	1
1-14	0396814	Палец	1
1-15	991721	Стопорное кольцо	1
1-16	0396815	Стопорное кольцо	1
1-17	0914404	Масляное уплотнение	1
1-22	0406909	Стопорное кольцо	1
2	0914405	Клапан	1
2-1	0914406	Корпус в сборе	1
2-2	0251401	Обратный клапан	2
2-3	0914407	Пружина	2
2-4	0914408	Пробка	3
2-6	0914409	Пружина	1
2-7	0356604	Пробка	2
2-8	4618336	Предохранительный клапан	2
2-8H	4506418	Уплотнительное кольцо	1
2-8I	4506320	Уплотнительное кольцо	1
2-8J	962567	Уплотнительное кольцо	1
2-8K	4506412	Уплотнительное кольцо	1
2-8L	4038533	Опорное кольцо	2
2-8M	4027963	Опорное кольцо	2
2-11	4506420	Уплотнительное кольцо	2
2-12	4506418	Уплотнительное кольцо	3
2-13	4509180	Уплотнительное кольцо	2
3	0406911	Прокладка	1
4	0309020	Болт с внутренним шестигранником	3
5	0914410	Пробка	1
6	4506418	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR240JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
