Обратные трубопроводы — HITACHI ZR240JC

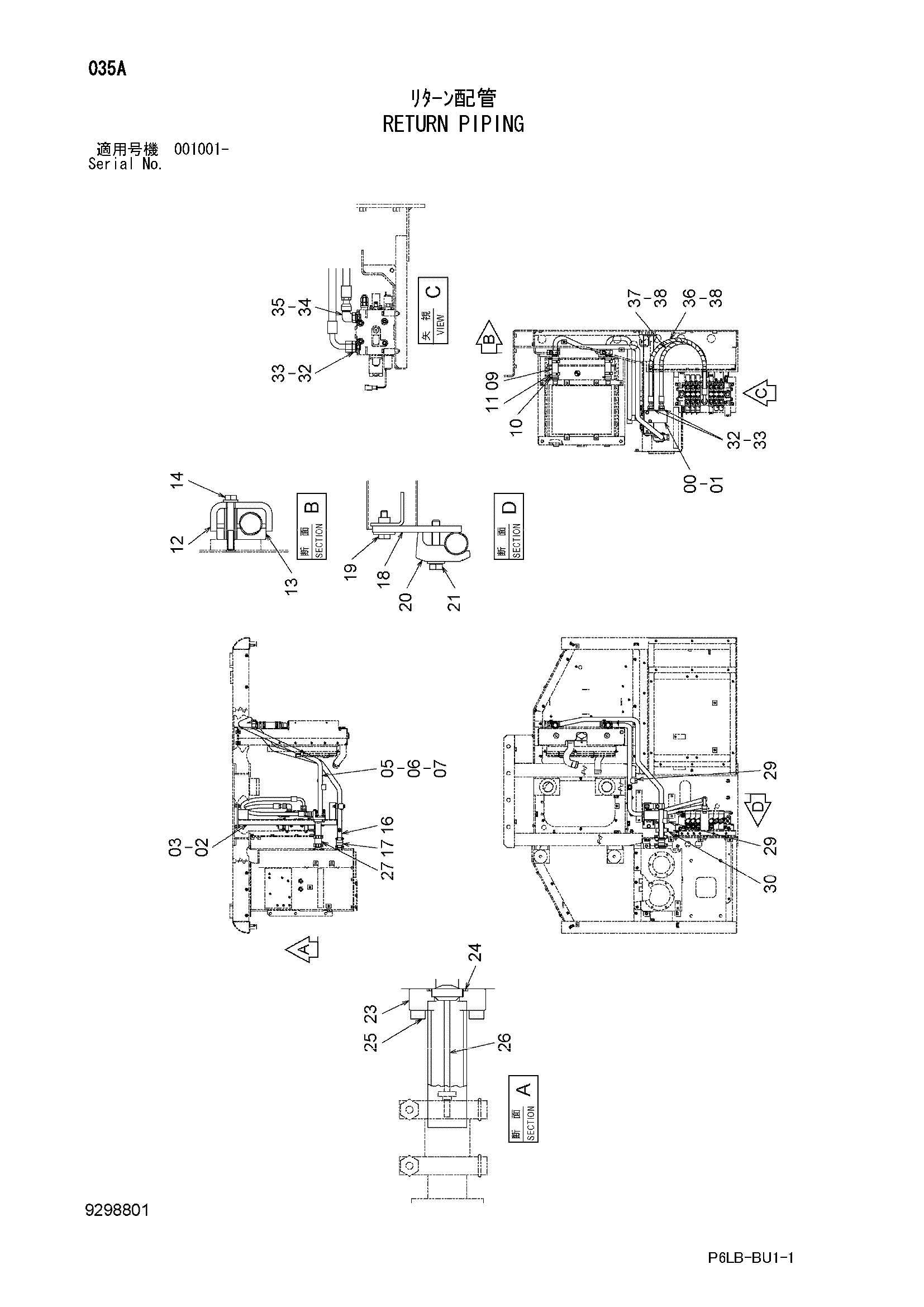

Заводская схема «Обратные трубопроводы» для HITACHI ZR240JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3115161 | Блок | 1 |
| 01 | J271090 | Болт с шайбой | 2 |
| 01A | J901090 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 8116508 | Кронштейн блок | 1 |
| 03 | J271230 | Болт с шайбой | 2 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 7040475 | Обратная трубка | 1 |
| 06 | A811035 | Уплотнительное кольцо | 1 |
| 07 | J781020 | Болт с внутренним шестигранником | 4 |
| 09 | 4461778 | Резиновый шланг | 2 |
| 10 | 4011675 | Хомут шланга | 4 |
| 11 | 4296063 | Хомут шланга | 4 |
| 12 | 8085521 | Хомут | 2 |
| 13 | 4462051 | Резиновая прокладка | 2 |
| 14 | J271275 | Болт с шайбой | 2 |
| 14A | J901275 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 7046836 | Обратная трубка | 1 |
| 17 | 4071213 | Муфта | 1 |
| 17A | 4196258 | Уплотнение кольцо | 2 |
| 18 | 4456142 | Седло винта | 1 |
| 19 | J281035 | Болт с шайбой | 1 |
| 19A | J901035 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 20 | 4190127 | Хомут трубки | 1 |
| 21 | J271265 | Болт с шайбой | 1 |
| 21A | J901265 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 8082930 | Обратная трубка | 1 |
| 24 | A811040 | Уплотнительное кольцо | 1 |
| 25 | J781035 | Болт с внутренним шестигранником | 2 |
| 26 | 4255212 | Клапан | 1 |
| 27 | 4069801 | Муфта | 1 |
| 27A | 4196259 | Уплотнение кольцо | 2 |
| 29 | A885006 | Пробка | 2 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | A885003 | Пробка | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A853166 | Адаптер | 3 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 4187308 | Уплотнительное кольцо | 3 |
| 34 | A853366 | Угловой штуцер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 4187308 | Уплотнительное кольцо | 1 |
| 36 | 4487462 | Шланг | 1 |
| 37 | 4356454 | Шланг | 1 |
| 38 | 4327294 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR240JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
