Привод устройство (тхров питатель) — HITACHI ZR130HC

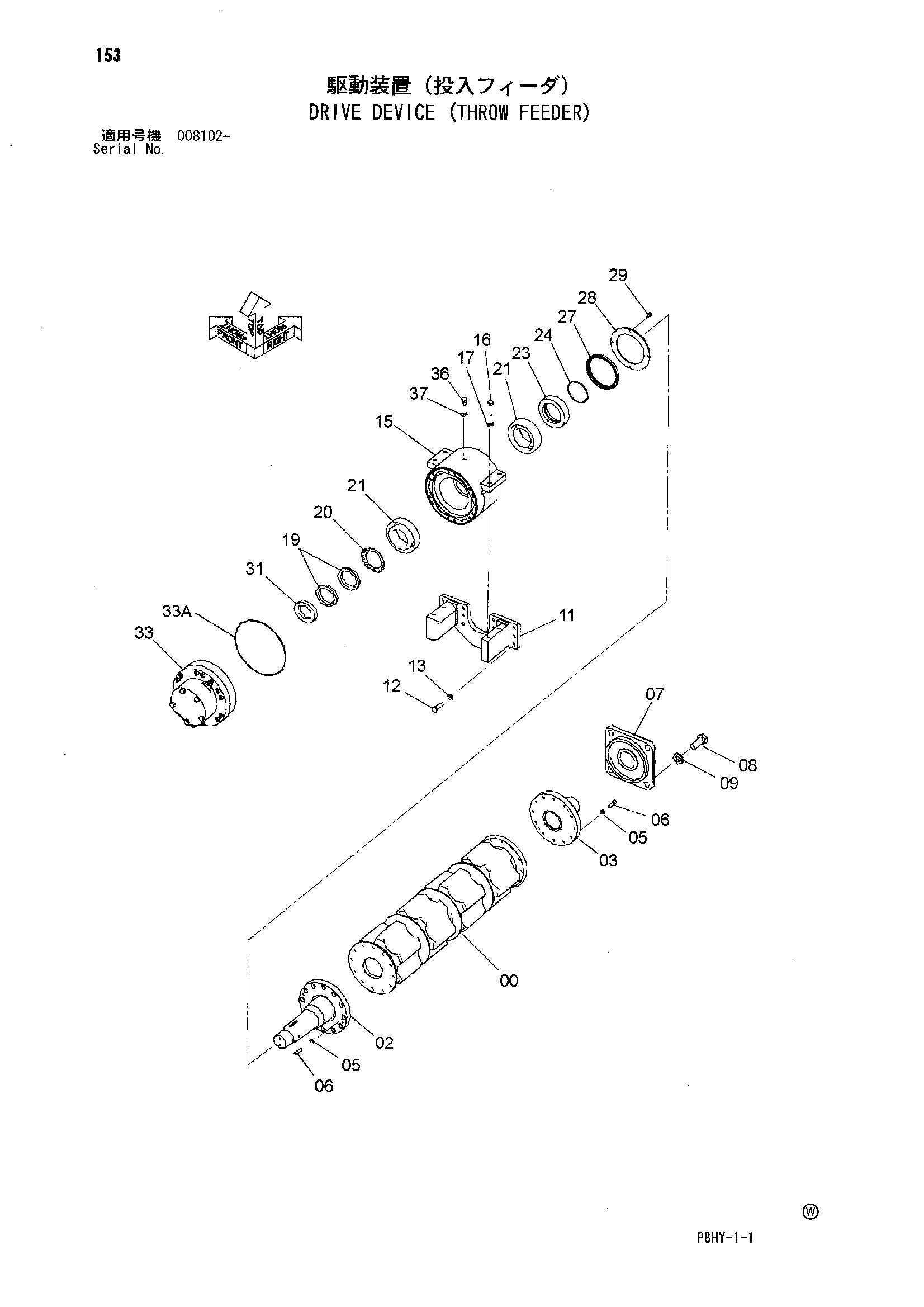

Заводская схема «Привод устройство (тхров питатель)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046559 | Шкив | 1 |
| 02 | 8099932 | Вал | 1 |
| 03 | 8096543 | Вал | 1 |
| 06 | J781640 | Болт с внутренним шестигранником | 24 |
| 05 | J222016 | Шайба | 24 |
| 07 | 4621402 | Подшипник. блок | 1 |
| 07A | 4645504 | Подшипник. блок | 1 |
| 07A1 | 4645526 | Подшипник | 1 |
| 07A2 | 4645551 | Корпус | 1 |
| 07B | 4645478 | Пресс-маслёнка | 1 |
| 07C | 4645581 | Крышка подшипник. | 1 |
| 07D | J900820 | Болт | 3 |
| 07E | 4645589 | Установочный винт | 2 |
| 08 | J933690 | Болт | 4 |
| 09 | J222036 | Шайба | 4 |
| 11 | 7048051 | Кронштейн | 1 |
| 12 | J932070 | Болт | 8 |
| 13 | J222020 | Шайба | 8 |
| 15 | 7048055 | Корпус | 1 |
| 16 | J932080 | Болт | 4 |
| 17 | J222020 | Шайба | 4 |
| 19 | 455002 | Гайка подшипник. | 2 |
| 20 | 455011 | Шайба подшипник. | 1 |
| 21 | 4631642 | Роликовый подшипник | 2 |
| 23 | 4621948 | Пластина | 1 |
| 24 | 997330 | Уплотнительное кольцо | 1 |
| 27 | 4621989 | Пылезащитное уплотнение | 1 |
| 28 | 4621947 | Уплотнение пластина | 1 |
| 29 | J271030 | Болт с шайбой | 4 |
| 29A | J901030 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 4633604 | Проставка | 1 |
| 33 | 4637785 | Гидромотор | 1 |
| 33A | 4645948 замена: 4608997 | Уплотнительное кольцо | 1 |
| 36 | J932030 | Болт | 1 |
| 37 | J222020 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
