Инструмент короб — HITACHI ZR130HC

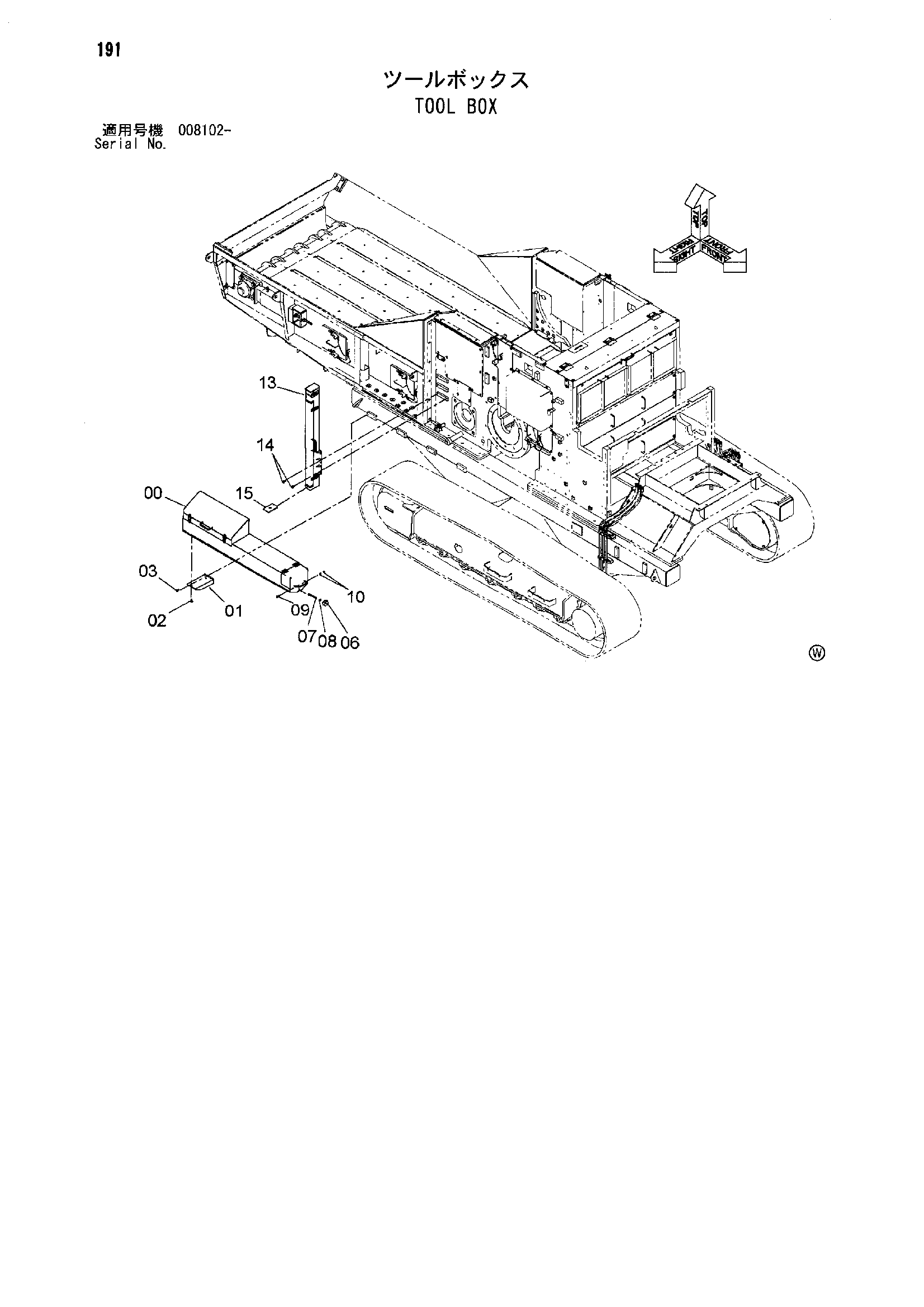

Заводская схема «Инструмент короб» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023942 | Короб | 1 |
| 01 | 8101538 | Кронштейн | 4 |
| 02 | J271030 | Болт с шайбой | 8 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271225 | Болт с шайбой | 8 |
| 03A | J901225 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 06 | 4483138 | Рукоятка | 1 |
| 07 | 4483117 | Болт | 1 |
| 08 | 449490 | Плоская шайба | 1 |
| 09 | J921050 | Болт | 1 |
| 10 | J950010 | Гайка | 2 |
| 13 | 7048914 | Корпус | 1 |
| 14 | J271225 | Болт с шайбой | 6 |
| 14A | J901225 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4644260 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
