Крышка (схреддер)(1) — HITACHI ZR130HC

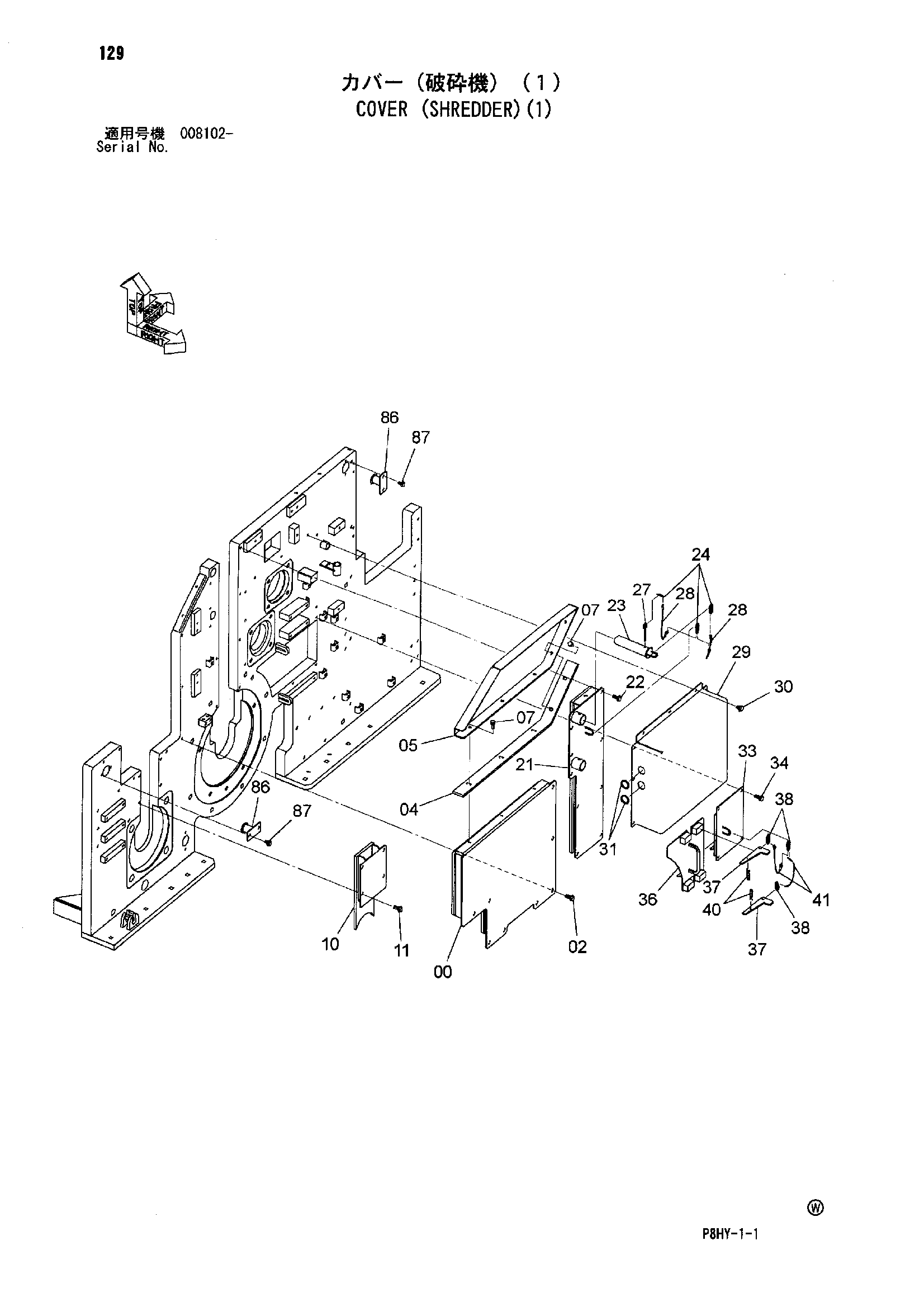

Заводская схема «Крышка (схреддер)(1)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046603 | Крышка | 1 |
| 02 | J271230 | Болт с шайбой | 8 |
| 02A | J901230 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 4632106 | Резиновая прокладка | 1 |
| 05 | 8099479 | Крышка | 1 |
| 07 | J271030 | Болт с шайбой | 5 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 10 | 8096890 | Крышка | 1 |
| 11 | J271230 | Болт с шайбой | 4 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 21 | 8096888 | Крышка | 1 |
| 22 | J271230 | Болт с шайбой | 9 |
| 22A | J901230 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 9763489 | Палец | 1 |
| 24 | 4322870 | Зажим | 3 |
| 27 | 9764902 | Палец | 1 |
| 28 | 4641711 | Провод | 2 |
| 29 | 3104203 | Крышка | 1 |
| 30 | J271220 | Болт с шайбой | 9 |
| 30A | J901220 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | 4159363 | Резиновая втулка | 2 |
| 33 | 8099463 | Крышка | 1 |
| 34 | J271230 | Болт с шайбой | 4 |
| 34A | J901230 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 36 | 8099465 | Крышка | 1 |
| 37 | 4620574 | Ведге | 2 |
| 38 | 4322870 | Зажим | 3 |
| 40 | 4077248 | Стопорный палец | 2 |
| 41 | 4641711 | Провод | 2 |
| 86 | 8099798 | Пробка | 2 |
| 87 | J271220 | Болт с шайбой | 4 |
| 87A | J901220 | Болт | 1 |
| 87B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
