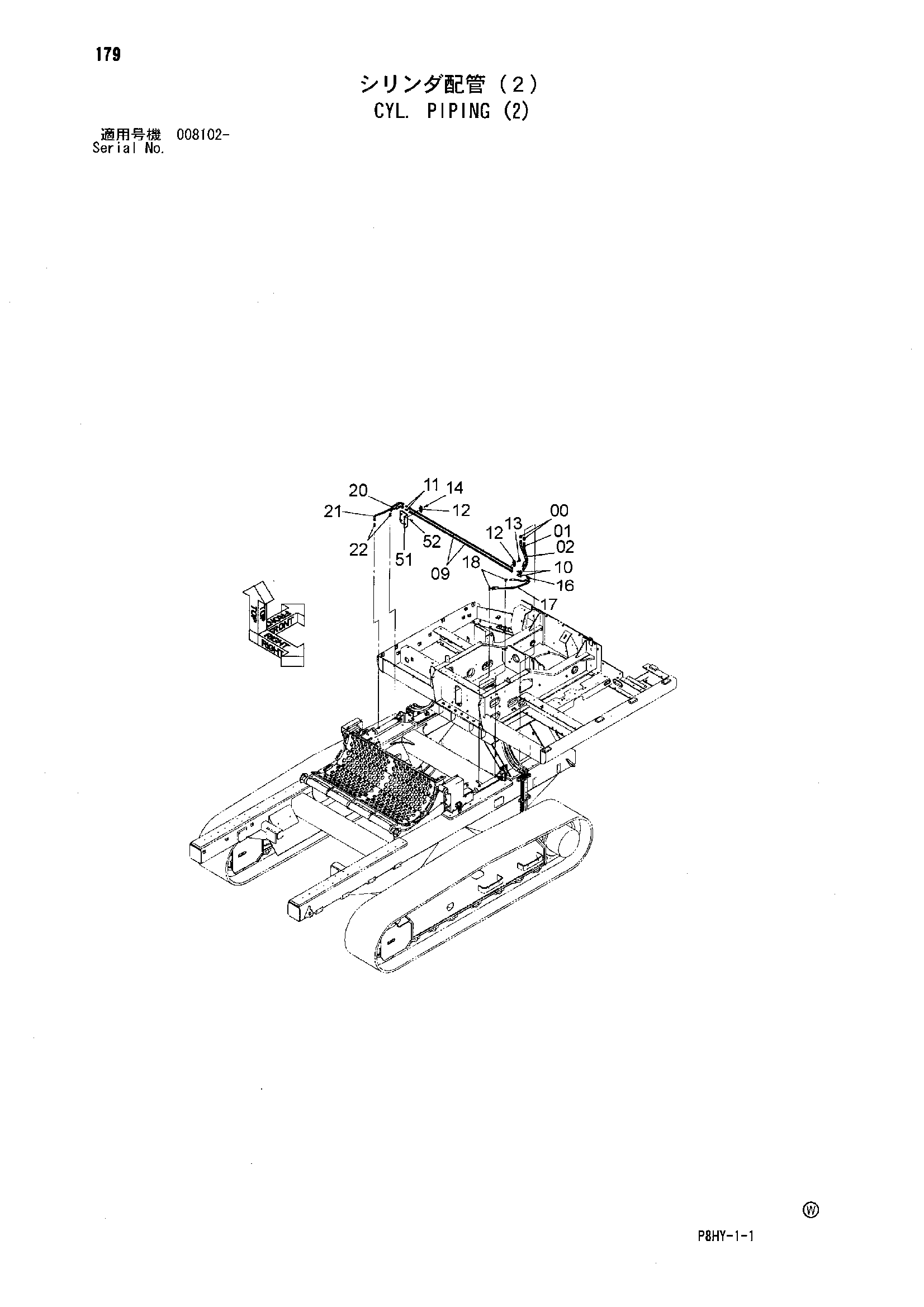

Гидроцилиндр. трубопроводы (2) — HITACHI ZR130HC
Заводская схема «Гидроцилиндр. трубопроводы (2)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852143 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4418488 | Шланг | 1 |
| 02 | 4418489 | Шланг | 1 |
| 09 | 9762785 | Трубка | 2 |
| 10 | A852433 | Тройник | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852133 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4189858 | Хомут трубки | 2 |
| 13 | J271040 | Болт с шайбой | 1 |
| 13A | J901040 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J271045 | Болт с шайбой | 1 |
| 14A | J901045 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4315329 | Шланг | 1 |
| 17 | 4315334 | Шланг | 1 |
| 18 | A852323 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4315329 | Шланг | 1 |
| 21 | 4315334 | Шланг | 1 |
| 22 | A852323 | Угловой штуцер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4044420 | Защитный кожух | 2 |
| 51 | 8099942 | Кронштейн | 1 |
| 52 | J271025 | Болт с шайбой | 2 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
