Пресс питатель — HITACHI ZR130HC

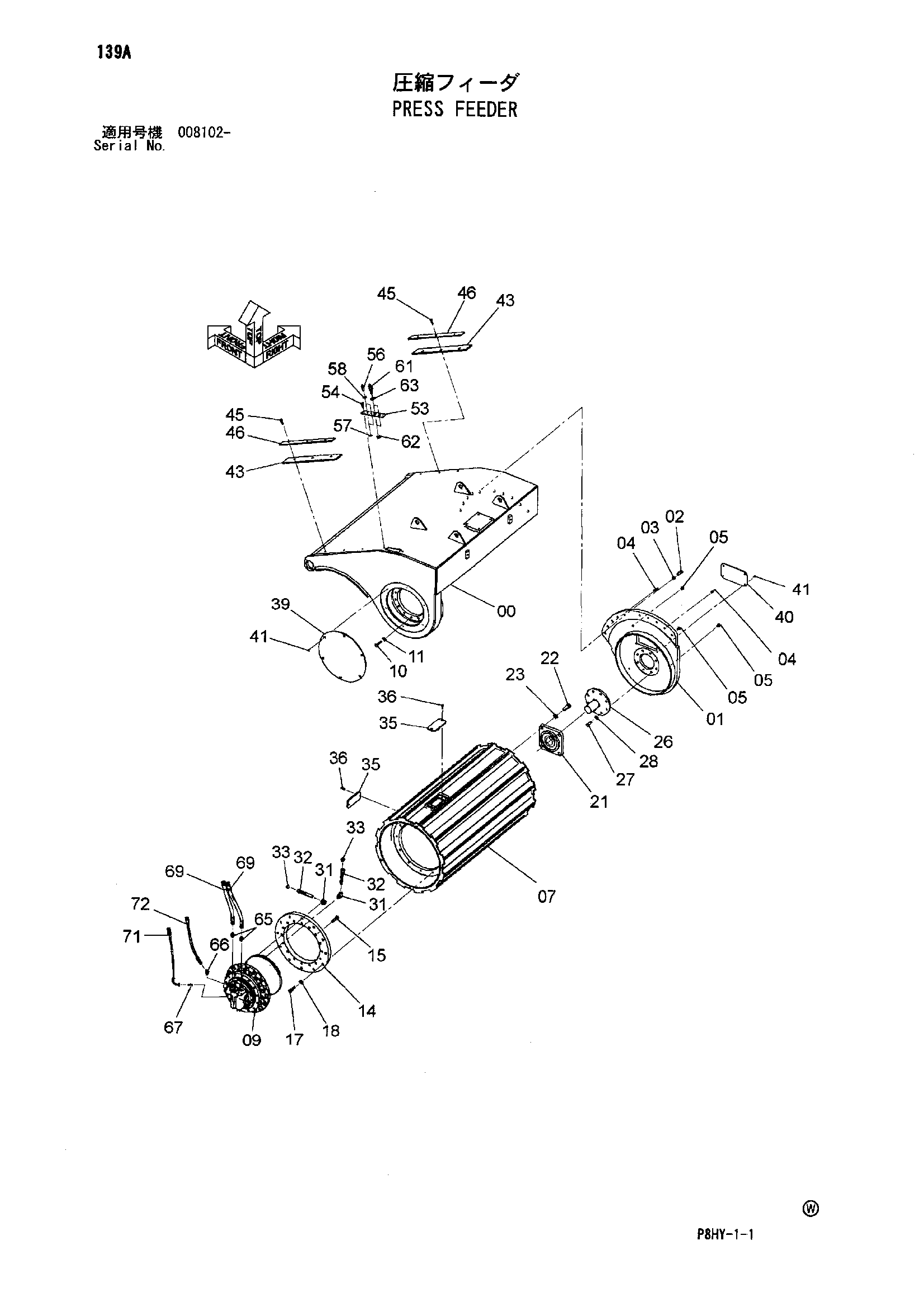

Заводская схема «Пресс питатель» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5009989	Рама	1
01	7046164	Рама	1
02	J931640	Болт	6
03	J222016	Шайба	6
04	J401650	Установочный штифт	2
05	J271220	Болт с шайбой	3
05A	J901220	Болт	1
05B	J222012	Шайба	1
07	6022692	Ротор	1
09	9254816	Привод устройство	1
10	4272305	Болт	14
11	J222016	Шайба	14
14	3102308	Базовый	1
15	J931665	Болт	16
17	J931660	Болт	12
18	J222016	Шайба	12
21	4620648	Подшипник. блок	1
21A	4645514	Подшипник	1
21B	4645536	Корпус	1
21C	J75581	Пресс-маслёнка	1
21D	4645588	Установочный винт	2
22	J932260	Болт	4
23	J222022	Шайба	4
26	8096059	Вал	1
27	J931645	Болт	8
28	J222016	Шайба	8
31	94-0632	Угловой штуцер	2
32	9762473	Трубка	2
33	9134112	Пробка	2
33A	4506418	Уплотнительное кольцо	1
35	9762474	Крышка	2
36	4432554	Болт флусх	4
39	4620331	Крышка	1
40	4620225	Крышка	1
41	4236623	Болт флусх	10
43	4633420	Резиновая прокладка	2
45	J271040	Болт с шайбой	6
45A	J901040	Болт	1
45B	J222010	Шайба	1
46	4633362	Пластина резиновый	2
53	4620697	Пластина	1
54	J271030	Болт с шайбой	2
54A	J901030	Болт	1
54B	J222010	Шайба	1
56	4202532	Адаптер	2
57	4202531	Гайка	2
58	J222016	Шайба	2
61	4325174	Адаптер	2
62	4325642	Гайка	2
63	J222020	Шайба	2
65	A852144	Адаптер	2
65A	4506418	Уплотнительное кольцо	1
66	A852223	Угловой штуцер	1
66A	957366	Уплотнительное кольцо	1
67	A852133	Адаптер	1
67A	4509180	Уплотнительное кольцо	1
69	4305254	Шланг	2
71	4454396	Шланг	1
72	4436267	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
