Электрооборудование (схреддер)(1) — HITACHI ZR130HC

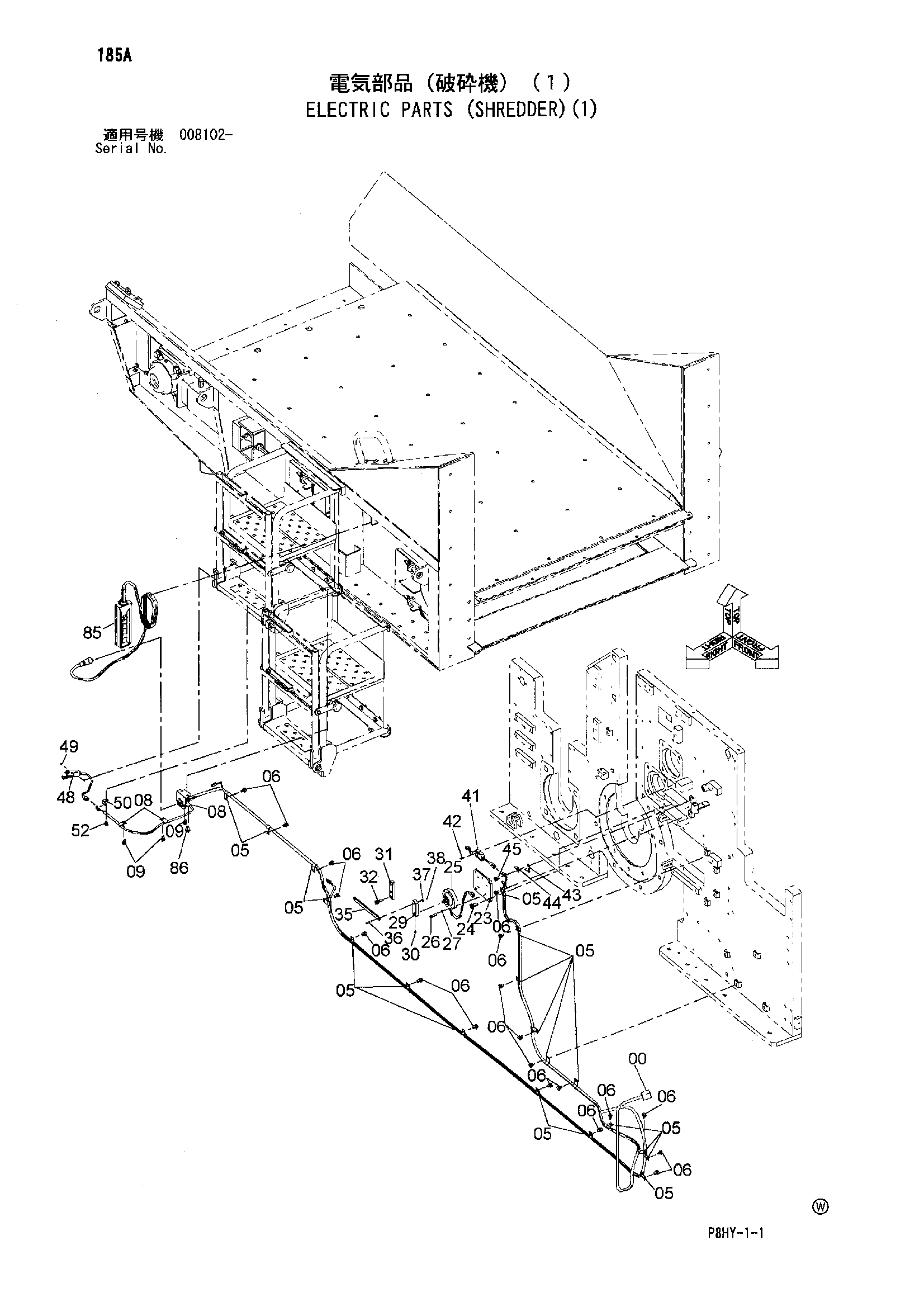

Заводская схема «Электрооборудование (схреддер)(1)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2051612 | Жгут проводов | 1 |
| 05 | 4190275 | Зажим | 19 |
| 06 | J271020 | Болт с шайбой | 19 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 4190261 | Зажим | 3 |
| 09 | J271020 | Болт с шайбой | 3 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 23 | 4633799 | Кронштейн | 1 |
| 24 | J271235 | Болт с шайбой | 4 |
| 24A | J901235 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4476333 | Датчик угла | 1 |
| 26 | J780830 | Болт с внутренним шестигранником | 5 |
| 27 | A590108 | Плоская шайба | 5 |
| 29 | 4633798 | Рычаг | 1 |
| 30 | J780612 | Болт с внутренним шестигранником | 1 |
| 31 | 4633796 | Рычаг | 1 |
| 32 | J271040 | Болт с шайбой | 2 |
| 32A | J901040 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 35 | 4633797 | Тяга | 1 |
| 36 | 4326438 | Палец | 2 |
| 37 | J253108 | Плоская шайба | 2 |
| 38 | A762016 | Шплинт | 2 |
| 41 | 4623370 | Выключатель концевой | 1 |
| 42 | J780516 | Болт с внутренним шестигранником | 2 |
| 43 | 4257159 | Кронштейн | 1 |
| 44 | 4336875 | Кронштейн | 1 |
| 45 | J271020 | Болт с шайбой | 1 |
| 45A | J901020 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 48 | 4623370 | Выключатель концевой | 1 |
| 49 | J780516 | Болт с внутренним шестигранником | 2 |
| 50 | 4336875 | Кронштейн | 1 |
| 52 | J271020 | Болт с шайбой | 1 |
| 52A | J901020 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 85 | 4641132 | Выключатель подвесной | 1 |
| 86 | J271025 | Болт с шайбой | 2 |
| 86A | J901025 | Болт | 1 |
| 86B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
