Конвейер группа — HITACHI ZR130HC

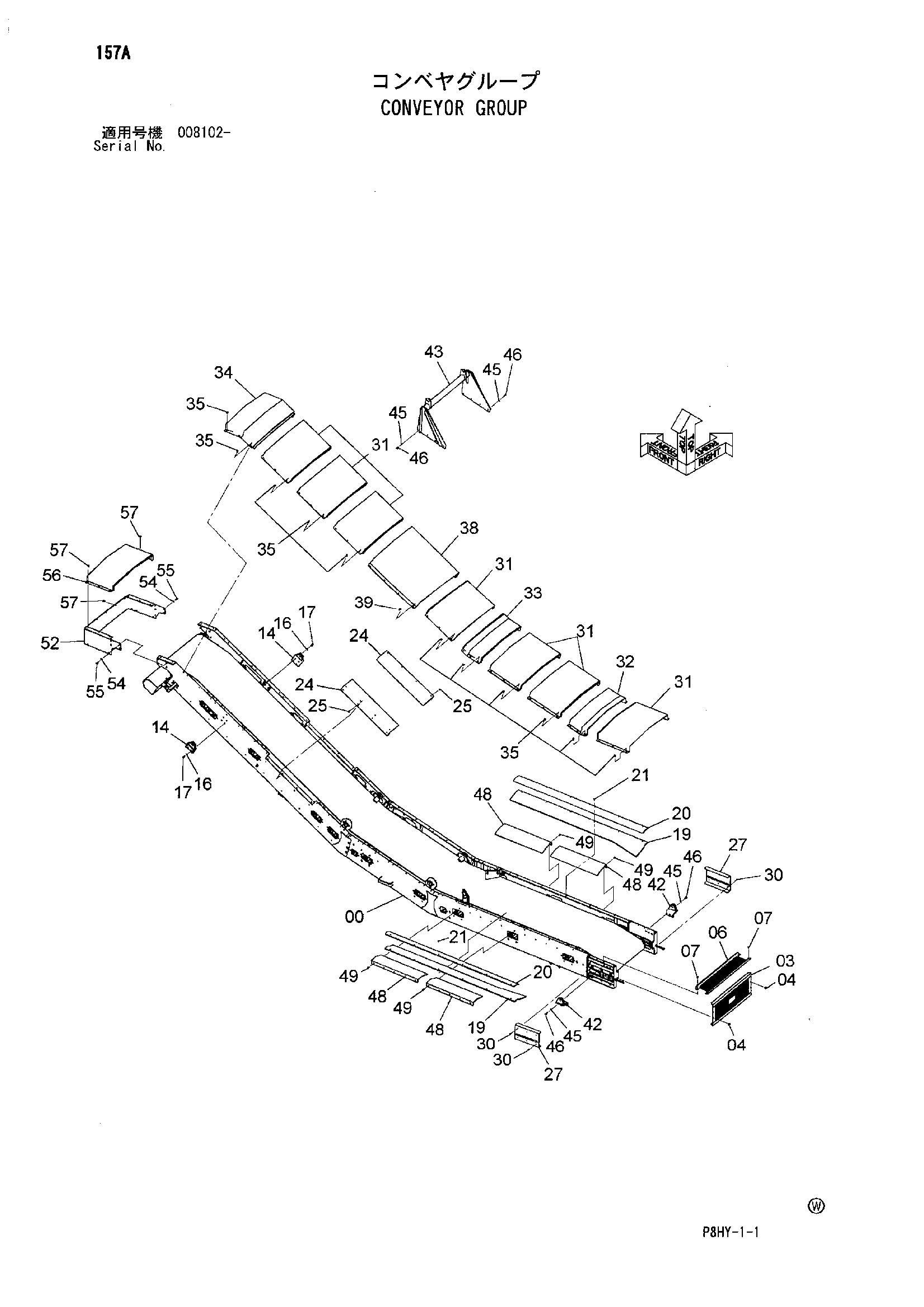

Заводская схема «Конвейер группа» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9239631 | Конвейер | 1 |
| 03 | 8090624 | Крышка | 1 |
| 04 | J281030 | Болт с шайбой | 4 |
| 04A | J901030 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 06 | 8090712 | Крышка | 1 |
| 07 | J281030 | Болт с шайбой | 4 |
| 07A | J901030 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 14 | 8095992 | Кронштейн | 2 |
| 16 | J222016 | Шайба | 8 |
| 17 | J921640 | Болт | 8 |
| 19 | 4620223 | Резиновая прокладка | 2 |
| 20 | 4620224 | Пластина | 2 |
| 21 | J271040 | Болт с шайбой | 12 |
| 21A | J901040 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 24 | 3102346 | Кхуте | 2 |
| 25 | J281030 | Болт с шайбой | 8 |
| 25A | J901030 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 28 | 4642833 | Крышка | 2 |
| 30 | J271035 | Болт с шайбой | 12 |
| 30A | J901035 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 8096232 | Крышка | 7 |
| 32 | 8096233 | Крышка | 1 |
| 33 | 8096234 | Крышка | 1 |
| 34 | 8096235 | Крышка | 1 |
| 35 | J281030 | Болт с шайбой | 60 |
| 35A | J901030 | Болт | 1 |
| 35B | 4486055 | Шайба | 1 |
| 38 | 3102344 | Крышка | 1 |
| 39 | J281035 | Болт с шайбой | 8 |
| 39A | J901035 | Болт | 1 |
| 39B | 4486055 | Шайба | 1 |
| 42 | 8099160 | Кронштейн | 2 |
| 43 | 7047668 | Кронштейн | 1 |
| 45 | J222016 | Шайба | 14 |
| 46 | J921640 | Болт | 14 |
| 48 | 8099144 | Кхуте | 4 |
| 49 | J271030 | Болт с шайбой | 20 |
| 49A | J901030 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 52 | 7047669 | Крышка | 1 |
| 54 | J222016 | Шайба | 9 |
| 55 | J921640 | Болт | 9 |
| 56 | 8099161 | Крышка | 1 |
| 57 | J281030 | Болт с шайбой | 11 |
| 57A | J901030 | Болт | 1 |
| 57B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
