Ремень конвейер — HITACHI ZR130HC

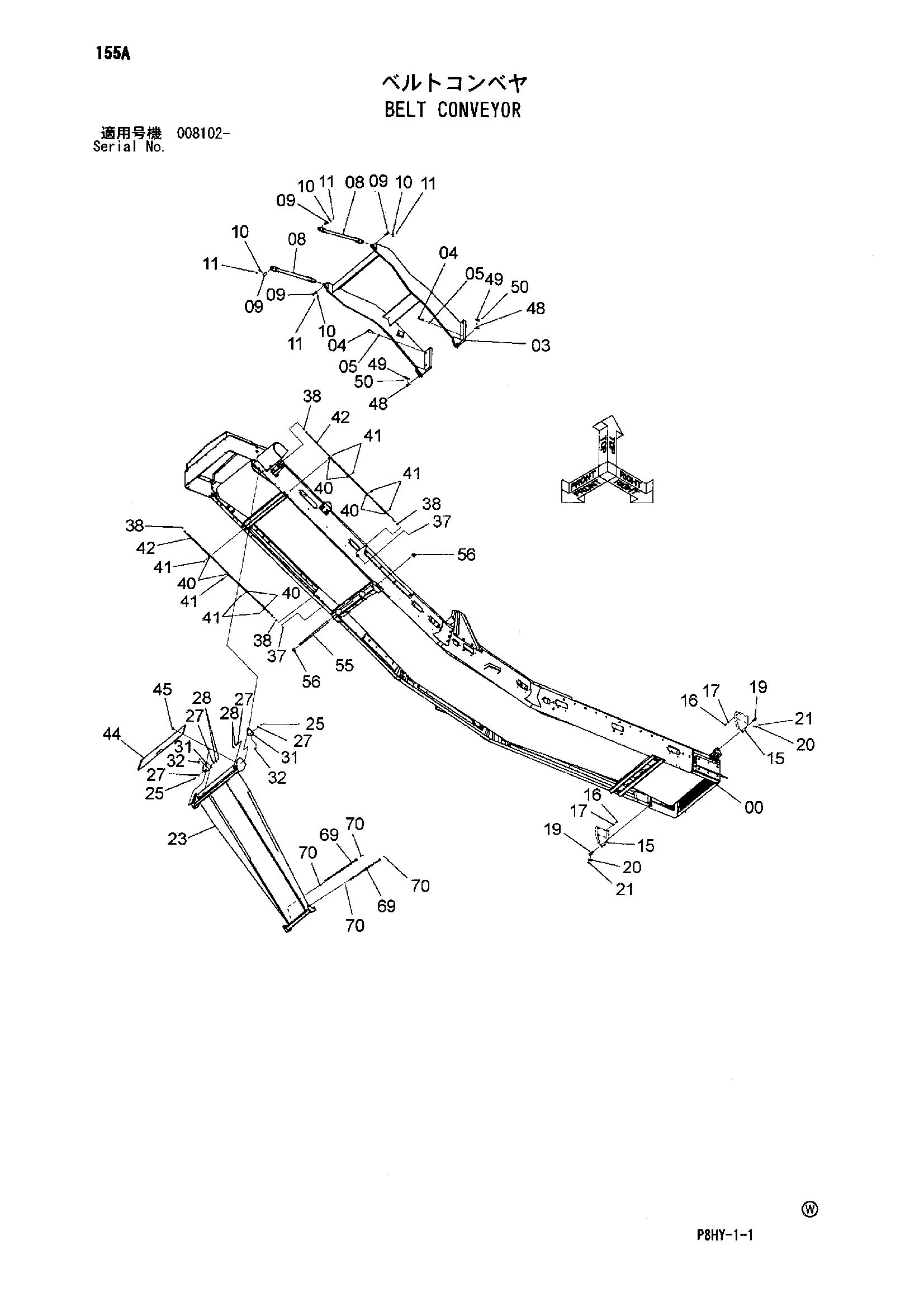

Заводская схема «Ремень конвейер» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9239632	Конвейер группа	1
03	6022953	Кронштейн	1
04	J932490	Болт	4
05	J222024	Шайба	4
08	8100537	Шток	2
09	4620531	Палец	4
10	280071	Стопорная пластина	4
11	J260816	Болт с шайбой	8
11A	J900816	Болт	1
11B	A590108	Плоская шайба	1
15	8095993	Кронштейн	2
16	J931635	Болт	8
17	J222016	Шайба	8
19	4620531	Палец	2
20	280071	Стопорная пластина	2
21	J260816	Болт с шайбой	4
21A	J900816	Болт	1
21B	A590108	Плоская шайба	1
23	7048972	Кхуте	1
25	J921240	Болт	2
27	A590112	Плоская шайба	4
28	J950012	Гайка	4
31	3104060	Кронштейн	2
32	J271230	Болт с шайбой	4
32A	J901230	Болт	1
32B	J222012	Шайба	1
37	J75581	Пресс-маслёнка	2
38	4298744	Адаптер	4
40	4190272	Зажим	8
41	J271030	Болт с шайбой	8
41A	J901030	Болт	1
41B	J222010	Шайба	1
42	4344981	Шланг	2
44	4620445	Крышка	1
45	J281030	Болт с шайбой	2
45A	J901030	Болт	1
45B	4486055	Шайба	1
48	4355267	Палец	2
49	4245	Стопорная пластина	2
50	J271020	Болт с шайбой	4
50A	J901020	Болт	1
50B	J222010	Шайба	1
53	9764773	Кронштейн	1
55	4640259	Палец	1
56	4001834	Палец кольцо	2
69	4481194	Цепь	2
70	4322870	Зажим	4

Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
