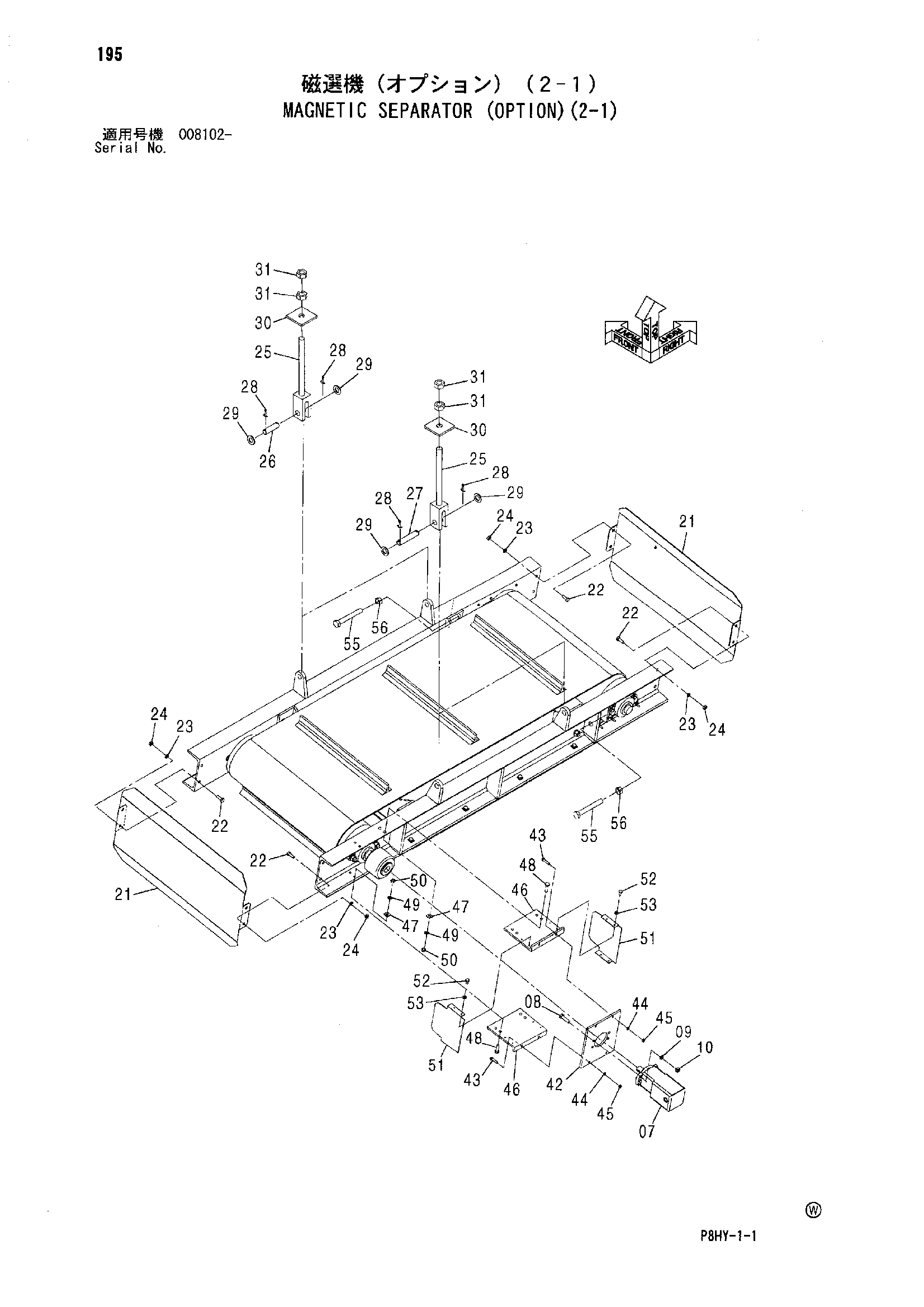

Магнетик сепаратор (дополнительное оборудование)(2-1) — HITACHI ZR130HC

Заводская схема «Магнетик сепаратор (дополнительное оборудование)(2-1)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
07	4383503	Гидромотор	1
08	J901240	Болт	4
09	A590912	Пружинная шайба	4
10	J950012	Гайка	4
21	4611881	Защитный кожух	2
22	J901030	Болт	8
23	A590910	Пружинная шайба	8
24	J950010	Гайка	8
25	4611882	Болт	4
26	4617507	Палец петля	2
27	4617508	Палец петля	2
28	A766040	Шплинт	8
29	A590124	Плоская шайба	8
30	4617505	Шайба скуаре	4
31	4617511	Гайка	8
42	4617629	Кронштейн	1
43	J900835	Болт	4
44	A590908	Пружинная шайба	4
45	J950008	Гайка	4
46	4617634	Кронштейн	2
47	J21683	Шайба уклон	8
48	J901040	Болт	8
49	A590910	Пружинная шайба	8
50	J950010	Гайка	8
51	4617635	Крышка	2
52	J900610	Болт	8
53	A590906	Пружинная шайба	8
55	4618074	Болт	2
56	J950020	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
