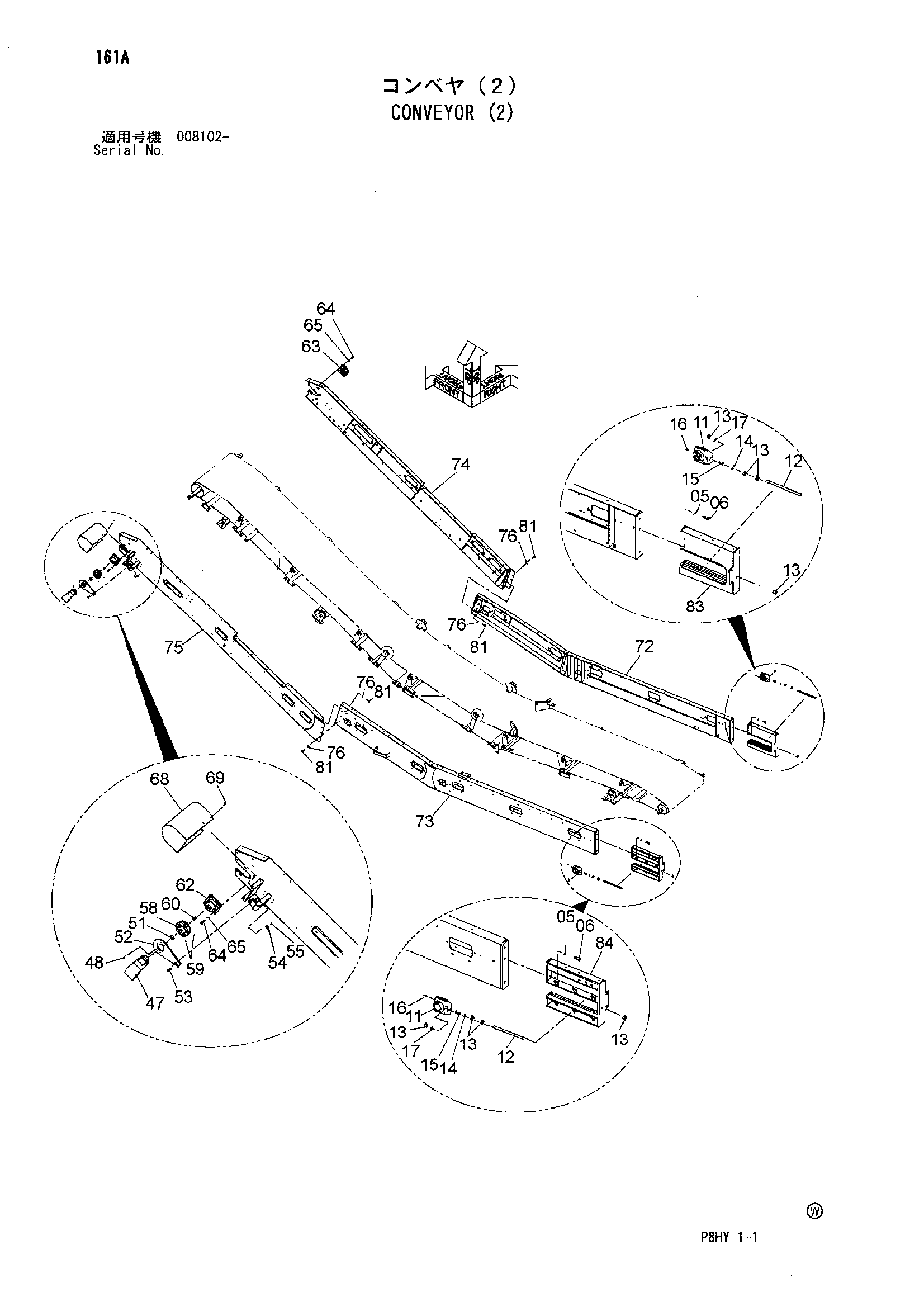

Конвейер (2) — HITACHI ZR130HC

Заводская схема «Конвейер (2)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
05	J222016	Шайба	6
06	J921650	Болт	6
11	4620577	Подшипник. блок	2
11A	4645502	Подшипник. блок	1
11A1	4645518	Подшипник	1
11A2	4645548	Корпус	1
11B	4645562	Крышка подшипник.	1
11C	4645586	Установочный винт	2
12	4337482	Болт регулировочный	2
13	4359107	Гайка	8
14	A590120	Плоская шайба	2
15	4354201	Втулка	2
16	J75581	Пресс-маслёнка	2
17	4367276	Шайба	2
47	4392717	Шестерённый гидромотор	1
48	M341230	Болт с внутренним шестигранником	4
51	4383825	Регулировочная шайба	1
52	4407095	Пластина	1
53	4407083	Палец	1
54	A590120	Плоская шайба	1
55	A764040	Шплинт	1
58	4379721	Муфта фланец	1
59	M450616	Установочный винт	2
60	94-2292	Шпонка	1
62	4620575	Подшипник. блок	1
62A	4640109	Подшипник. блок	1
62A1	4645518	Подшипник	1
62A2	4645549	Корпус	1
62B	4645569	Крышка подшипник.	1
62C	4645585	Установочный винт	2
63	4620576	Подшипник. блок	1
63A	4640109	Подшипник. блок	1
63A1	4645518	Подшипник	1
63A2	4645549	Корпус	1
63B	4645562	Крышка подшипник.	1
63C	4645585	Установочный винт	2
64	J921445	Болт	8
65	J222014	Шайба	8
68	8096077	Крышка	1
69	J271025	Болт с шайбой	4
69A	J901025	Болт	1
69B	J222010	Шайба	1
72	6022947	Рама	1
73	6022948	Рама	1
74	6022949	Рама	1
75	6022950	Рама	1
76	J222016	Шайба	14
81	J921650	Болт	14
83	7047654	Рама	1
84	7047655	Рама	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
