Гидроцилиндр клапан трубопроводы — HITACHI ZR130HC

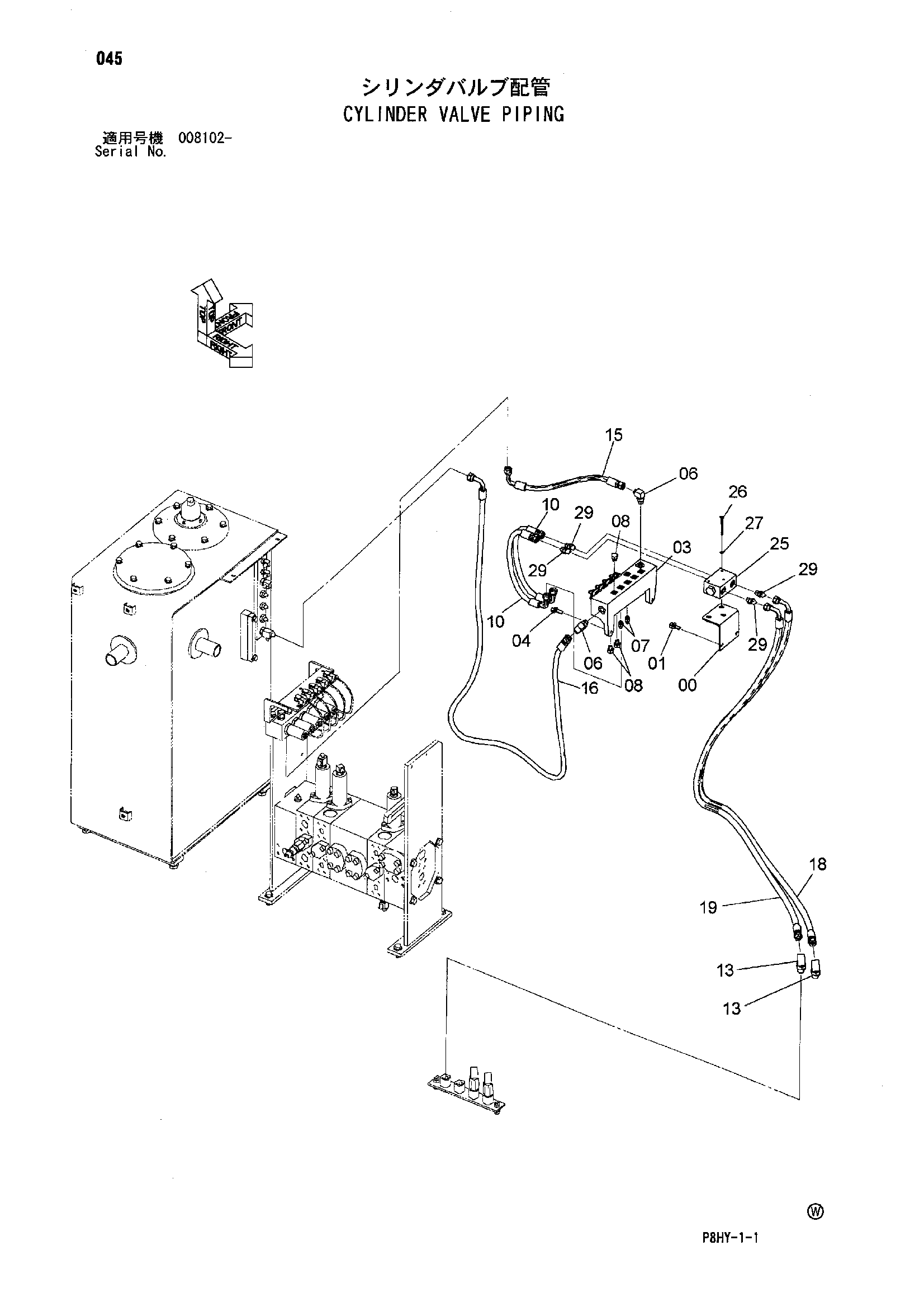

Заводская схема «Гидроцилиндр клапан трубопроводы» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8101512 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 9218228 | Электромагнитный клапан | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | A852333 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852123 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A885002 | Пробка | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4604735 | Шланг | 2 |
| 13 | A852343 | Угловой штуцер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4604735 | Шланг | 1 |
| 16 | 4478290 | Шланг | 1 |
| 18 | 4640045 | Шланг | 1 |
| 19 | 4640047 | Шланг | 1 |
| 21 | 4044420 | Защитный кожух | 10 |
| 23 | 4055312 | Ленточный зажим | 7 |
| 25 | 4454256 | Обратный клапан | 1 |
| 26 | J900665 | Болт | 3 |
| 27 | A590106 | Плоская шайба | 3 |
| 29 | 4215648 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
