Пилотные гидролинии (4) — HITACHI ZR130HC

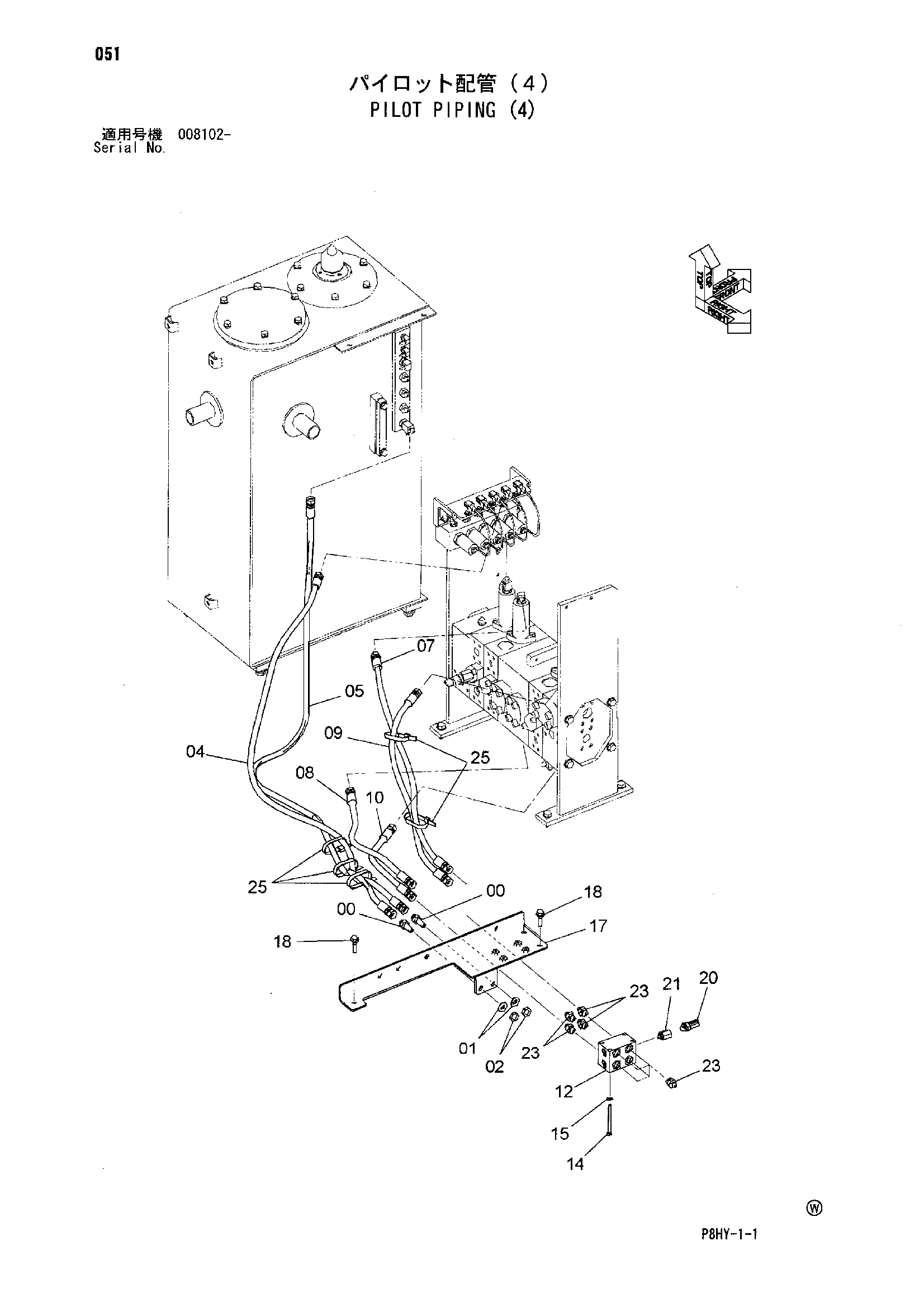

Заводская схема «Пилотные гидролинии (4)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4202532 | Адаптер | 2 |
| 01 | A590114 | Плоская шайба | 2 |
| 02 | 4202531 | Гайка | 2 |
| 04 | 4620817 | Шланг | 1 |
| 06 | 4456558 | Шланг | 1 |
| 07 | 4620813 | Шланг | 1 |
| 08 | 4620814 | Шланг | 1 |
| 09 | 4620815 | Шланг | 1 |
| 10 | 4620816 | Шланг | 1 |
| 12 | 4254612 | Челночный клапан | 1 |
| 14 | J900890 | Болт | 4 |
| 15 | A590108 | Плоская шайба | 4 |
| 17 | 8096313 | Кронштейн | 1 |
| 18 | J271030 | Болт с шайбой | 3 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4436535 | Датчик давления | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4488101 | Переходник S | 1 |
| 21A | 4506408 | Уплотнительное кольцо | 1 |
| 23 | A852133 | Адаптер | 8 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
