Масляный фильтр трубопроводы — HITACHI ZR130HC

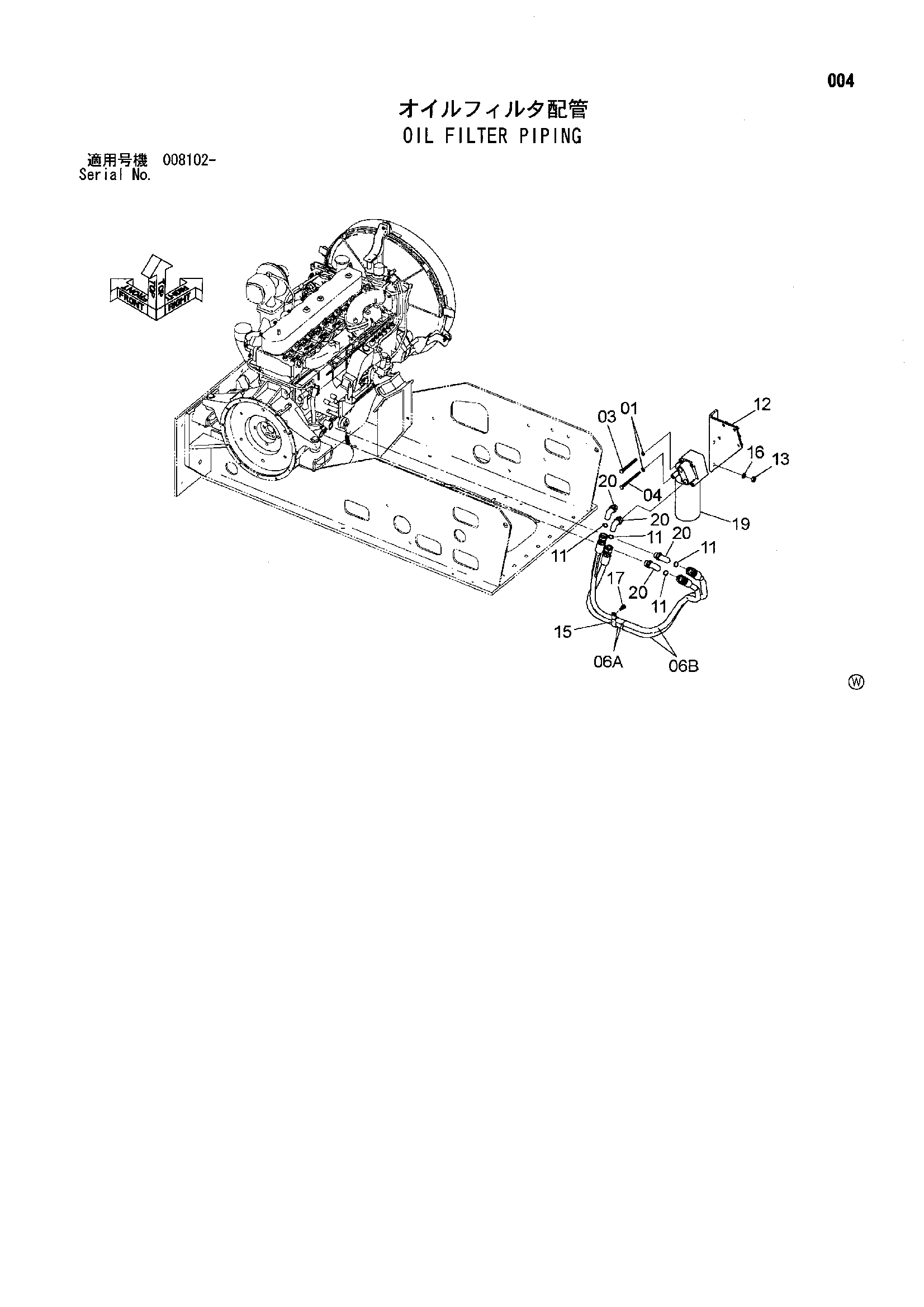

Заводская схема «Масляный фильтр трубопроводы» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A590110 | Плоская шайба | 4 |
| 03 | J901004 | Болт | 2 |
| 04 | J901010 | Болт | 2 |
| 06 | 9246335 | Шланг в сборе | 2 |
| 06A | 4627106 | Шланг масляный | 1 |
| 06B | 4446406 | Защитный кожух | 1 |
| 11 | 4430912 | Уплотнительное кольцо | 4 |
| 12 | 8082575 | Кронштейн | 1 |
| 13 | J951014 | Гайка | 2 |
| 15 | 4411911 | Зажим | 1 |
| 16 | A590114 | Плоская шайба | 2 |
| 17 | J271025 | Болт с шайбой | 1 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4485262 | Масляный фильтр | 1 |
| 19A | 4448336 | Фильтр | 1 |
| 20 | 4473870 | Угловой штуцер | 4 |
| 20A | 4153103 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
