Гидроцилиндр рукояти (пресс) — HITACHI ZR130HC

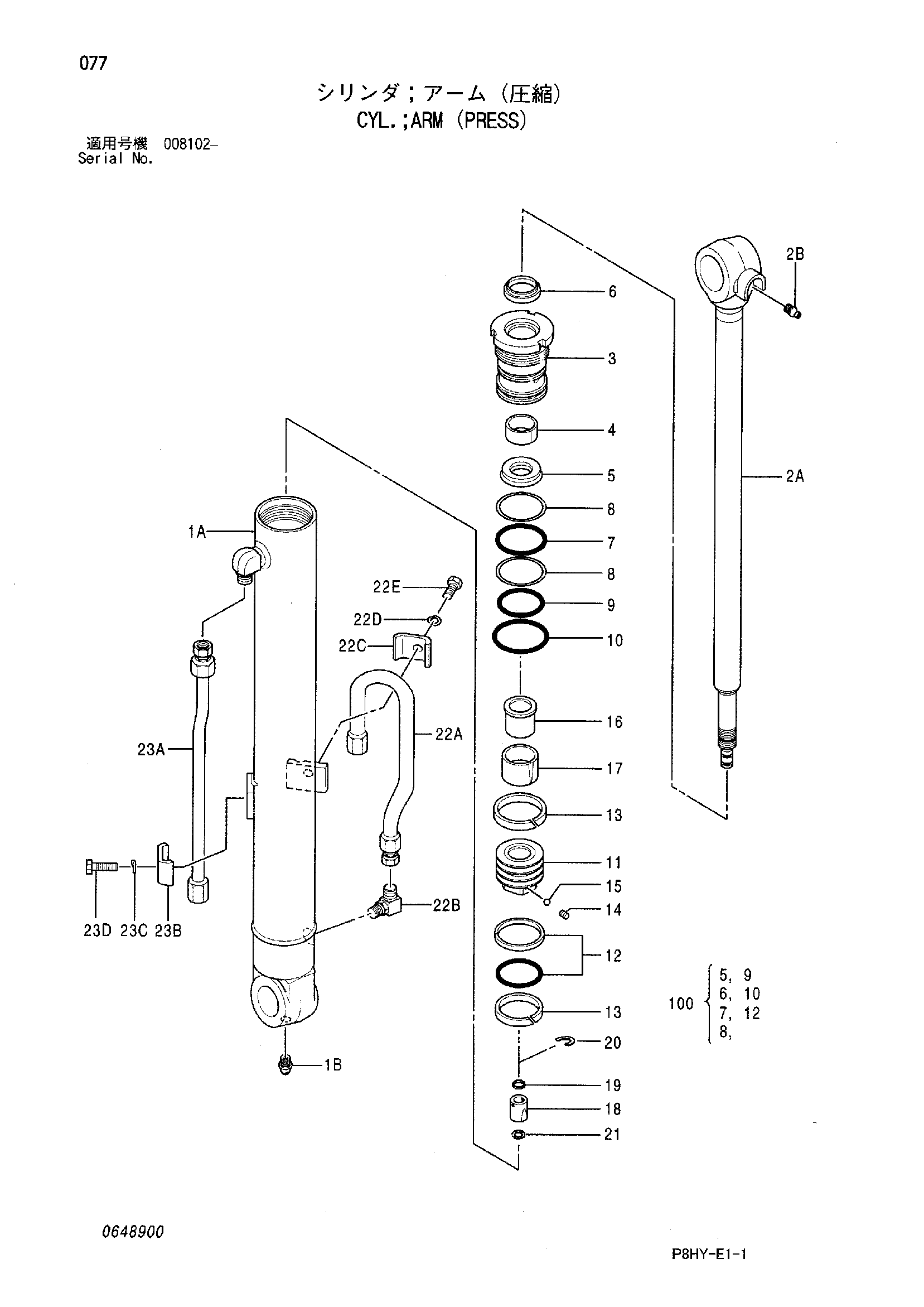

Заводская схема «Гидроцилиндр рукояти (пресс)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4363622 | Гидроцилиндр рукояти | 1 | |
| 1 | 4352319 | Труба гидроцилиндра | 1 |
| 1B | J75481 | Пресс-маслёнка | 1 |
| 2 | 4352320 | Шток поршня | 1 |
| 2B | J75481 | Пресс-маслёнка | 1 |
| 3 | 0648901 | Головка гидроцилиндра | 1 |
| 4 | 0652502 | Втулка | 1 |
| 5 | 0217003 | U-образная манжета | 1 |
| 6 | 0620903 | Грязесъёмное кольцо | 1 |
| 7 | A811060 | Oーкольцо | 1 |
| 8 | 0652503 | Опорное кольцо | 2 |
| 9 | A811055 | Уплотнительное кольцо | 1 |
| 10 | A810065 | Oーкольцо | 1 |
| 11 | 0432702 | Поршень | 1 |
| 12 | 0341211 | Кольцо уплотнение в сборе | 1 |
| 13 | 0432703 | Направляющее кольцо | 2 |
| 14 | 0431909 | Установочный винт | 1 |
| 15 | 0431910 | Стальной шарик | 1 |
| 16 | 0648902 | Проставка | 1 |
| 17 | 0648903 | Амортизирующий подшипник | 1 |
| 18 | 0432308 | Амортизирующий подшипник | 1 |
| 19 | 0432310 | Уплотнение амортизатор | 1 |
| 20 | 0432309 | Стопорное кольцо | 1 |
| 21 | 0432311 | Ограничитель | 2 |
| 22 | 4352322 | Трубка | 1 |
| 22A | 0652506 | Трубка | 1 |
| 22B | 0652507 | Угловой штуцер | 1 |
| 22C | 0652405 | Держатель | 1 |
| 22D | 0325913 | Шайба | 1 |
| 22E | 0408815 | Болт | 1 |
| 23 | 4352323 | Трубка | 1 |
| 23A | 0652508 | Трубка | 1 |
| 23B | 0652405 | Держатель | 1 |
| 23C | 0325913 | Шайба | 1 |
| 23D | 0408815 | Болт | 1 |
| 100 | 4352321 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
