Анвил — HITACHI ZR130HC

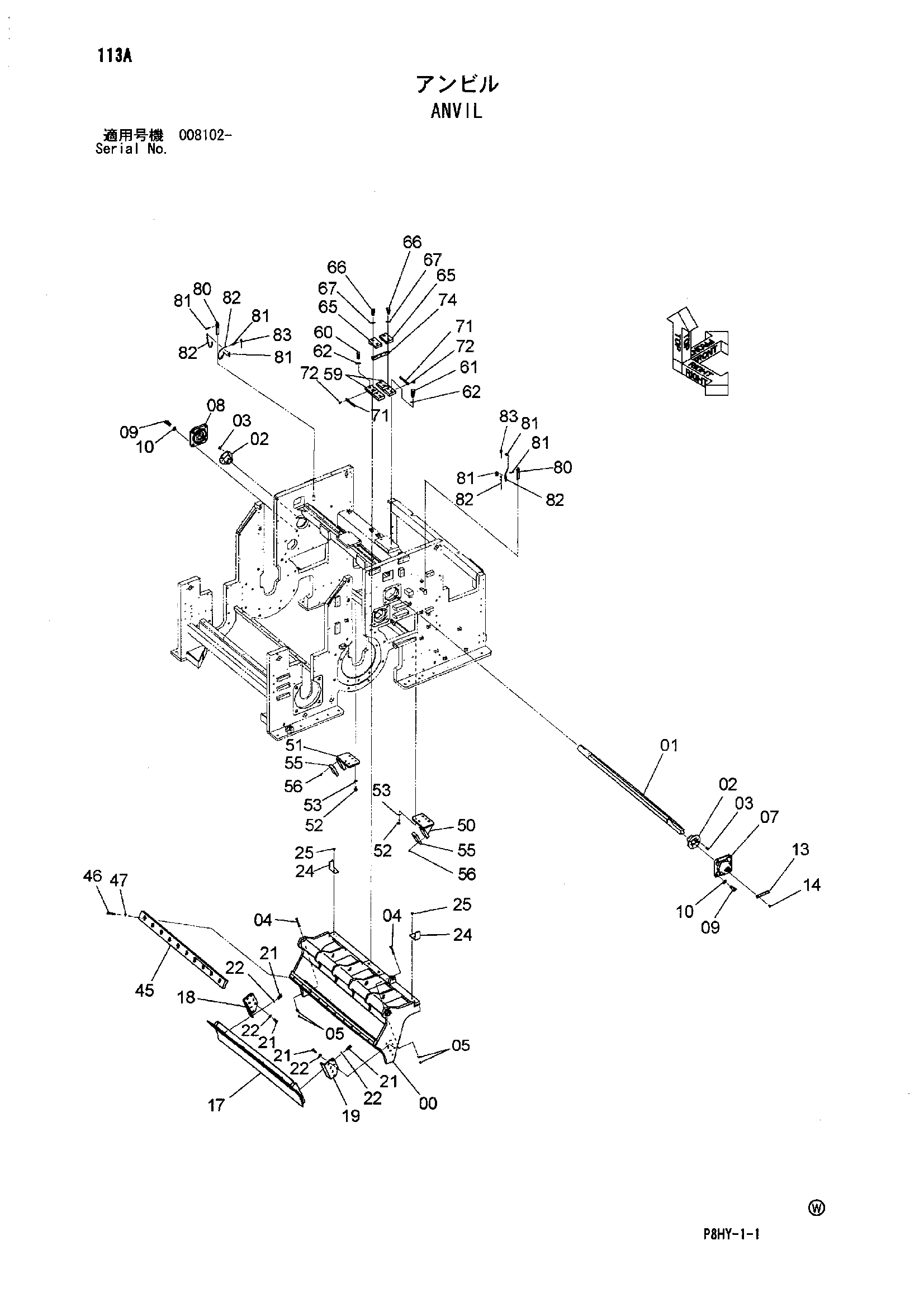

Заводская схема «Анвил» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023547 | Рама | 1 |
| 01 | 4622699 | Вал | 1 |
| 02 | 8097226 | Фланец | 2 |
| 03 | J271035 | Болт с шайбой | 8 |
| 03A | J901035 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J901002 | Болт | 2 |
| 05 | J950010 | Гайка | 4 |
| 07 | 4621451 | Подшипник. блок | 1 |
| 07A | 4645501 | Подшипник. блок | 1 |
| 07A1 | 4645507 | Подшипник | 1 |
| 07A2 | 4645535 | Корпус | 1 |
| 07B | 4645243 | Крышка подшипник. | 1 |
| 07C | J900820 | Болт | 3 |
| 07D | 4645588 | Установочный винт | 2 |
| 08 | 4620655 | Подшипник. блок | 1 |
| 08A | 4645501 | Подшипник. блок | 1 |
| 08A1 | 4645507 | Подшипник | 1 |
| 08A2 | 4645535 | Корпус | 1 |
| 08B | 4645556 | Крышка подшипник. | 1 |
| 08C | J900820 | Болт | 3 |
| 08D | 4645588 | Установочный винт | 2 |
| 09 | J932070 | Болт | 8 |
| 10 | J222020 | Шайба | 8 |
| 13 | 4622702 | Пластина | 1 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 17 | 7049206 | Защитный кожух | 1 |
| 18 | 3105013 | Кронштейн | 1 |
| 19 | 3105014 | Кронштейн | 1 |
| 21 | J931640 | Болт | 22 |
| 22 | J222016 | Шайба | 22 |
| 24 | 4642159 | Ограничитель | 2 |
| 25 | J271025 | Болт с шайбой | 4 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 45 | 4622700 | Пластина | 1 |
| 46 | J931690 | Болт | 10 |
| 47 | J222016 | Шайба | 10 |
| 50 | 8099818 | Кронштейн | 1 |
| 51 | 8099819 | Кронштейн | 1 |
| 52 | J931635 | Болт | 10 |
| 53 | J222016 | Шайба | 10 |
| 55 | 4484989 | Накладка | 2 |
| 56 | J781025 | Болт с внутренним шестигранником | 8 |
| 59 | 4622705 | Держатель | 2 |
| 60 | J932050 | Болт | 2 |
| 61 | J932065 | Болт | 2 |
| 62 | J222020 | Шайба | 4 |
| 65 | 4622704 | Держатель | 2 |
| 66 | J932050 | Болт | 4 |
| 67 | J222020 | Шайба | 4 |
| 71 | 9764053 | Пластина | 2 |
| 72 | J271020 | Болт с шайбой | 4 |
| 72A | J901020 | Болт | 1 |
| 72B | J222010 | Шайба | 1 |
| 74 | 4623439 | Палец схеар | 1 |
| 80 | 9764040 | Палец | 2 |
| 81 | 4322870 | Зажим | 6 |
| 82 | 4641711 | Провод | 4 |
| 83 | 9764902 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
