Принадлежности трубопроводы (схреддер)(1) — HITACHI ZR130HC

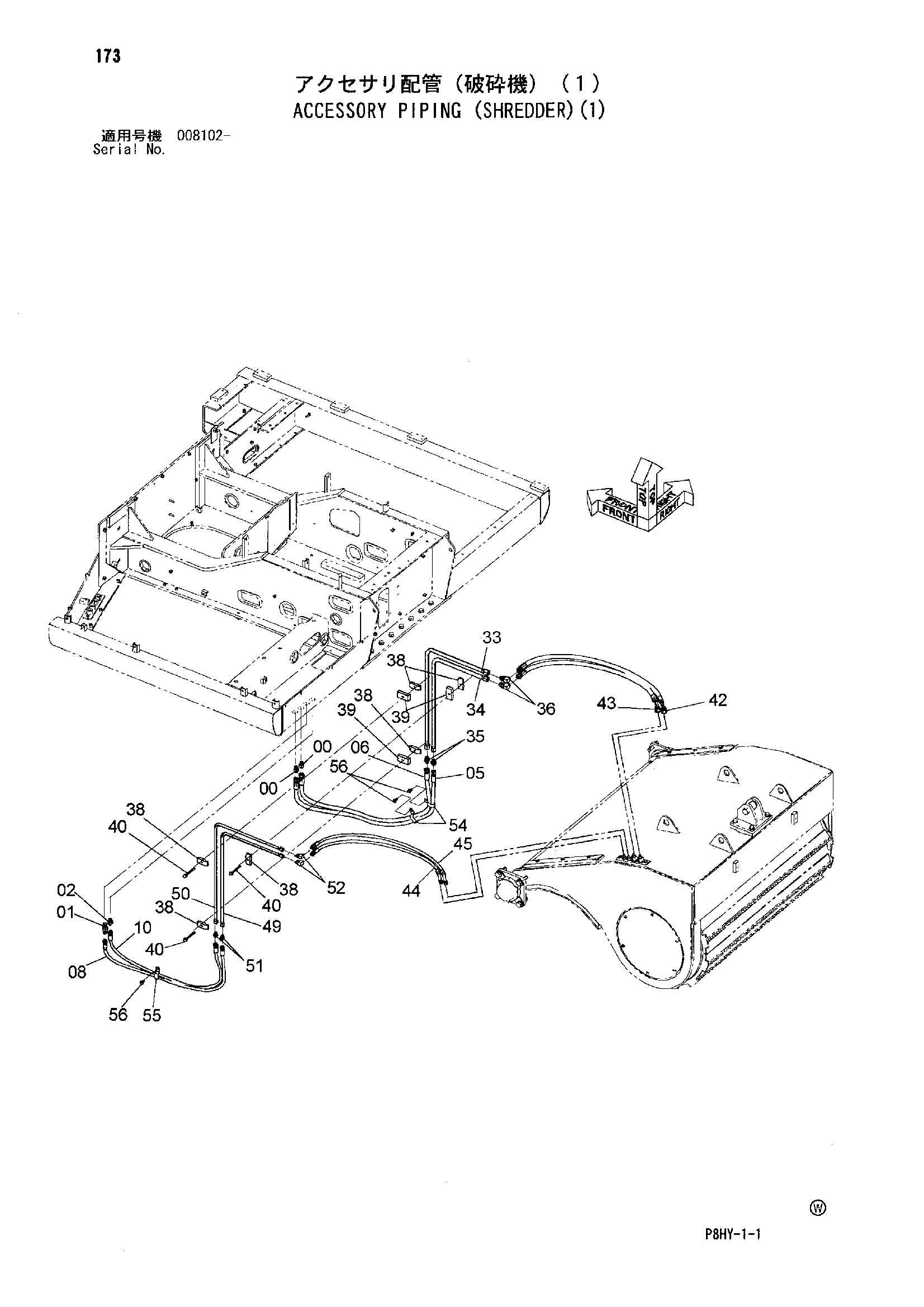

Заводская схема «Принадлежности трубопроводы (схреддер)(1)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852443 | Тройник | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A852143 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4459054 | Шланг | 1 |
| 06 | 4305271 | Шланг | 1 |
| 08 | 4292845 | Шланг | 1 |
| 10 | 4438362 | Шланг | 1 |
| 33 | 8101887 | Трубка | 1 |
| 34 | 9762174 | Трубка | 1 |
| 35 | A852144 | Адаптер | 2 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | A852344 | Угловой штуцер | 2 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4189858 | Хомут трубки | 6 |
| 39 | 4226461 | Проставка | 3 |
| 40 | J271090 | Болт с шайбой | 3 |
| 40A | J901090 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | 4642045 | Шланг | 1 |
| 43 | 4642044 | Шланг | 1 |
| 44 | 4315338 | Шланг | 1 |
| 45 | 4315339 | Шланг | 1 |
| 49 | 8097025 | Трубка | 1 |
| 50 | 8099940 | Трубка | 1 |
| 51 | A852133 | Адаптер | 2 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | A852333 | Угловой штуцер | 2 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4190266 | Зажим | 2 |
| 55 | 4190282 | Зажим | 1 |
| 56 | J271020 | Болт с шайбой | 3 |
| 56A | J901020 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 58 | 4044420 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
