Ремень крышка — HITACHI ZR130HC

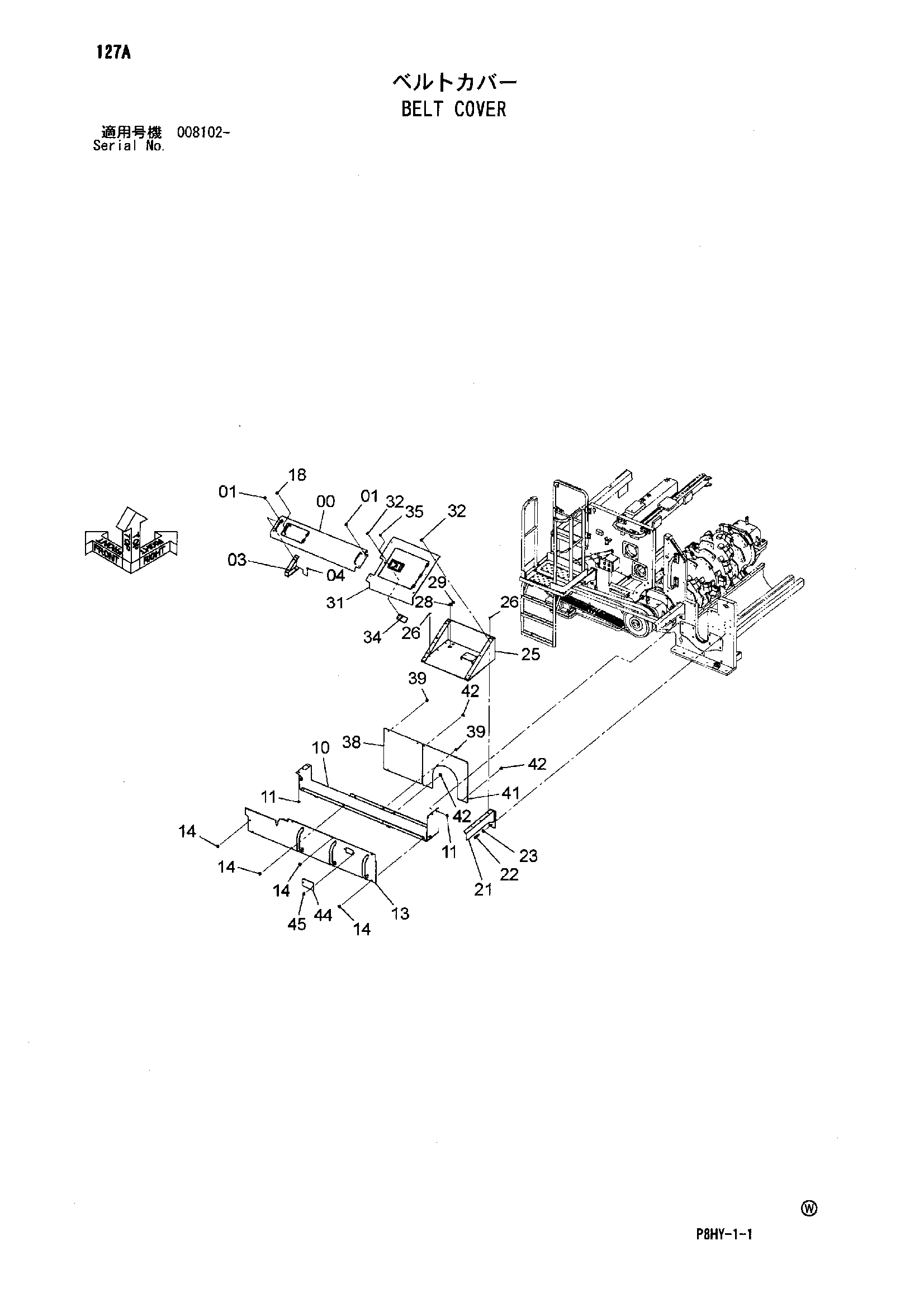

Заводская схема «Ремень крышка» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7047846 | Крышка | 1 |
| 01 | J281025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 03 | 8099534 | Рама | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 10 | 7047847 | Крышка | 1 |
| 11 | J281025 | Болт с шайбой | 6 |
| 11A | J901025 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 13 | 7047855 | Крышка | 1 |
| 14 | J281025 | Болт с шайбой | 8 |
| 14A | J901025 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 18 | J281025 | Болт с шайбой | 1 |
| 18A | J901025 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 21 | 8100320 | Опора | 1 |
| 22 | J931660 | Болт | 3 |
| 23 | J222016 | Шайба | 3 |
| 25 | 7048294 | Кронштейн | 1 |
| 26 | J271030 | Болт с шайбой | 6 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4276215 | Резиновая втулка | 1 |
| 29 | 4279633 | Резиновая втулка | 1 |
| 31 | 7048295 | Крышка | 1 |
| 32 | J281025 | Болт с шайбой | 6 |
| 32A | J901025 | Болт | 1 |
| 32B | 4486055 | Шайба | 1 |
| 34 | 9754899 | Ограничитель | 1 |
| 35 | J271030 | Болт с шайбой | 2 |
| 35A | J901030 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 38 | 4640331 | Пластина | 1 |
| 39 | J281025 | Болт с шайбой | 4 |
| 39A | J901025 | Болт | 1 |
| 39B | 4486055 | Шайба | 1 |
| 41 | 4640332 | Пластина | 1 |
| 42 | J281025 | Болт с шайбой | 4 |
| 42A | J901025 | Болт | 1 |
| 42B | 4486055 | Шайба | 1 |
| 44 | 4640217 | Пластина | 1 |
| 45 | J281025 | Болт с шайбой | 2 |
| 45A | J901025 | Болт | 1 |
| 45B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
