Крышка (3) — HITACHI ZR130HC

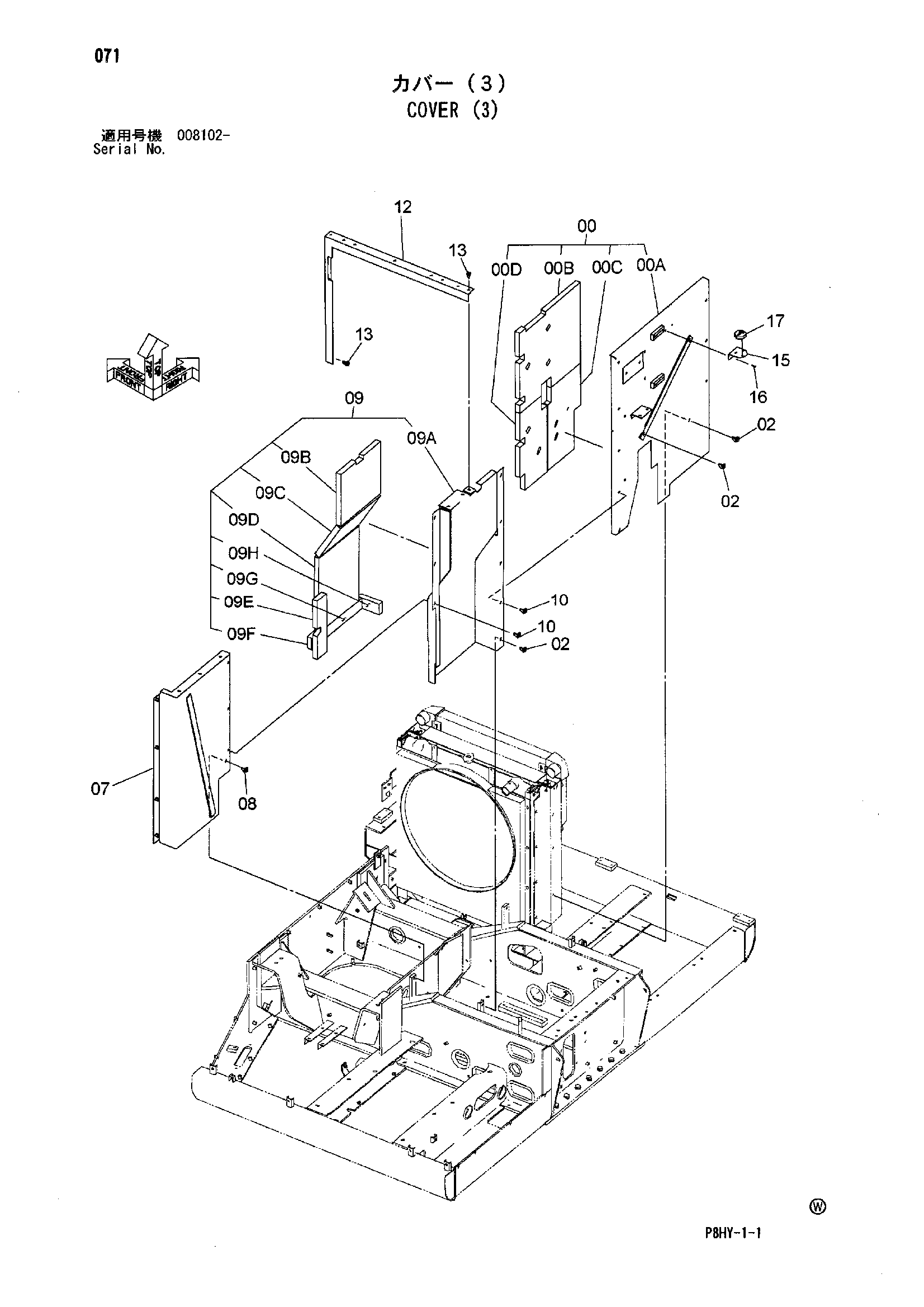

Заводская схема «Крышка (3)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046311 | Крышка | 1 |
| 00A | 6022782 | Крышка | 1 |
| 00B | 4620784 | Резиновая прокладка | 1 |
| 00C | 4602070 | Резиновая прокладка | 1 |
| 00D | 4446666 | Резиновая прокладка | 1 |
| 02 | J281030 | Болт с шайбой | 3 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 07 | 7039448 | Крышка | 1 |
| 08 | J281030 | Болт с шайбой | 1 |
| 08A | J901030 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 09 | 7044472 | Крышка | 1 |
| 09A | 6021894 | Крышка | 1 |
| 09B | 4452827 | Резиновая прокладка | 1 |
| 09C | 4452828 | Резиновая прокладка | 1 |
| 09D | 4610540 | Резиновая прокладка | 1 |
| 09E | 4604483 | Резиновая прокладка | 1 |
| 09F | 4603423 | Резиновая прокладка | 1 |
| 09G | 4610374 | Резиновая прокладка | 1 |
| 09H | 4610375 | Резиновая прокладка | 1 |
| 10 | J281030 | Болт с шайбой | 7 |
| 10A | J901030 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 12 | 7046312 | Опора | 1 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 3103144 | Кронштейн | 1 |
| 16 | J460520 | Винт с шайбой | 2 |
| 17 | 3098289 | Уровень | 1 |
| 17A | A590904 | Пружинная шайба | 3 |
| 17B | M500403 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
