Экран направляющая (1) — HITACHI ZR130HC

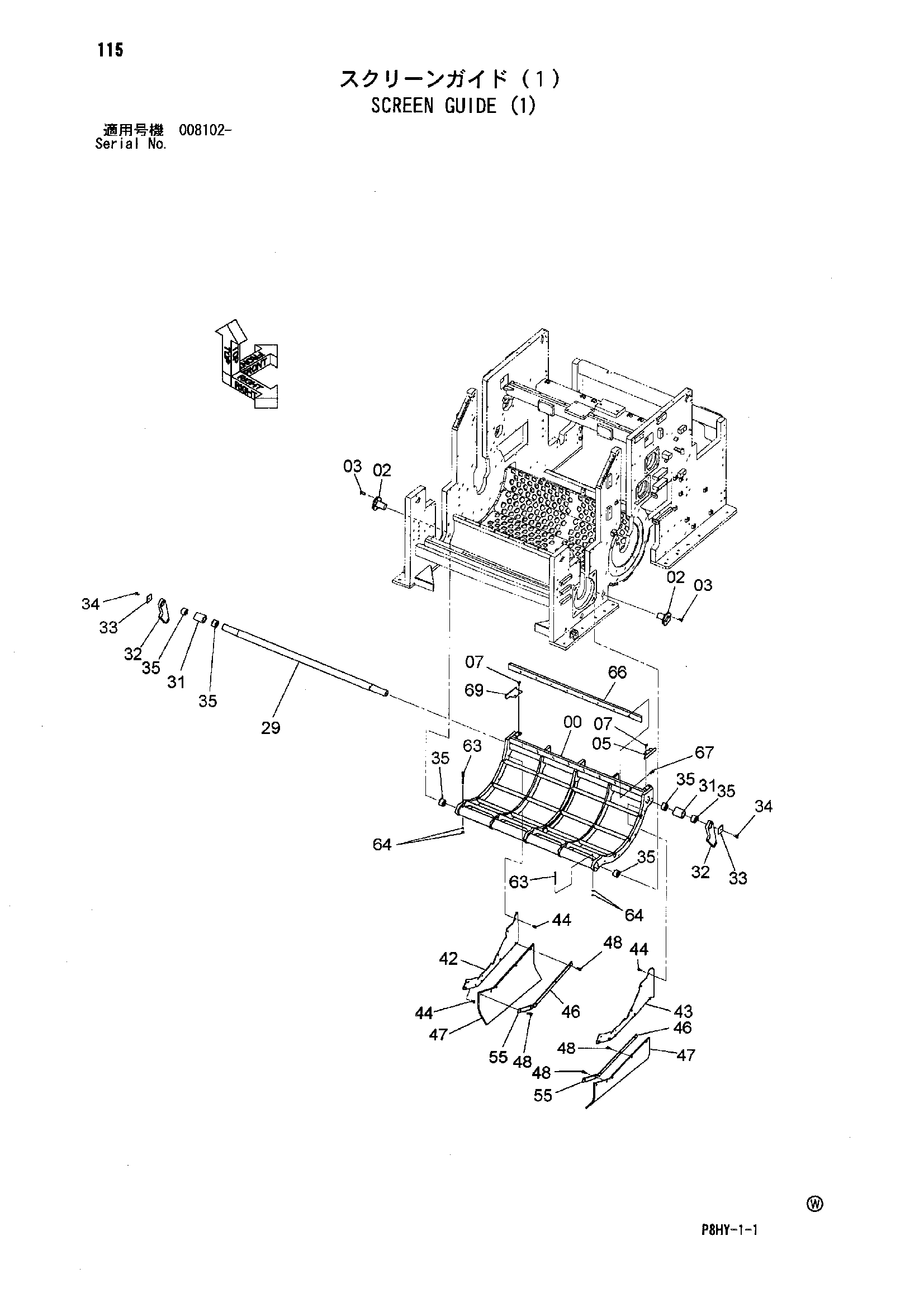

Заводская схема «Экран направляющая (1)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023503 | Рама | 1 |
| 02 | 8097225 | Палец | 2 |
| 03 | J271240 | Болт с шайбой | 4 |
| 03A | J901240 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 4632563 | Крышка | 1 |
| 07 | J271030 | Болт с шайбой | 4 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 29 | 4622708 | Вал | 1 |
| 31 | 4632567 | Проставка | 2 |
| 32 | 4632565 | Тяга | 2 |
| 33 | 4622701 | Пластина | 2 |
| 34 | J271230 | Болт с шайбой | 2 |
| 34A | J901230 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | 4353835 | Втулка | 6 |
| 42 | 8099658 | Крышка | 1 |
| 43 | 8099659 | Крышка | 1 |
| 44 | J271030 | Болт с шайбой | 10 |
| 44A | J901030 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 46 | 4632796 | Пластина | 2 |
| 47 | 4632797 | Резиновая прокладка | 2 |
| 48 | J271040 | Болт с шайбой | 10 |
| 48A | J901040 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 55 | 4640609 | Пластина | 2 |
| 63 | J901002 | Болт | 2 |
| 64 | J950010 | Гайка | 4 |
| 66 | 4633232 | Пластина | 1 |
| 67 | J271245 | Болт с шайбой | 8 |
| 67A | J901245 | Болт | 1 |
| 67B | J222012 | Шайба | 1 |
| 69 | 4640608 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
