Облицовка (4) — HITACHI ZR130HC

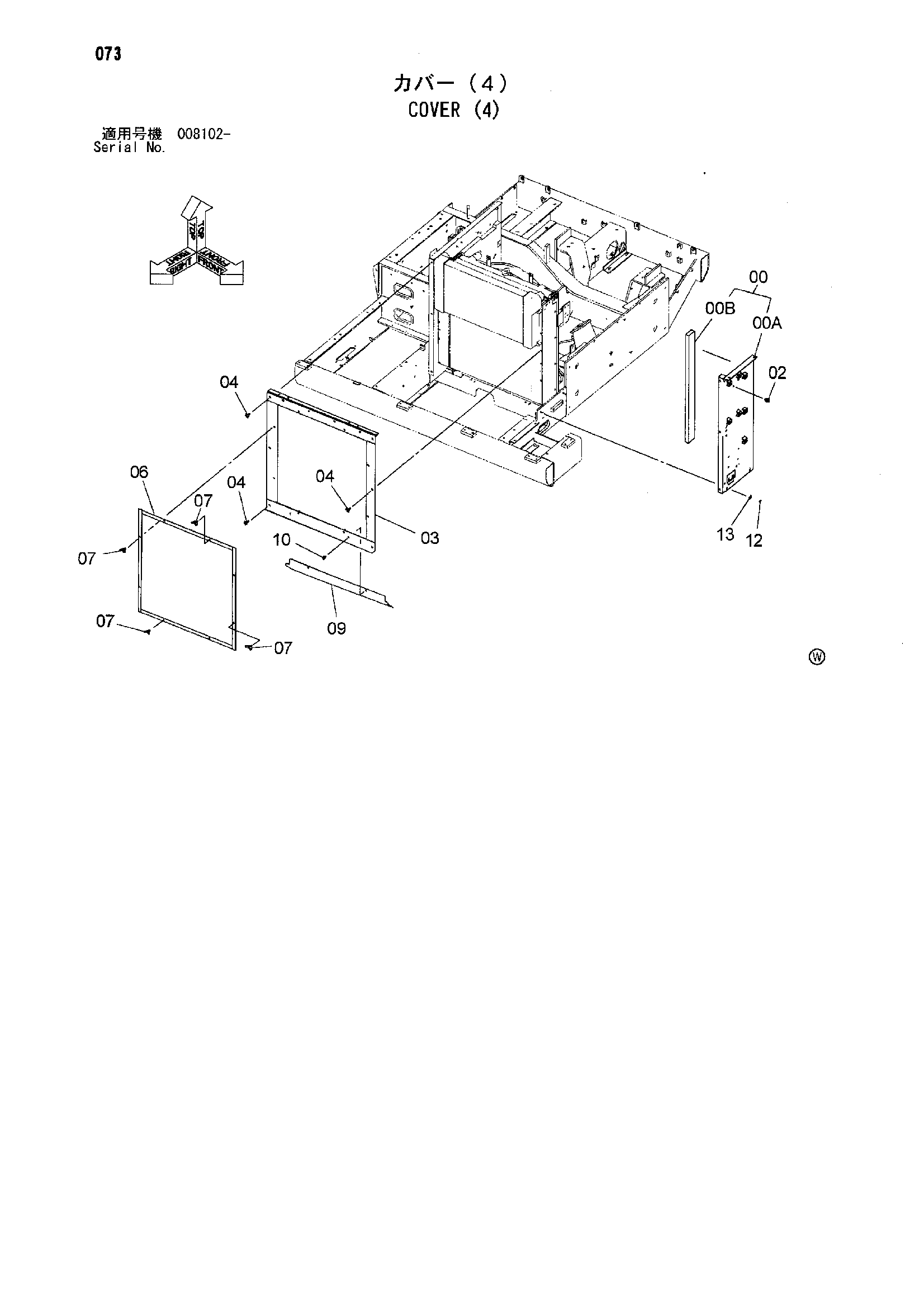

Заводская схема «Облицовка (4)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096512 | Крышка | 1 |
| 00A | 6022798 | Крышка | 1 |
| 00B | 4621164 | Резиновая прокладка | 1 |
| 02 | J281035 | Болт с шайбой | 1 |
| 02A | J901035 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 03 | 7046402 | Опора | 1 |
| 04 | J281030 | Болт с шайбой | 6 |
| 04A | J901030 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 06 | 8096408 | Сетка | 1 |
| 07 | M361020 | Болт винг | 8 |
| 09 | 8096499 | Крышка | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | J950010 | Гайка | 2 |
| 13 | J217083 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
