Схредеер трубопроводы — HITACHI ZR130HC

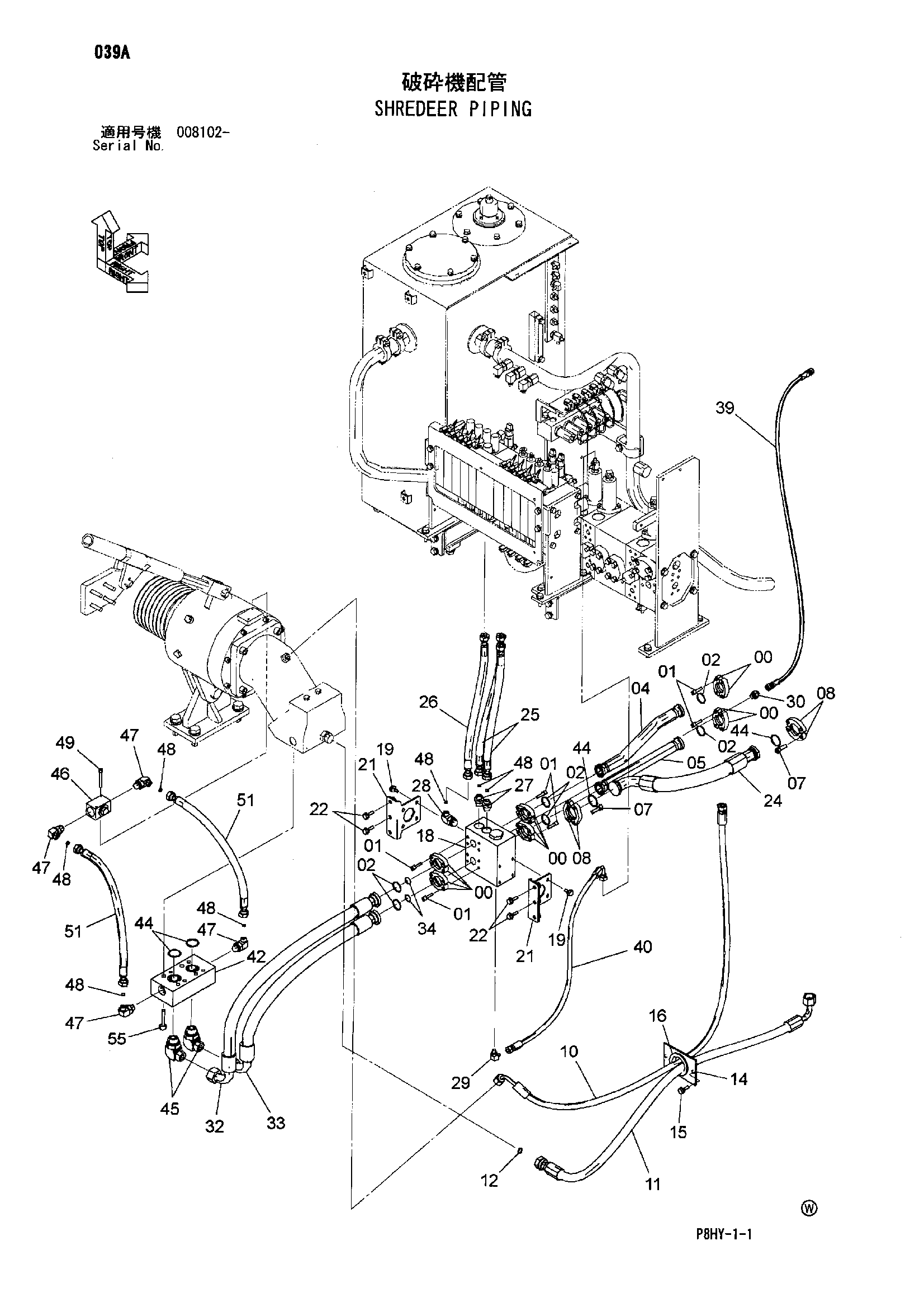

Заводская схема «Схредеер трубопроводы» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	962453	Разъёмный фланец	12
01	J781030	Болт с внутренним шестигранником	24
02	966993	Уплотнительное кольцо	6
04	8096317	Трубка	1
05	8096316	Трубка	1
07	J781230	Болт с внутренним шестигранником	8
08	4154614	Разъёмный фланец	4
10	4313436	Шланг	1
11	4487462	Шланг	1
12	4187308	Уплотнительное кольцо	1
14	4620716	Пластина	1
15	J271030	Болт с шайбой	2
15A	J901030	Болт	1
15B	J222010	Шайба	1
16	4087462	Резиновая втулка	1
18	4618690	Гидрораспределитель	1
19	J271020	Болт с шайбой	8
19A	J901020	Болт	1
19B	J222010	Шайба	1
21	8096315	Кронштейн	2
22	J271030	Болт с шайбой	4
22A	J901030	Болт	1
22B	J222010	Шайба	1
24	4634952	Шланг	1
25	4634953	Шланг	2
26	4285795	Шланг	1
27	A853144	Адаптер	2
27A	4506418	Уплотнительное кольцо	1
28	A853344	Угловой штуцер	1
28A	4506418	Уплотнительное кольцо	1
29	A852323	Угловой штуцер	1
29A	957366	Уплотнительное кольцо	1
30	A852132	Адаптер	1
30A	4509180	Уплотнительное кольцо	1
32	4631236	Шланг	1
33	4632629	Шланг	1
34	4187328	Уплотнительное кольцо	2
39	4481447	Шланг	1
40	4453023	Шланг	1
42	3102388	Блок	1
44	4508805	Уплотнительное кольцо	4
45	A853388	Угловой штуцер	2
45A	4506429	Уплотнительное кольцо	1
46	4287721	Запорный клапан	1
47	A853344	Угловой штуцер	4
47A	4506418	Уплотнительное кольцо	1
48	4138938	Уплотнительное кольцо	7
49	J780860	Болт с внутренним шестигранником	2
51	4231267	Шланг	2
53	4055312	Ленточный зажим	10
55	J781460	Болт с внутренним шестигранником	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
