Гидромотор блок — HITACHI ZR130HC

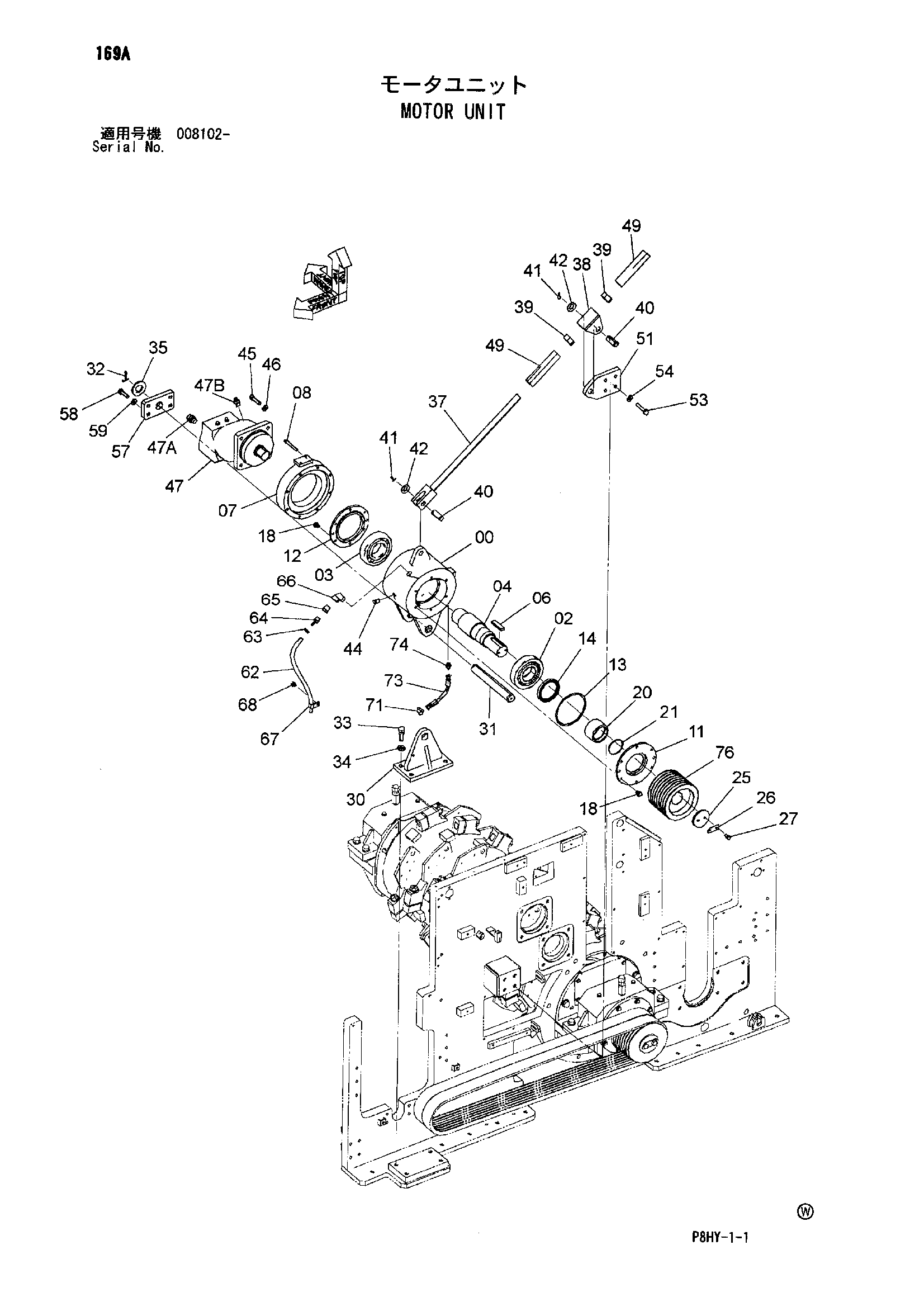

Заводская схема «Гидромотор блок» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7047946 | Корпус | 1 |
| 02 | 4504707 | Подшипник. спх.рол. | 1 |
| 03 | 4160768 | Шариковый подшипник | 1 |
| 04 | 2051544 | Вал | 1 |
| 06 | 94-2353 | Шпонка | 1 |
| 07 | 8096724 | Фланец | 1 |
| 08 | J781290 | Болт с внутренним шестигранником | 8 |
| 11 | 3097013 | Корпус | 1 |
| 12 | 3097012 | Корпус | 1 |
| 13 | A810170 | Уплотнительное кольцо | 1 |
| 14 | 4215632 | Масляное уплотнение | 1 |
| 18 | J271225 | Болт с шайбой | 12 |
| 18A | J901225 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 4476507 | Проставка | 1 |
| 21 | 4154310 | Уплотнительное кольцо | 1 |
| 25 | X4810 | Фиксатор | 1 |
| 26 | X4833 | Стопорная шайба | 1 |
| 27 | J901025 | Болт | 2 |
| 30 | 8099747 | Кронштейн | 1 |
| 31 | 4633026 | Палец | 1 |
| 32 | A768063 | Шплинт | 1 |
| 33 | J922055 | Болт | 4 |
| 34 | J222020 | Шайба | 4 |
| 35 | A590142 | Плоская шайба | 1 |
| 37 | 8090536 | Болт | 1 |
| 38 | 8078797 | Кронштейн | 1 |
| 39 | J951030 | Гайка | 2 |
| 40 | 4345026 | Палец | 2 |
| 41 | A765040 | Шплинт | 2 |
| 42 | A590127 | Плоская шайба | 2 |
| 44 | 4509122 | Пробка | 1 |
| 45 | J781655 | Болт с внутренним шестигранником | 4 |
| 46 | J222016 | Шайба | 4 |
| 47 | 4613429 | Гидромотор | 1 |
| 47A | 4645928 | Переходник | 1 |
| 47A1 | 4646058 | Переходник | 1 |
| 47A2 | 4646060 | Кольцо | 1 |
| 47B | 4645929 | Переходник | 1 |
| 47B1 | 4646062 | Переходник | 1 |
| 47B2 | 4646063 | Кольцо | 1 |
| 49 | 4084123 | Резиновый шланг | 2 |
| 51 | 4621922 | Пластина | 1 |
| 53 | J921670 | Болт | 4 |
| 54 | J222016 | Шайба | 4 |
| 57 | 4641893 | Пластина | 1 |
| 58 | J921650 | Болт | 4 |
| 59 | J222016 | Шайба | 4 |
| 62 | 4641177 | Водяной шланг | 1 |
| 63 | 4514700 | Зажим шланг | 1 |
| 64 | 4077357 | Соединение шланг | 1 |
| 65 | 94-1603 | Переходник | 1 |
| 66 | 94-0633 | Угловой штуцер | 1 |
| 67 | 4190273 | Зажим | 1 |
| 68 | J271020 | Болт с шайбой | 1 |
| 68A | J901020 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 71 | 4154657 | Угловой штуцер | 1 |
| 73 | 4449264 | Шланг | 1 |
| 74 | 4215650 | Адаптер | 1 |
| 76 | 4632944 | Шкив V | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
