Принадлежности трубопроводы (1) — HITACHI ZR130HC

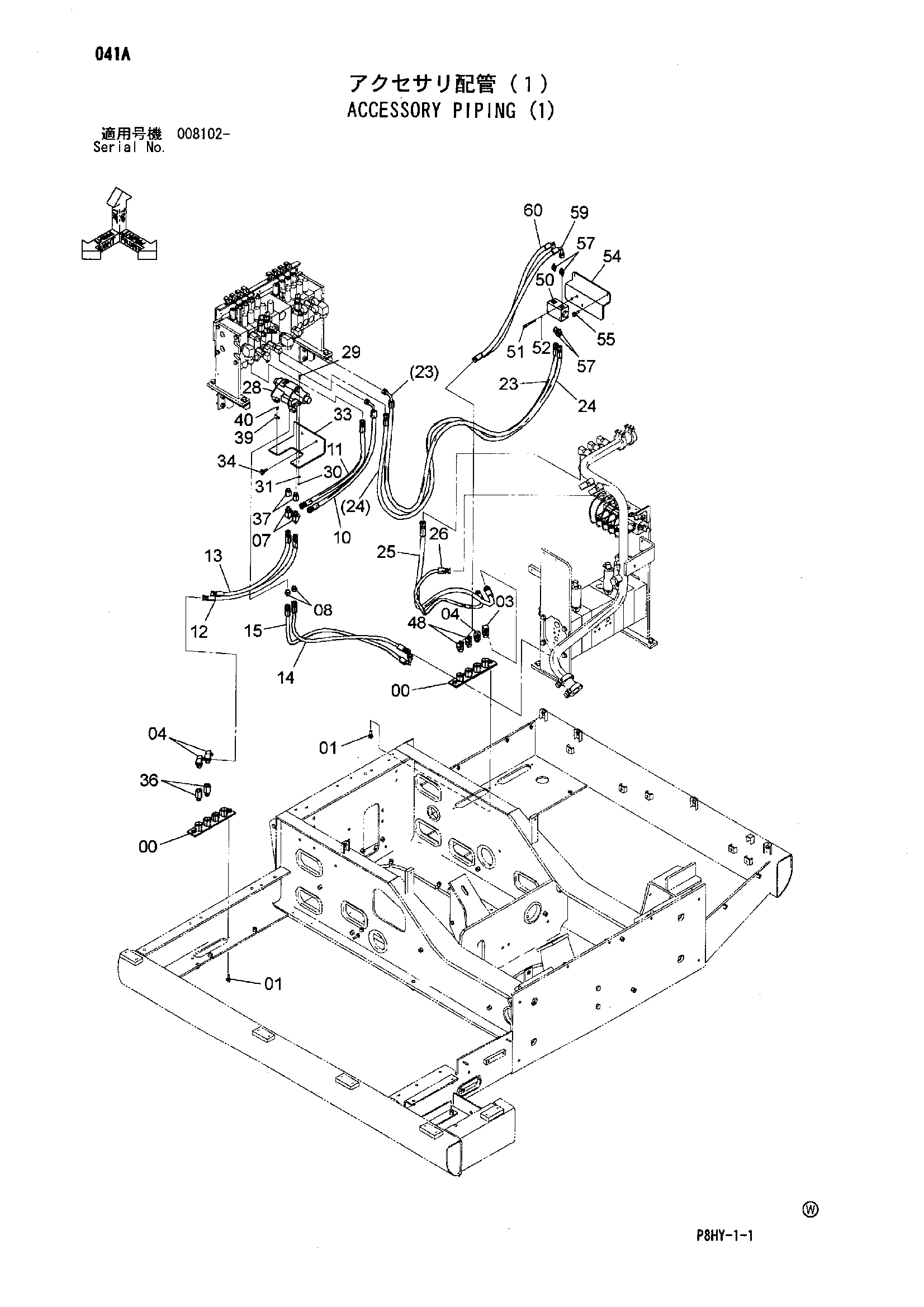

Заводская схема «Принадлежности трубопроводы (1)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078865 | Пластина | 2 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | A852344 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852343 | Угловой штуцер | 3 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852433 | Тройник | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852133 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4315335 | Шланг | 1 |
| 11 | 4289667 | Шланг | 1 |
| 12 | 4289667 | Шланг | 1 |
| 13 | 4305224 | Шланг | 1 |
| 14 | 4474668 | Шланг | 1 |
| 15 | 4638792 | Шланг | 1 |
| 23 | 4641881 | Шланг | 1 |
| 24 | 4641883 | Шланг | 1 |
| 25 | 4620808 | Шланг | 1 |
| 26 | 4620807 | Шланг | 1 |
| 28 | 4601744 | Электромагнитный клапан | 1 |
| 29 | J780620 | Болт с внутренним шестигранником | 2 |
| 30 | M500605 | Гайка | 2 |
| 31 | A590106 | Плоская шайба | 2 |
| 33 | 3105834 | Кронштейн | 1 |
| 34 | J271035 | Болт с шайбой | 2 |
| 34A | J901035 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4406267 | Переходник | 2 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 4207291 | Адаптер | 2 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4252767 | Кронштейн | 2 |
| 40 | J260610 | Болт с шайбой | 2 |
| 40A | J900610 | Болт | 1 |
| 40B | A590106 | Плоская шайба | 1 |
| 43 | 4055312 | Ленточный зажим | 7 |
| 46 | 4044420 | Защитный кожух | 10 |
| 48 | A852243 | Угловой штуцер | 2 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
| 50 | 4454256 | Обратный клапан | 1 |
| 51 | J900665 | Болт | 3 |
| 52 | A590106 | Плоская шайба | 3 |
| 54 | 8101831 | Кронштейн | 1 |
| 55 | J271030 | Болт с шайбой | 2 |
| 55A | J901030 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 57 | 4215648 | Адаптер | 4 |
| 61 | 4315335 | Шланг | 1 |
| 62 | 4261544 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
