Гидроцилиндр. трубопроводы (3) — HITACHI ZR130HC

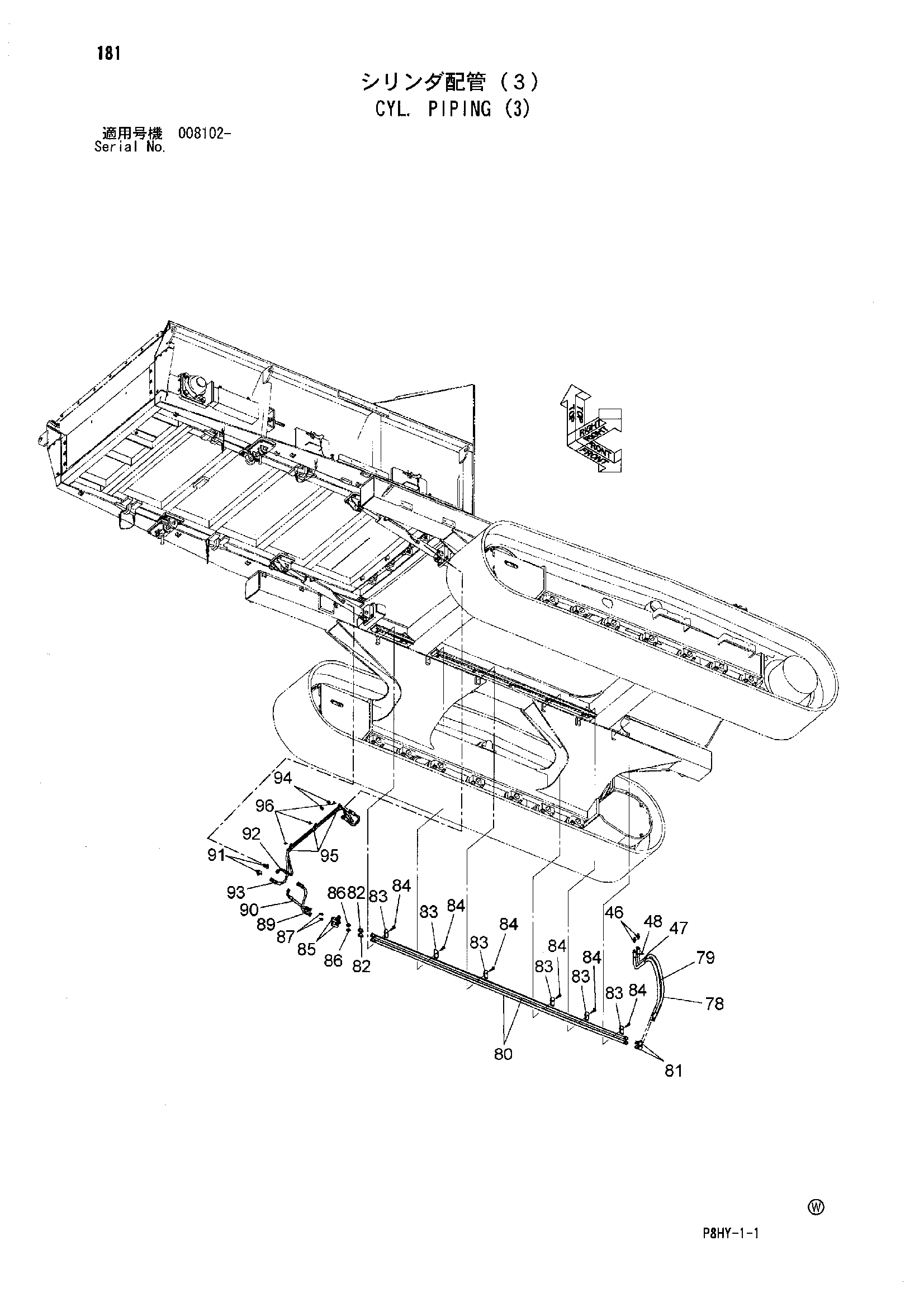

Заводская схема «Гидроцилиндр. трубопроводы (3)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 25 | 4044420 | Защитный кожух | 4 |
| 26 | 4055312 | Ленточный зажим | 4 |
| 46 | A852144 | Адаптер | 2 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 4190266 | Зажим | 1 |
| 48 | J271020 | Болт с шайбой | 1 |
| 48A | J901020 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 78 | 4290310 | Шланг | 1 |
| 79 | 4450723 | Шланг | 1 |
| 80 | 9762932 | Трубка | 2 |
| 81 | A852344 | Угловой штуцер | 2 |
| 81A | 4506418 | Уплотнительное кольцо | 1 |
| 82 | 4263452 | Переходник S | 2 |
| 82A | 4506418 | Уплотнительное кольцо | 1 |
| 83 | 4189858 | Хомут трубки | 6 |
| 84 | J271050 | Болт с шайбой | 6 |
| 84A | J901050 | Болт | 1 |
| 84B | J222010 | Шайба | 1 |
| 85 | 4604378 | Клапан словретур | 2 |
| 86 | 4219343 | Адаптер | 2 |
| 86A | 4509180 | Уплотнительное кольцо | 1 |
| 87 | 4215648 | Адаптер | 2 |
| 89 | 4418489 | Шланг | 1 |
| 90 | 4315329 | Шланг | 1 |
| 91 | A852423 | Тройник | 2 |
| 91A | 957366 | Уплотнительное кольцо | 1 |
| 92 | 4401384 | Шланг | 1 |
| 93 | 4483410 | Шланг | 1 |
| 94 | A852123 | Адаптер | 2 |
| 94A | 957366 | Уплотнительное кольцо | 1 |
| 95 | 4190282 | Зажим | 3 |
| 96 | J271020 | Болт с шайбой | 3 |
| 96A | J901020 | Болт | 1 |
| 96B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
