Пол (правый) — HITACHI ZR130HC

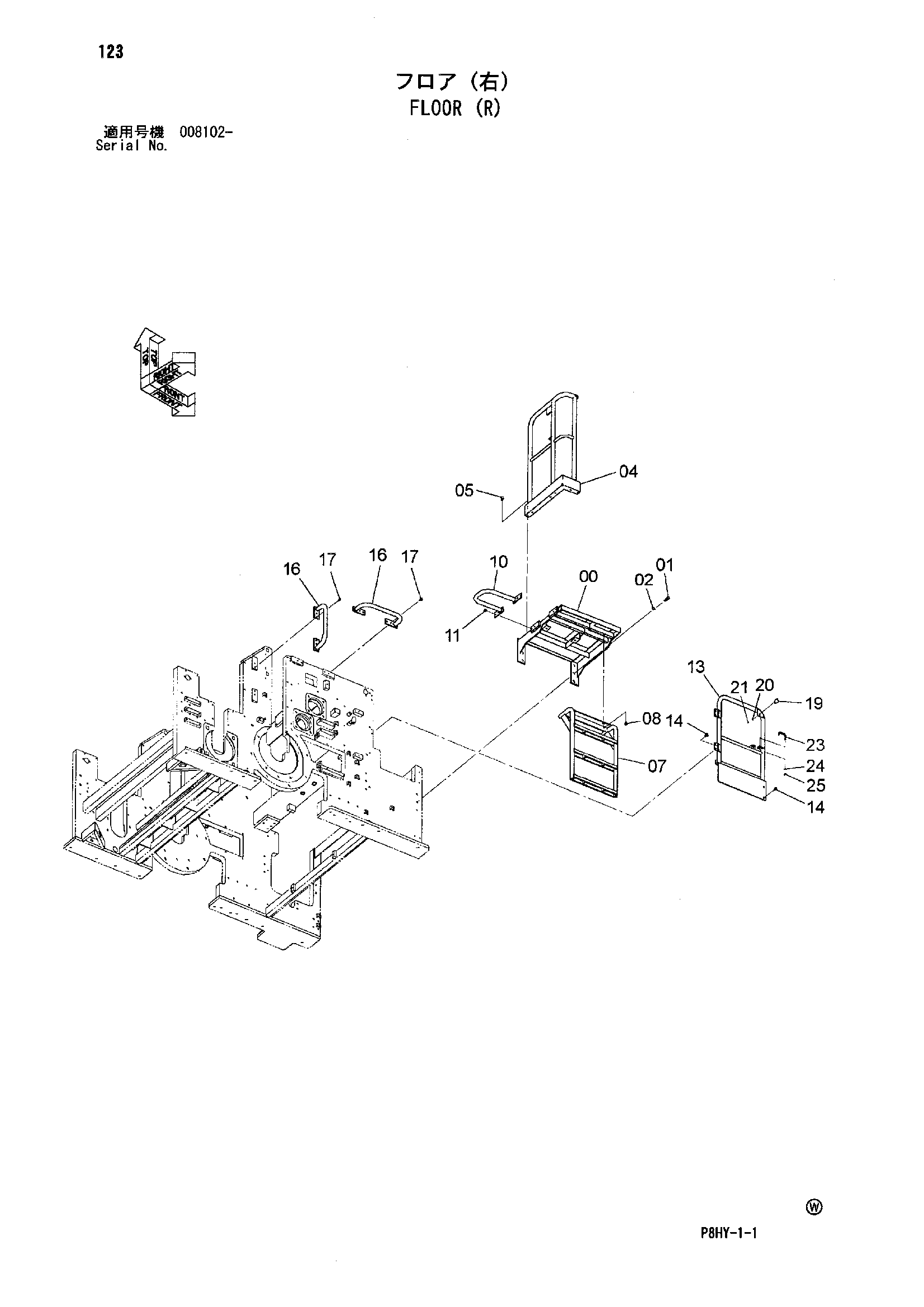

Заводская схема «Пол (правый)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023424 | Пол | 1 |
| 01 | J921640 | Болт | 6 |
| 02 | J222016 | Шайба | 6 |
| 04 | 7046313 | Поручень | 1 |
| 05 | J271030 | Болт с шайбой | 6 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 7048943 | Ступень | 1 |
| 08 | J271025 | Болт с шайбой | 4 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 8099495 | Поручень | 1 |
| 11 | J271020 | Болт с шайбой | 4 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 8099180 | Поручень | 1 |
| 14 | J271225 | Болт с шайбой | 6 |
| 14A | J901225 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 8096351 | Поручень | 2 |
| 17 | J271025 | Болт с шайбой | 8 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4294508 | Ограничитель | 1 |
| 20 | A590110 | Плоская шайба | 1 |
| 21 | J950010 | Гайка | 1 |
| 23 | 4626170 | Стойка | 1 |
| 24 | A590108 | Плоская шайба | 1 |
| 25 | 4022697 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
