Принадлежности трубопроводы (схреддер)(2) — HITACHI ZR130HC

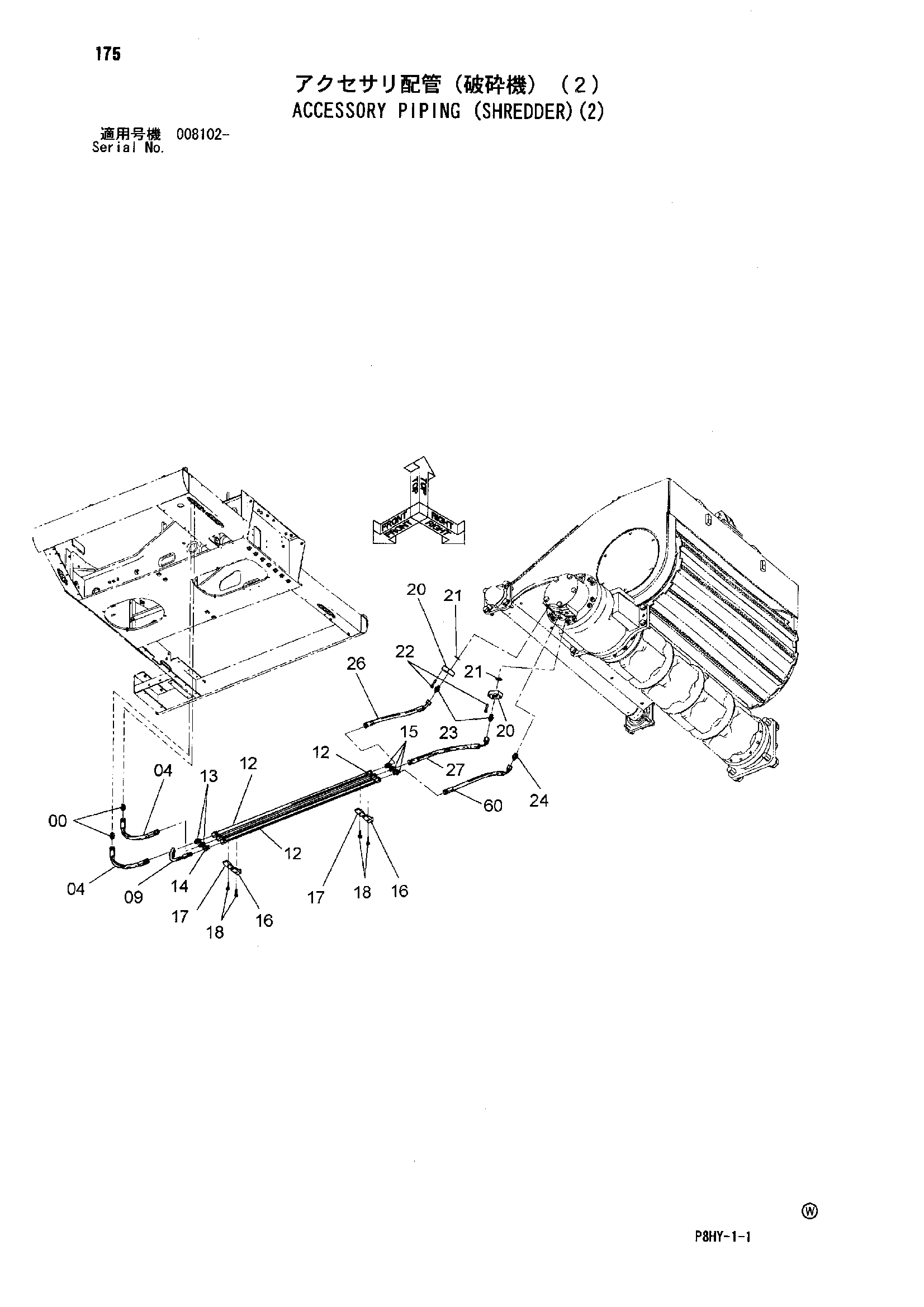

Заводская схема «Принадлежности трубопроводы (схреддер)(2)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852144 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4305254 | Шланг | 2 |
| 09 | 4474673 | Шланг | 1 |
| 12 | 9762175 | Трубка | 3 |
| 13 | A852144 | Адаптер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A852143 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A852144 | Адаптер | 3 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4190125 | Хомут трубки | 2 |
| 17 | 4189858 | Хомут трубки | 2 |
| 18 | J271045 | Болт с шайбой | 4 |
| 18A | J901045 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 3102664 | Блок | 2 |
| 21 | 966993 | Уплотнительное кольцо | 2 |
| 22 | J781240 | Болт с внутренним шестигранником | 8 |
| 23 | A852144 | Адаптер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4459039 | Адаптер | 1 |
| 24A | 4475137 | Уплотнительное кольцо | 1 |
| 26 | 4466512 | Шланг | 1 |
| 27 | 4290318 | Шланг | 1 |
| 60 | 4282549 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
