Принадлежности трубопроводы (2) — HITACHI ZR130HC

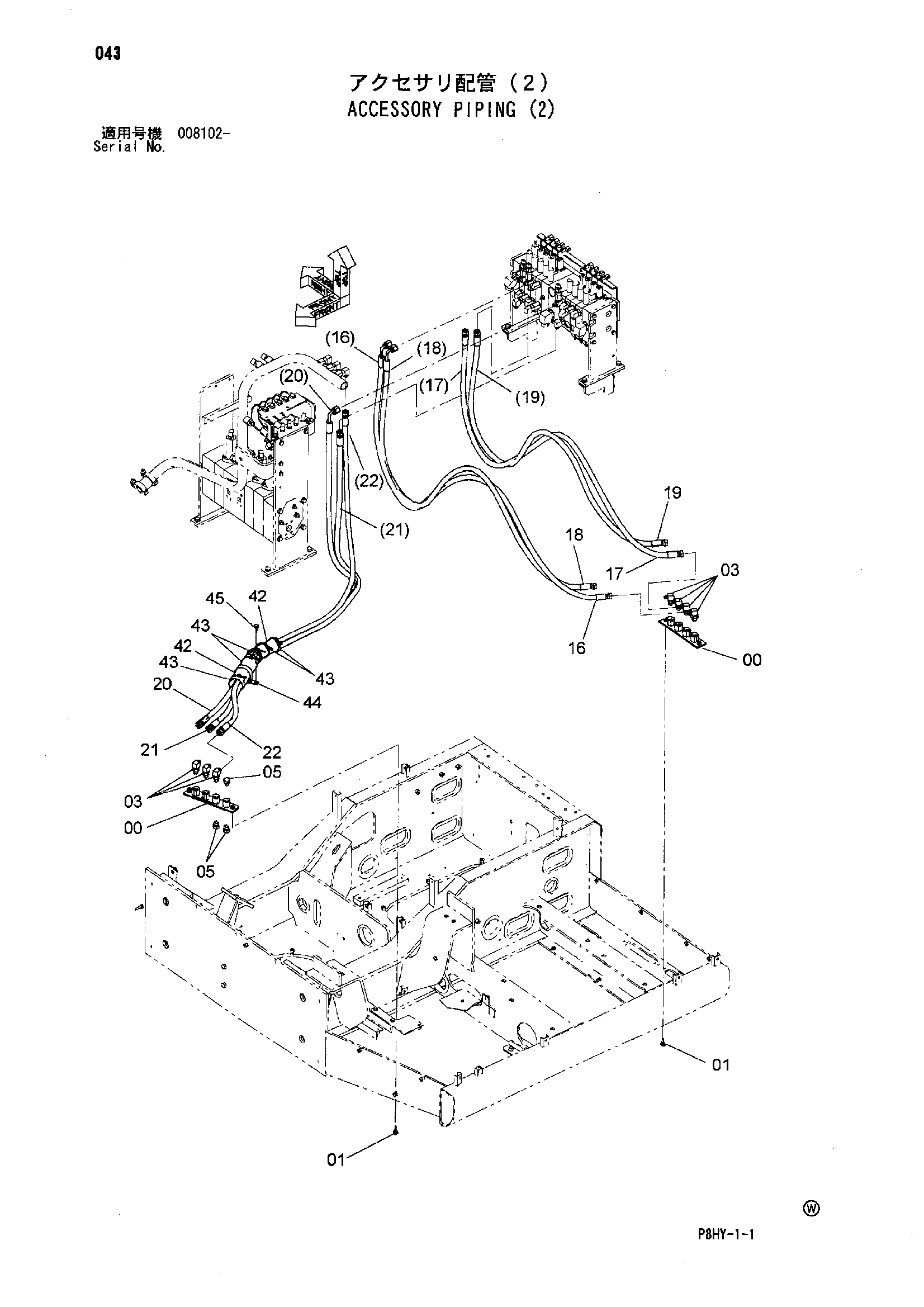

Заводская схема «Принадлежности трубопроводы (2)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078865 | Пластина | 2 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | A852344 | Угловой штуцер | 7 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A885004 | Пробка | 3 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4619226 | Шланг | 1 |
| 17 | 4620749 | Шланг | 1 |
| 18 | 4620751 | Шланг | 1 |
| 19 | 4620748 | Шланг | 1 |
| 20 | 4621369 | Шланг | 1 |
| 21 | 4621370 | Шланг | 1 |
| 22 | 4620747 | Шланг | 1 |
| 42 | 4219918 | Резиновая втулка | 2 |
| 43 | 4055312 | Ленточный зажим | 8 |
| 46 | 4044420 | Защитный кожух | 10 |
| 44 | 4204136 | Зажим | 1 |
| 45 | J271030 | Болт с шайбой | 1 |
| 45A | J901030 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
