Управление двигателем — HITACHI ZR130HC

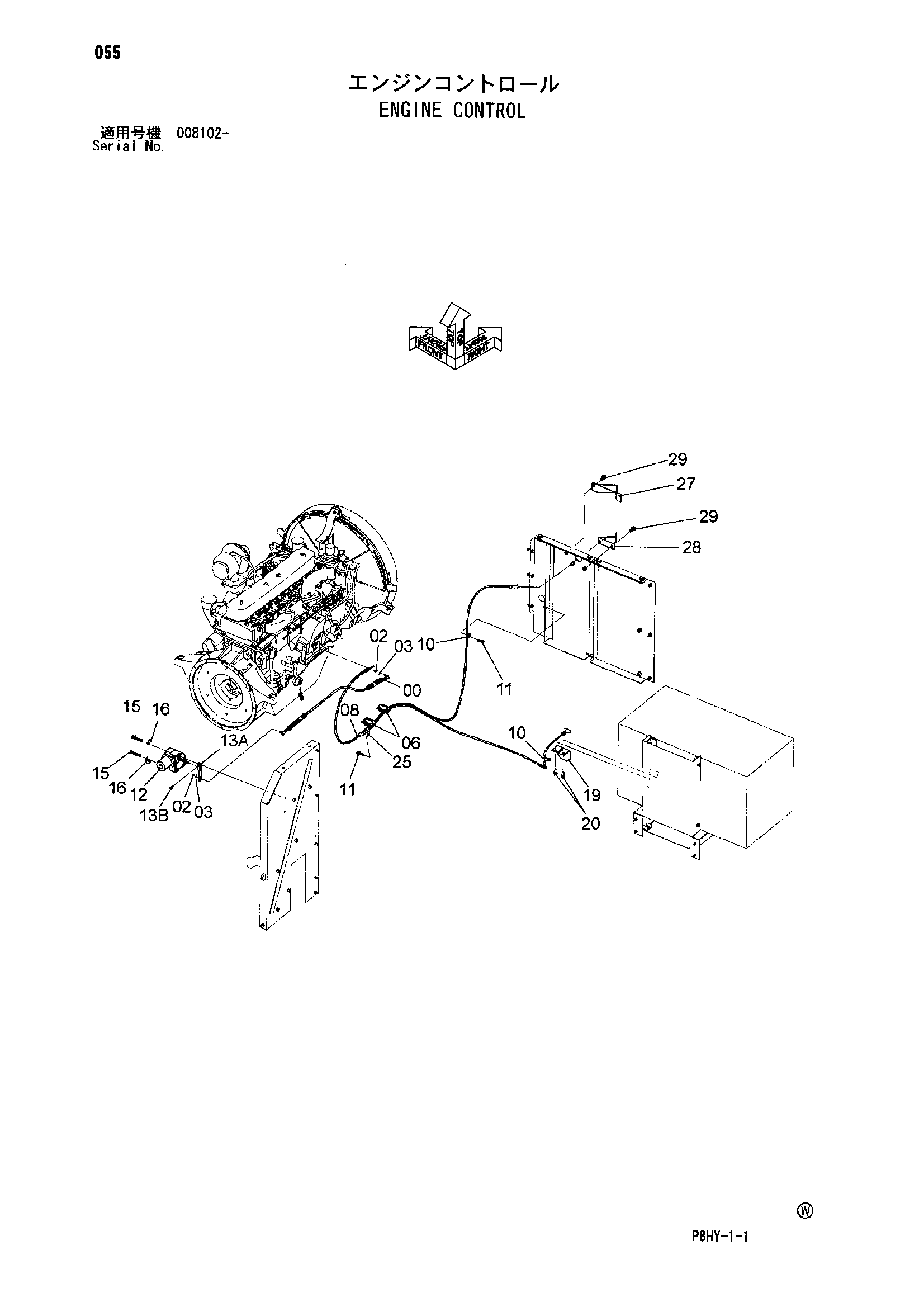

Заводская схема «Управление двигателем» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438106 | Трос управления | 1 |
| 02 | M500605 | Гайка | 2 |
| 03 | A590106 | Плоская шайба | 2 |
| 06 | 4055312 | Ленточный зажим | 3 |
| 08 | 4634158 | Трос управления | 1 |
| 10 | 4190276 | Зажим | 2 |
| 11 | J271030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4614911 | Гидромотор | 1 |
| 13 | 9207252 | Рычаг в сборе | 1 |
| 13A | 9756079 | Рычаг | 1 |
| 13B | J780820 | Болт с внутренним шестигранником | 1 |
| 15 | J781060 | Болт с внутренним шестигранником | 3 |
| 16 | 4257159 | Кронштейн | 2 |
| 19 | 4624158 | Кронштейн | 1 |
| 20 | J271030 | Болт с шайбой | 2 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 25 | 4190274 | Зажим | 1 |
| 27 | 8096010 | Кронштейн ограничитель | 1 |
| 28 | 3101181 | Кронштейн | 1 |
| 29 | J271030 | Болт с шайбой | 4 |
| 29A | J901030 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
