Бункер блок (3) — HITACHI ZR130HC

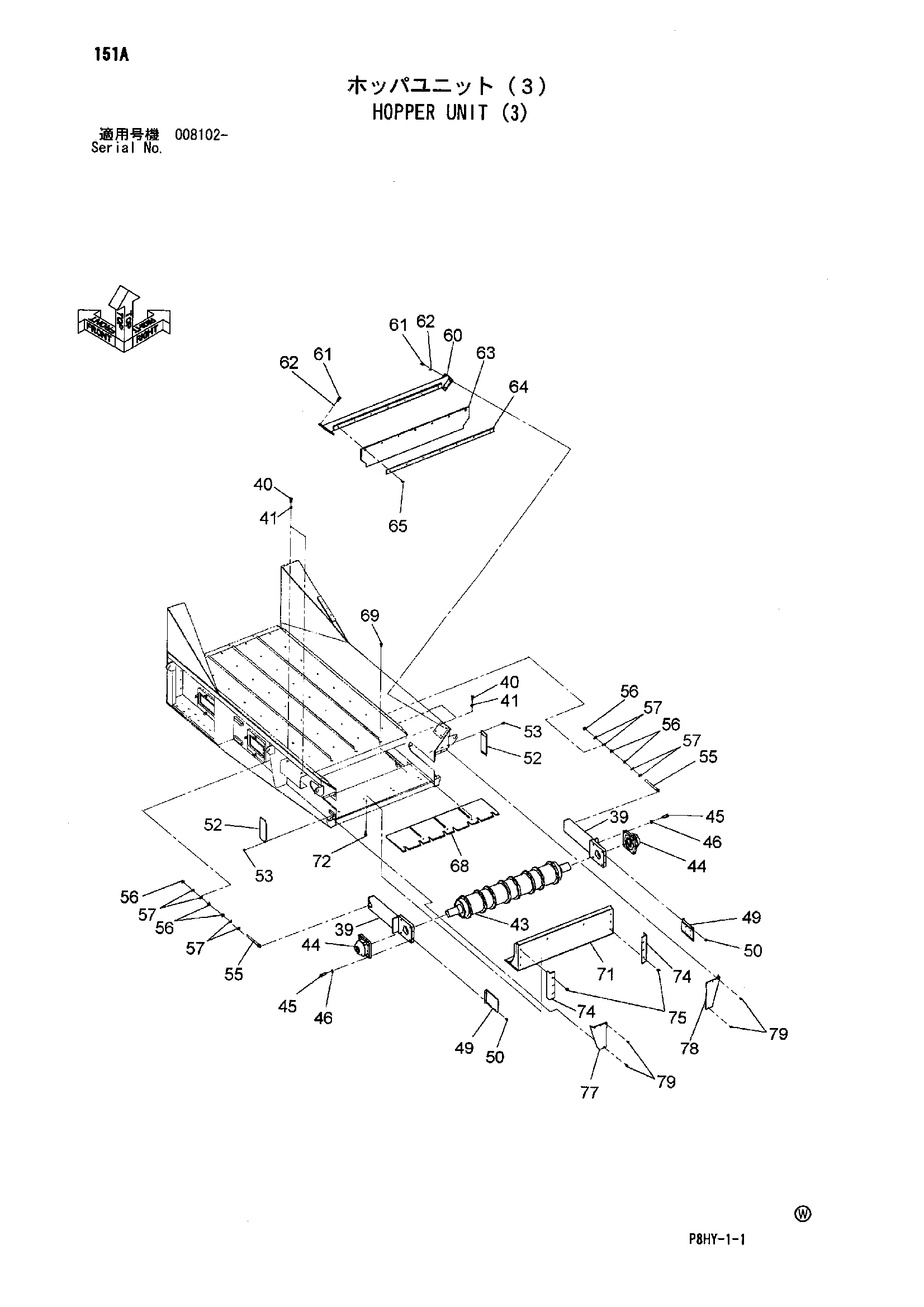

Заводская схема «Бункер блок (3)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
39	8096390	Кронштейн	2
40	J931645	Болт	4
41	J950016	Гайка	4
43	8096389	Шкив	1
44	4631835	Подшипник. блок	2
44A	4645503	Подшипник. блок	1
44A1	4645524	Подшипник	1
44A2	4645550	Корпус	1
44B	4645478	Пресс-маслёнка	1
44C	4645580	Крышка подшипник.	1
44D	J900616	Болт	3
44E	4645588	Установочный винт	2
45	J932060	Болт	8
46	J222020	Шайба	8
49	9763910	Крышка	2
50	J271025	Болт с шайбой	4
50A	J901025	Болт	1
50B	J222010	Шайба	1
52	9762339	Крышка	2
53	J271020	Болт с шайбой	8
53A	J901020	Болт	1
53B	J222010	Шайба	1
55	9764059	Болт	2
56	4359107	Гайка	6
57	J222020	Шайба	8
60	8096391	Кронштейн	1
61	J931640	Болт	8
62	J222016	Шайба	8
63	4621120	Резиновая прокладка	1
64	4621119	Штанга плоский	1
65	J271035	Болт с шайбой	7
65A	J901035	Болт	1
65B	J222010	Шайба	1
68	3106320	Скрапер	1
69	J271235	Болт с шайбой	3
69A	J901235	Болт	1
69B	J222012	Шайба	1
71	7048046	Гате	1
72	J271250	Болт с шайбой	8
72A	J901250	Болт	1
72B	J222012	Шайба	1
74	4633363	Пластина	2
75	J281030	Болт с шайбой	6
75A	J901030	Болт	1
75B	4486055	Шайба	1
77	4633365	Крышка	1
78	4633364	Крышка	1
79	J271025	Болт с шайбой	8
79A	J901025	Болт	1
79B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
