Пол — HITACHI ZR130HC

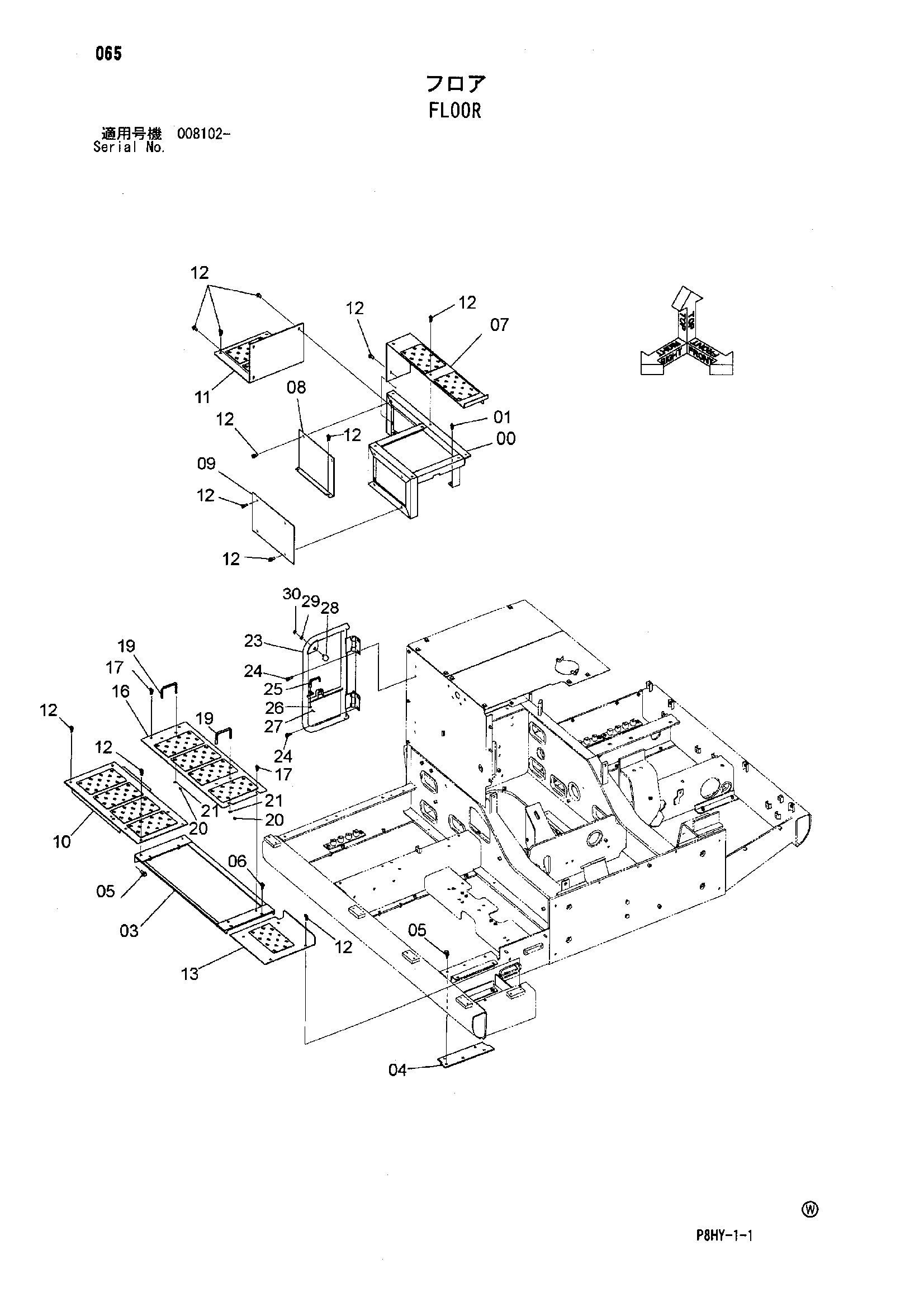

Заводская схема «Пол» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046247 | Пол | 1 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 7046255 | Пол | 1 |
| 04 | 9763231 | Кронштейн | 1 |
| 05 | J271235 | Болт с шайбой | 6 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 8096287 | Крышка | 1 |
| 08 | 3102376 | Крышка | 1 |
| 09 | 4618342 | Крышка | 1 |
| 10 | 8096282 | Пол | 1 |
| 11 | 8096286 | Пол | 1 |
| 12 | J271030 | Болт с шайбой | 26 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 8101930 | Крышка пол | 1 |
| 16 | 8097923 | Крышка | 1 |
| 17 | J271030 | Болт с шайбой | 4 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4623851 | Рукоятка | 2 |
| 20 | A763020 | Шплинт | 4 |
| 21 | A590110 | Плоская шайба | 4 |
| 23 | 7048138 | Поручень | 1 |
| 24 | J271030 | Болт с шайбой | 4 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4626170 | Стойка | 1 |
| 26 | A590108 | Плоская шайба | 1 |
| 27 | 4022697 | Стопорный палец | 1 |
| 28 | 4294508 | Ограничитель | 1 |
| 29 | A590110 | Плоская шайба | 1 |
| 30 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
