Тхров питатель блок — HITACHI ZR130HC

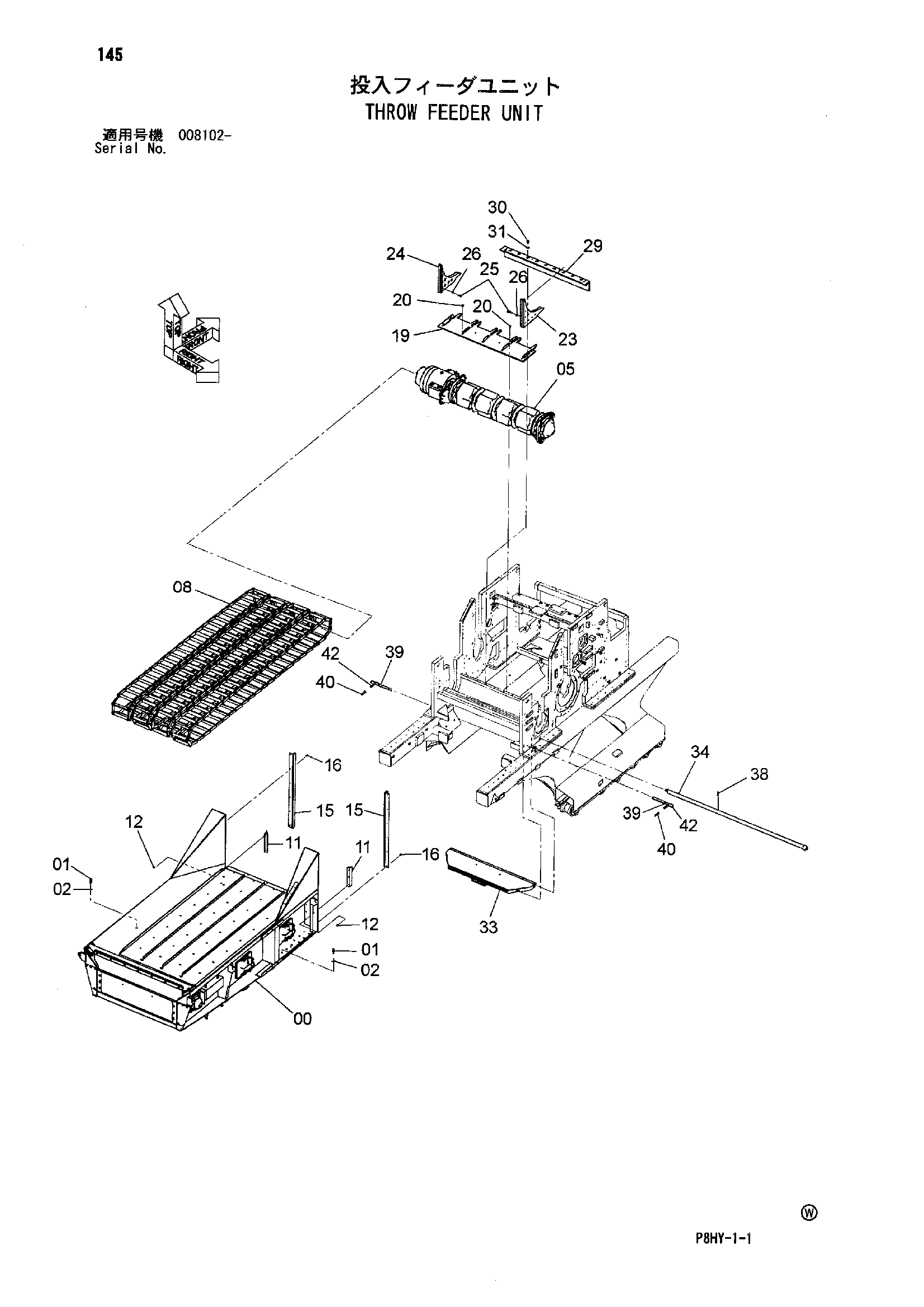

Заводская схема «Тхров питатель блок» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9248615 | Бункер блок | 1 |
| 01 | J931660 | Болт | 20 |
| 02 | J217085 | Шайба | 20 |
| 05 | 9248614 | Привод устройство | 1 |
| 08 | 4605526 | Цепь драг | 4 |
| 08A | 4609416 | Цепь драг | 1 |
| 08B | 4613037 | Палец | 1 |
| 08C | 4613042 | Палец | 1 |
| 11 | 4621239 | Направляющая | 2 |
| 12 | J271235 | Болт с шайбой | 6 |
| 12A | J901235 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 15 | 8096504 | Кронштейн | 2 |
| 16 | J271035 | Болт с шайбой | 12 |
| 16A | J901035 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 19 | 8096505 | Скрапер | 1 |
| 20 | J271235 | Болт с шайбой | 10 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 23 | 8096502 | Ограничитель | 1 |
| 24 | 8096503 | Ограничитель | 1 |
| 25 | J931665 | Болт | 14 |
| 26 | J222016 | Шайба | 14 |
| 29 | 7047989 | Скрапер | 1 |
| 30 | J931640 | Болт | 9 |
| 31 | J222016 | Шайба | 9 |
| 33 | 7047991 | Дверь | 1 |
| 34 | 8099863 | Вал | 1 |
| 38 | 494459 | Пружинный штифт | 4 |
| 39 | 927488 | Стопорное кольцо | 2 |
| 40 | 4381064 | Рукоятка | 2 |
| 42 | 9762758 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
