Ороситель (дополнительное оборудование) — HITACHI ZR130HC

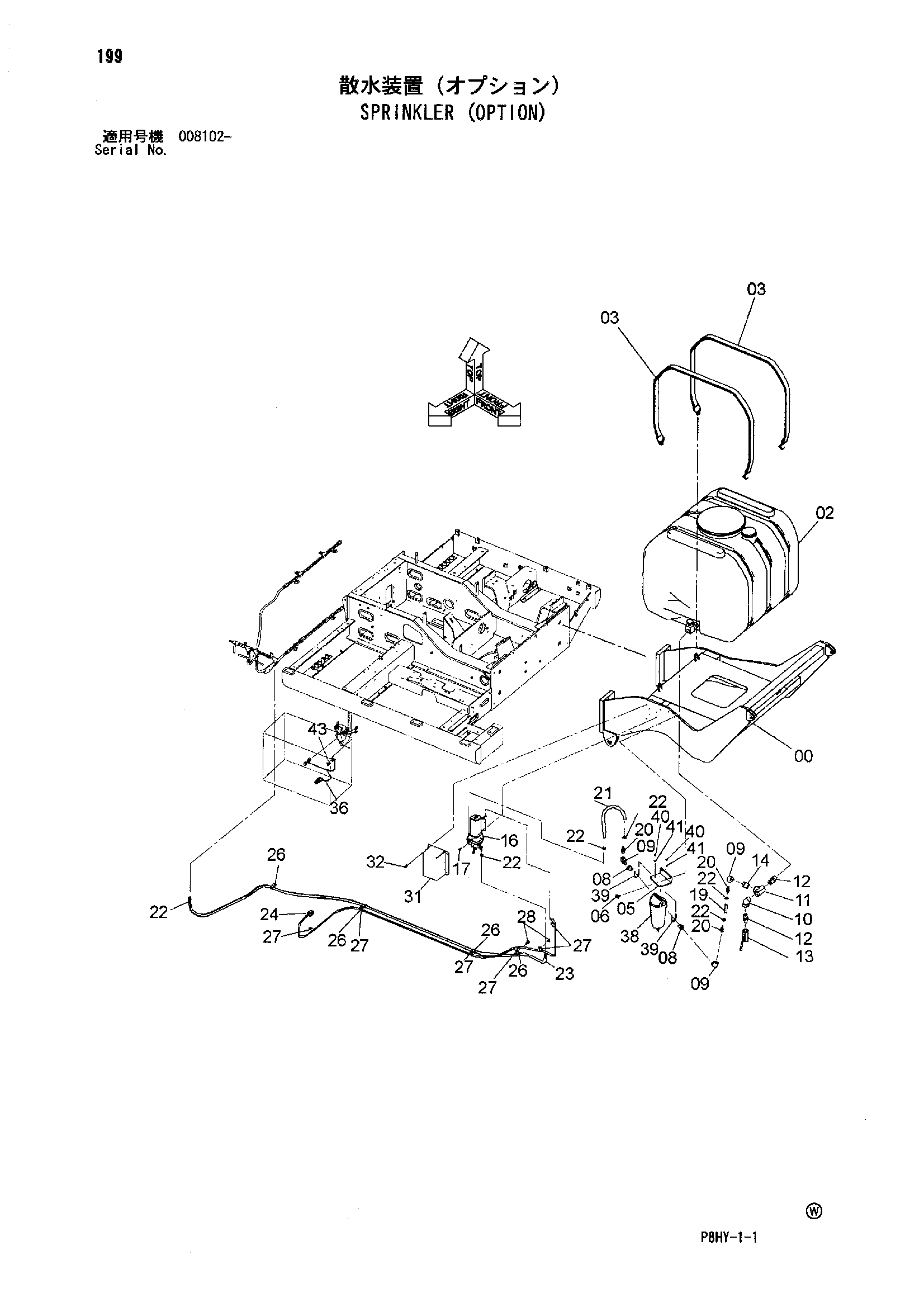

Заводская схема «Ороситель (дополнительное оборудование)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6022977 | Кронштейн | 1 |
| 02 | 4236531 | Бак воды | 1 |
| 03 | 4239027 | Ремень | 2 |
| 05 | 3105883 | Кронштейн | 1 |
| 06 | J281030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 08 | 94-1603 | Переходник | 2 |
| 09 | 94-0632 | Угловой штуцер | 3 |
| 10 | 94-0634 | Угловой штуцер | 1 |
| 11 | 94-0664 | Тройник | 1 |
| 12 | 94-1705 | Адаптер | 2 |
| 13 | 94-4030 | Кран | 1 |
| 14 | 94-1610 | Переходник | 1 |
| 16 | 4626440 | Насос диапхрагм | 1 |
| 17 | J260620 | Болт с шайбой | 4 |
| 17A | J900620 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 19 | 4645890 | Водяной шланг | 1 |
| 20 | 4077357 | Соединение шланг | 3 |
| 21 | 4626413 | Водяной шланг | 1 |
| 22 | 4514700 | Зажим шланг | 6 |
| 23 | 4480446 | Водяной шланг | 1 |
| 24 | 4623923 | Жгут проводов | 1 |
| 26 | 4190273 | Зажим | 4 |
| 27 | 4190261 | Зажим | 6 |
| 28 | J271020 | Болт с шайбой | 2 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 31 | 4623614 | Крышка | 1 |
| 32 | J271020 | Болт с шайбой | 4 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | 4055312 | Ленточный зажим | 5 |
| 36 | 4644578 | Жгут проводов | 1 |
| 38 | 4645888 | Фильтр | 1 |
| 39 | 4645882 | U-образный болт | 2 |
| 40 | M500605 | Гайка | 4 |
| 41 | A590106 | Плоская шайба | 4 |
| 43 | 4414207 | Реле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
