Ротор — HITACHI ZR130HC

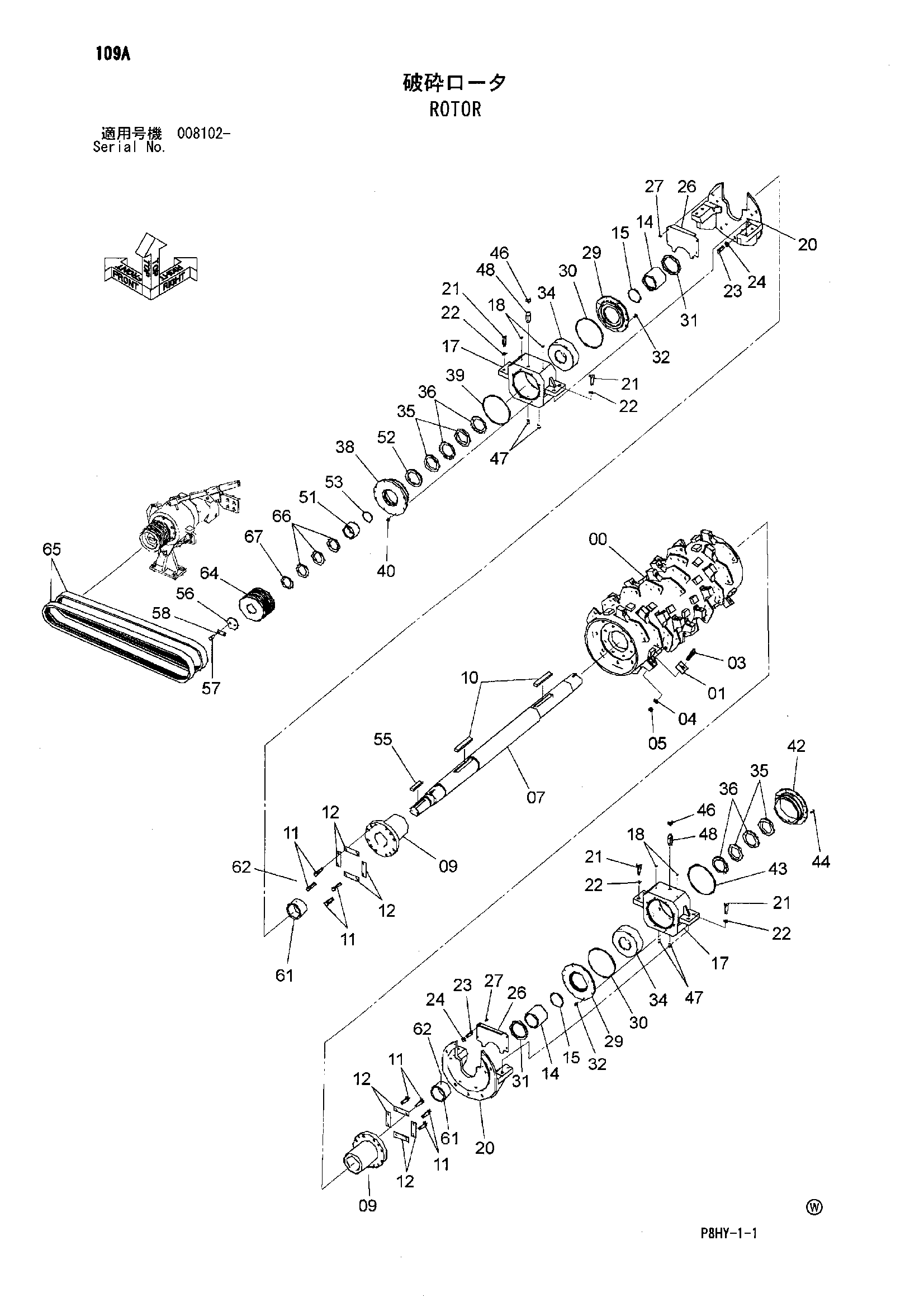

Заводская схема «Ротор» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9249065	Ротор в сборе	1
00	6023476	Ротор	1
00A	4640761	Блок	28
00B	4618238	Проставка	28
00C	3102575	Держатель	28
00D	4640762	Пластина	28
01	4623643	BIT	28
03	4641467	Болт	28
04	J222020	Шайба	28
05	J952020	Гайка	28
07	2052218	Вал	1
09	3102633	Муфта фланец	2
10	94-2422	Шпонка	2
11	J932080	Болт	16
12	X4873	Стопорная шайба	8
14	4622236	Проставка	2
15	A810120	Уплотнительное кольцо	2
17	7047921	Корпус	2
18	J271016	Болт с шайбой	4
18A	J901016	Болт	1
18B	J222010	Шайба	1
20	7047922	Кронштейн	2
21	J932080	Болт	8
22	J222020	Шайба	8
23	J932055	Болт	10
24	J222020	Шайба	10
26	3104288	Крышка	2
27	J271020	Болт с шайбой	8
27A	J901020	Болт	1
27B	J222010	Шайба	1
29	3106319	Корпус	2
30	A810250	Уплотнительное кольцо	2
31	923911	Масляное уплотнение	2
32	J271230	Болт с шайбой	16
32A	J901230	Болт	1
32B	J222012	Шайба	1
34	4614264	Подшипник. спх.рол.	2
35	455001	Гайка подшипник.	4
36	455010	Шайба подшипник.	4
38	8099662	Корпус	1
39	A810250	Уплотнительное кольцо	1
40	J271240	Болт с шайбой	8
40A	J901240	Болт	1
40B	J222012	Шайба	1
42	8099663	Корпус	1
43	A810250	Уплотнительное кольцо	1
44	J271230	Болт с шайбой	8
44A	J901230	Болт	1
44B	J222012	Шайба	1
46	4379582	Колпачок	2
47	4509122	Пробка	4
48	4379209	Адаптер	2
51	4622237	Проставка	1
52	940056	Масляное уплотнение	1
53	A810090	Уплотнительное кольцо	1
55	94-2385	Шпонка	1
56	431768	Фиксатор	1
57	J931640	Болт	2
58	X4853	Стопорная шайба	1
61	4634696	Проставка	2
62	4044508	Установочный винт	2
64	4641718	Шкив V	1
65	4641730	Ремень V	2
66	4639776	Проставка	3
67	4641729	Проставка	1
