Крышка двигателя — HITACHI ZR130HC

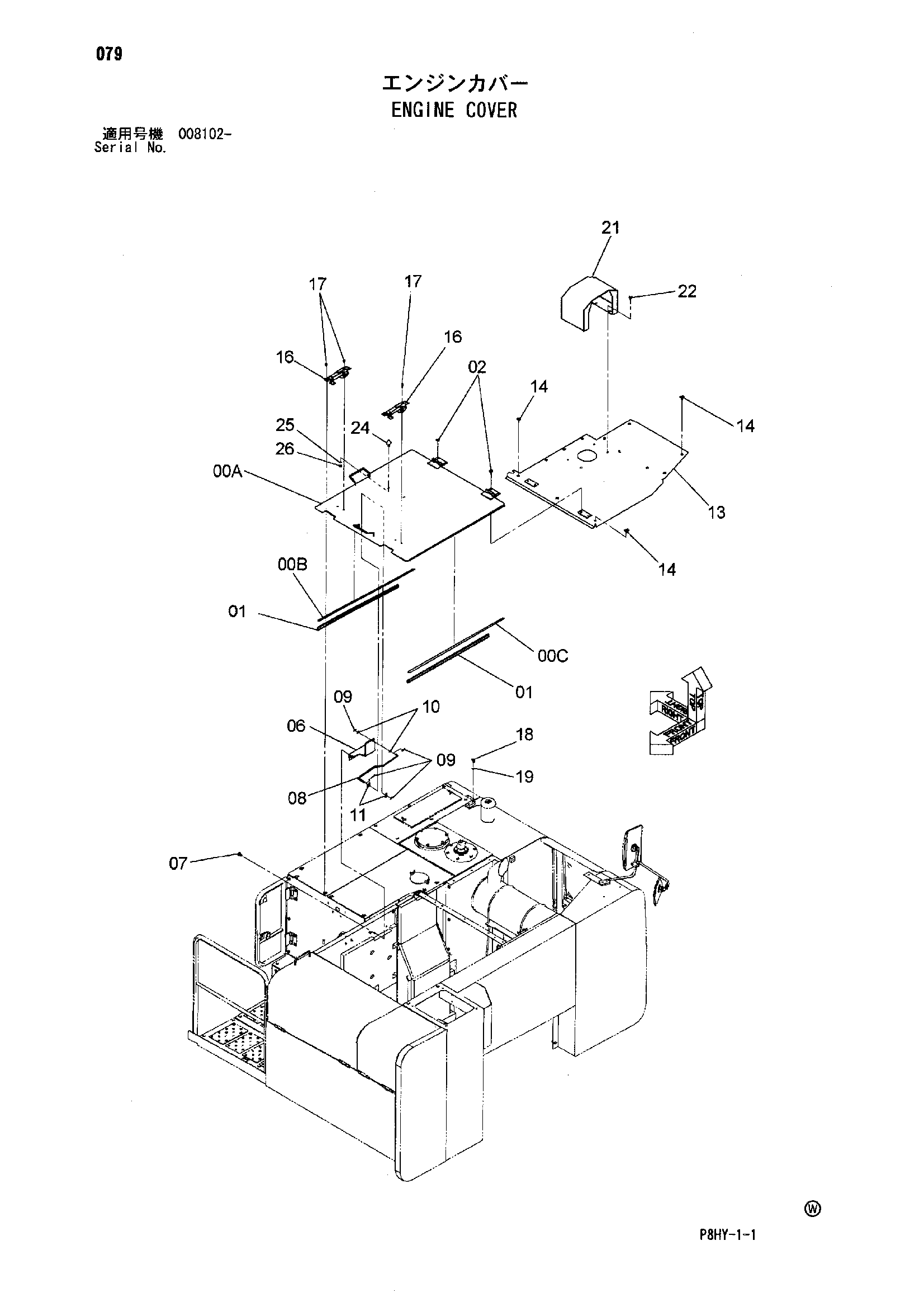

Заводская схема «Крышка двигателя» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7045654 | Крышка двигатель | 1 |
| 00A | 6022745 | Крышка двигатель | 1 |
| 00B | 4621354 | Резиновая прокладка | 1 |
| 00C | 4621355 | Резиновая прокладка | 1 |
| 01 | 4359647 | Уплотнительная окантовка | 2 |
| 02 | J281035 | Болт с шайбой | 4 |
| 02A | J901035 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 06 | 8096318 | Кронштейн | 1 |
| 07 | J271030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4620718 | Стойка | 1 |
| 09 | 4022698 | Стопорный палец | 4 |
| 10 | A590110 | Плоская шайба | 2 |
| 11 | J217083 | Шайба | 2 |
| 13 | 6022744 | Крышка | 1 |
| 14 | J281030 | Болт с шайбой | 12 |
| 14A | J901030 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 16 | 4361438 | Защёлка | 2 |
| 17 | J260820 | Болт с шайбой | 8 |
| 17A | J900820 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | J901216 | Болт | 2 |
| 19 | A590112 | Плоская шайба | 2 |
| 21 | 8097961 | Крышка | 1 |
| 22 | J271025 | Болт с шайбой | 4 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4294508 | Ограничитель | 2 |
| 25 | A590110 | Плоская шайба | 2 |
| 26 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
