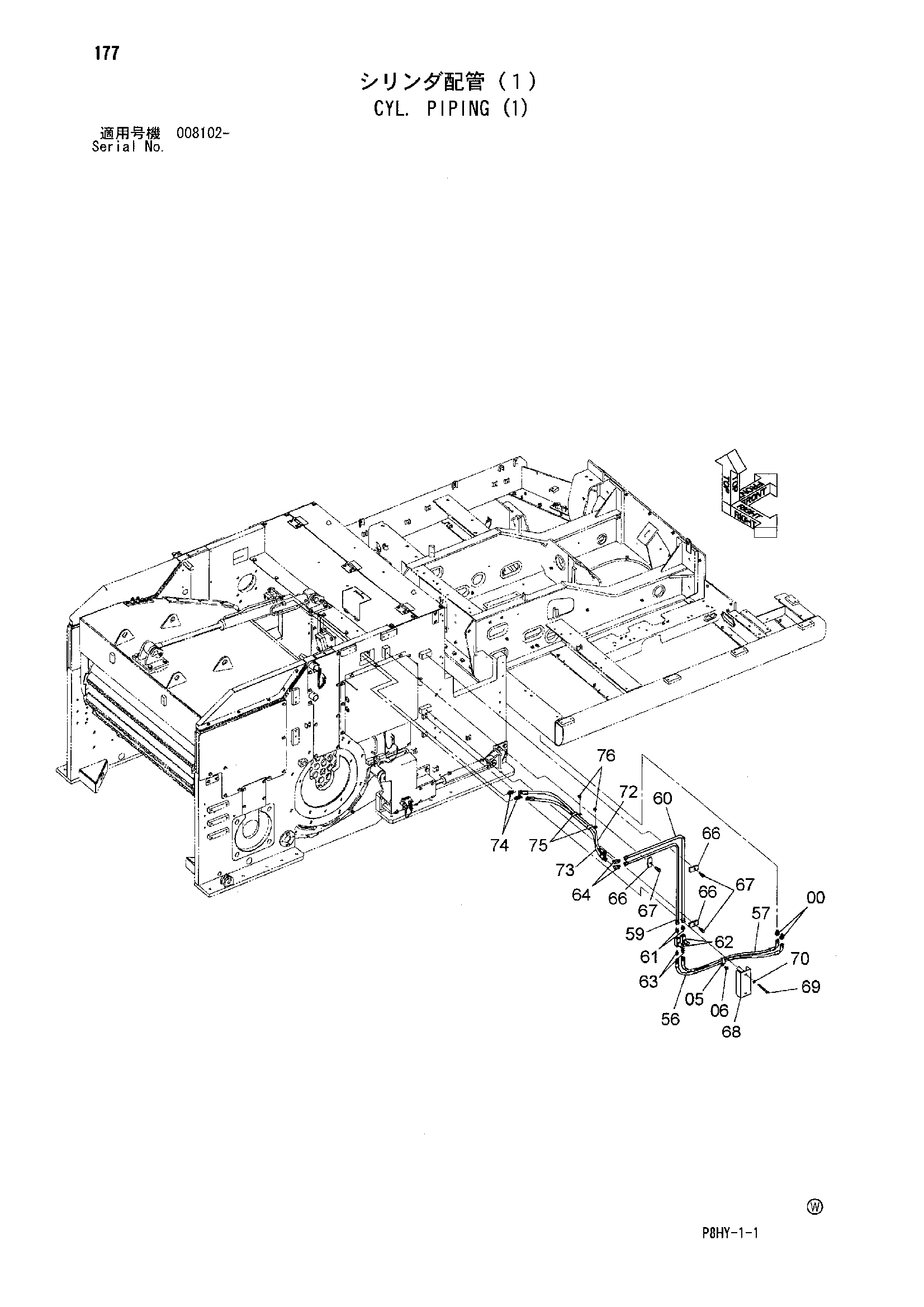

Гидроцилиндр. трубопроводы (1) — HITACHI ZR130HC
Заводская схема «Гидроцилиндр. трубопроводы (1)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852143 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4190282 | Зажим | 1 |
| 06 | J271020 | Болт с шайбой | 1 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 25 | 4044420 | Защитный кожух | 9 |
| 26 | 4055312 | Ленточный зажим | 1 |
| 56 | 4368164 | Шланг | 1 |
| 57 | 4417690 | Шланг | 1 |
| 59 | 8097025 | Трубка | 1 |
| 60 | 8099940 | Трубка | 1 |
| 61 | 4219343 | Адаптер | 2 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 4604378 | Клапан словретур | 2 |
| 63 | 4215648 | Адаптер | 2 |
| 64 | A852333 | Угловой штуцер | 2 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4189858 | Хомут трубки | 3 |
| 67 | J271045 | Болт с шайбой | 3 |
| 67A | J901045 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 68 | 8099941 | Крышка | 1 |
| 69 | J921002 | Болт | 2 |
| 70 | A590110 | Плоская шайба | 2 |
| 72 | 4305230 | Шланг | 1 |
| 73 | 4305229 | Шланг | 1 |
| 74 | A852233 | Угловой штуцер | 2 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
| 75 | 4190282 | Зажим | 2 |
| 76 | J271025 | Болт с шайбой | 2 |
| 76A | J901025 | Болт | 1 |
| 76B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
