Привод устройство (пресс питатель) — HITACHI ZR130HC

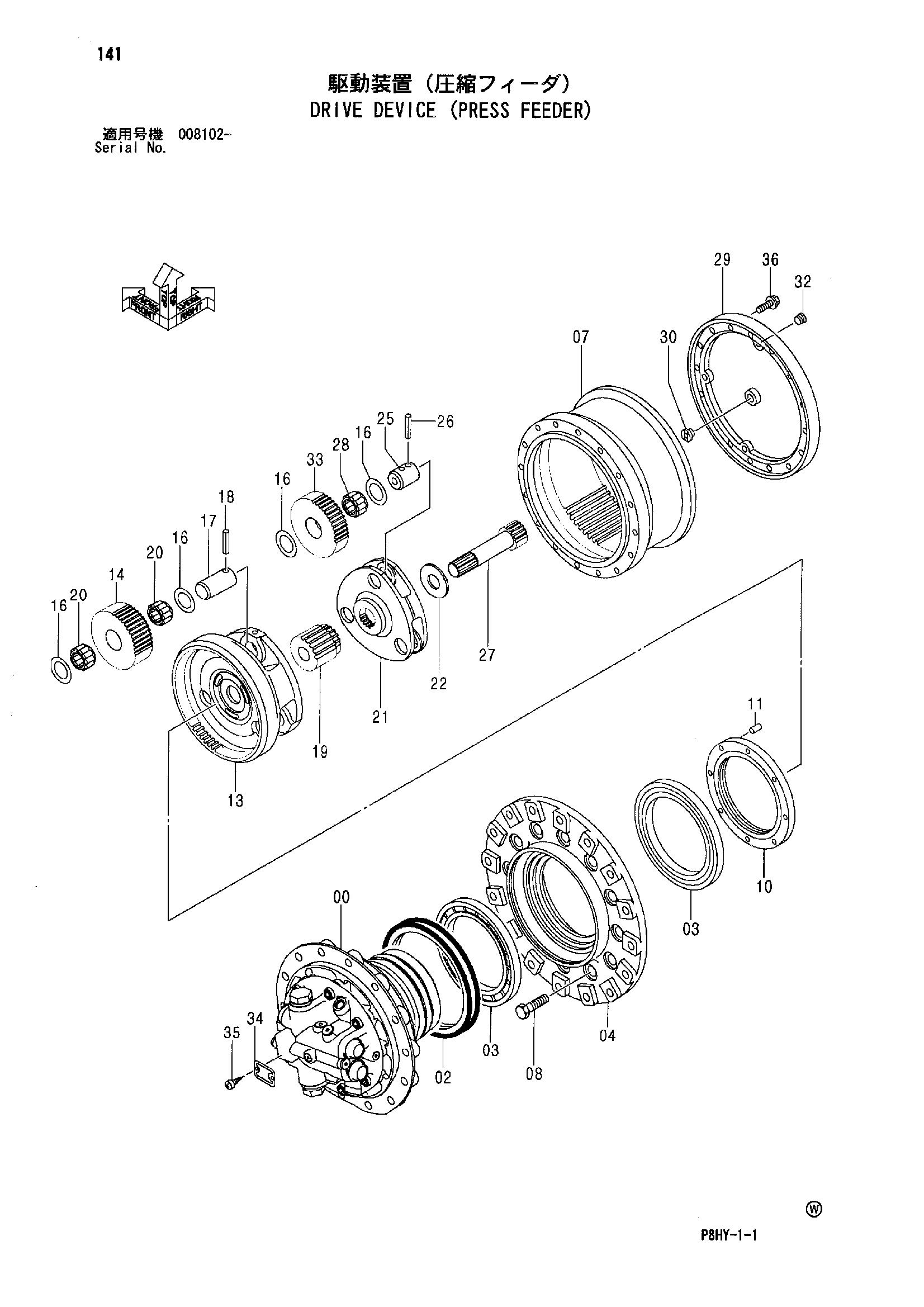

Заводская схема «Привод устройство (пресс питатель)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9184348 | Гидромотор | 1 |
| 02 | 4110369 | Комплект уплотнений | 1 |
| 03 | 4321887 | Роликовый подшипник | 2 |
| 04 | 1016125 | Барабан | 1 |
| 07 | 1027082 | Коронная шестерня | 1 |
| 08 | J931660 | Болт | 16 |
| 10 | 3085728 | Гайка | 1 |
| 11 | 4436242 | Установочный штифт | 1 |
| 13 | 1027076 | Водило | 1 |
| 14 | 3085566 | Планетарная шестерня | 3 |
| 16 | 4192982 | Упорная пластина | 12 |
| 17 | 4245966 | Палец | 3 |
| 18 | 4144020 | Пружинный штифт | 3 |
| 19 | 3085569 | Солнечная шестерня | 1 |
| 20 | 4354289 | Игольчатый подшипник | 6 |
| 21 | 2043774 | Водило | 1 |
| 22 | 4418771 | Проставка | 1 |
| 25 | 4178203 | Палец | 3 |
| 26 | 4192020 | Пружинный штифт | 3 |
| 27 | 2043769 | Вал проп. | 1 |
| 28 | 4354278 | Игольчатый подшипник | 3 |
| 29 | 2028800 | Крышка | 1 |
| 30 | 4258916 | Стопорный палец | 1 |
| 32 | 4245797 | Пробка | 3 |
| 33 | 3094907 | Планетарная шестерня | 3 |
| 35 | M492564 | Приводной винт | 2 |
| 36 | 4609016 | Болт с шайбой | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
