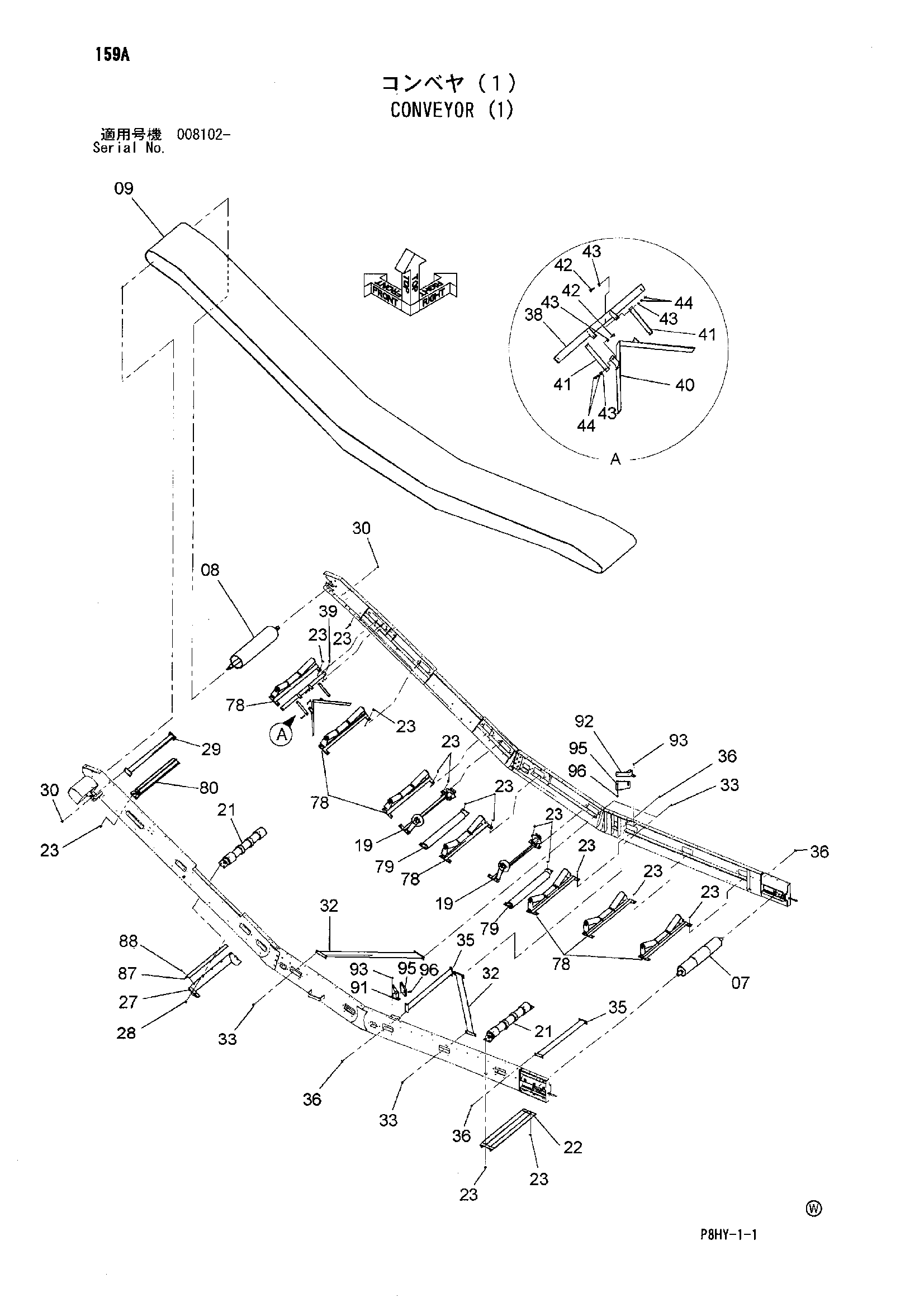

Конвейер (1) — HITACHI ZR130HC
Заводская схема «Конвейер (1)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 7046187 | Шкив таил | 1 |
| 08 | 4620510 | Шкив привод | 1 |
| 09 | 4620511 | Ремень | 1 |
| 19 | 9239425 | Направляющая каток | 2 |
| 21 | 9239280 | Обратный каток | 2 |
| 22 | 8096212 | Защитный кожух | 1 |
| 23 | J281030 | Болт с шайбой | 52 |
| 23A | J901030 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 27 | 8099156 | Защитный кожух | 1 |
| 28 | J281025 | Болт с шайбой | 4 |
| 28A | J901025 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 29 | 8090619 | Опора | 1 |
| 30 | J281030 | Болт с шайбой | 8 |
| 30A | J901030 | Болт | 1 |
| 30B | 4486055 | Шайба | 1 |
| 32 | 8090620 | Опора | 2 |
| 33 | J281035 | Болт с шайбой | 8 |
| 33A | J901035 | Болт | 1 |
| 33B | 4486055 | Шайба | 1 |
| 35 | 8090621 | Опора | 2 |
| 36 | J281030 | Болт с шайбой | 8 |
| 36A | J901030 | Болт | 1 |
| 36B | 4486055 | Шайба | 1 |
| 38 | 8090628 | Опора | 1 |
| 39 | J281030 | Болт с шайбой | 2 |
| 39A | J901030 | Болт | 1 |
| 39B | 4486055 | Шайба | 1 |
| 40 | 8074609 | Отвал | 1 |
| 41 | 4393290 | Тяга | 2 |
| 42 | J921040 | Болт | 4 |
| 43 | J222010 | Шайба | 8 |
| 44 | J950010 | Гайка | 8 |
| 78 | 9242332 | Водило каток | 7 |
| 79 | 9242333 | Обратный каток | 2 |
| 80 | 9248608 | Импакт каток | 1 |
| 87 | 4625252 | Кронштейн | 1 |
| 88 | J281025 | Болт с шайбой | 5 |
| 88A | J901025 | Болт | 1 |
| 88B | 4486055 | Шайба | 1 |
| 91 | 8100126 | Кронштейн | 1 |
| 92 | 8100127 | Кронштейн | 1 |
| 93 | J281030 | Болт с шайбой | 4 |
| 93A | J901030 | Болт | 1 |
| 93B | 4486055 | Шайба | 1 |
| 95 | 4634211 | Скрапер | 2 |
| 96 | J281045 | Болт с шайбой | 4 |
| 96A | J901045 | Болт | 1 |
| 96B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
