Крышка (схреддер)(3) — HITACHI ZR130HC

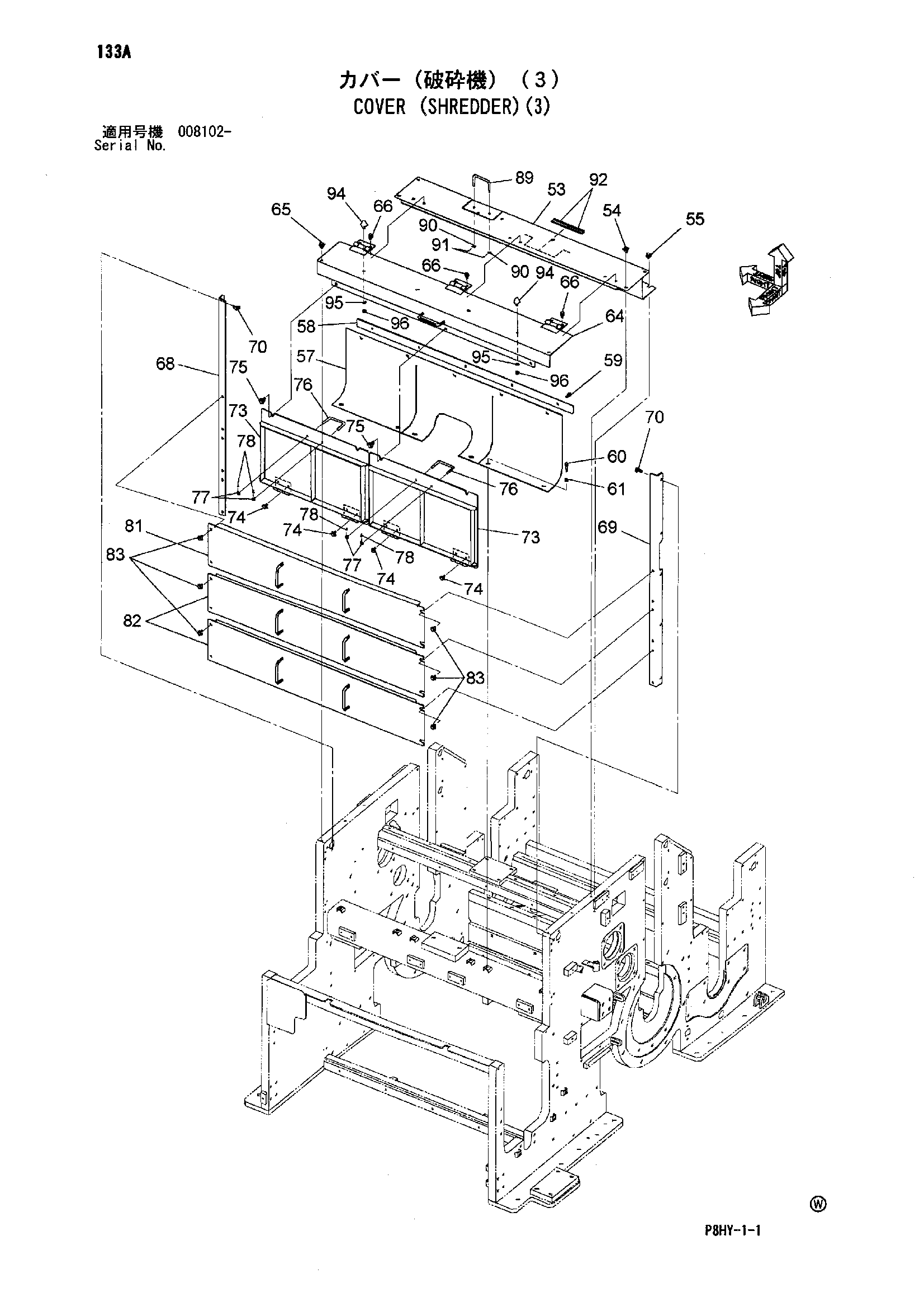

Заводская схема «Крышка (схреддер)(3)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 53 | 6023535 | Крышка | 1 |
| 54 | J281225 | Болт с шайбой | 4 |
| 54A | J901225 | Болт | 1 |
| 54B | 4249324 | Шайба | 1 |
| 55 | J271220 | Болт с шайбой | 6 |
| 55A | J901220 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 57 | 4632107 | Резиновая прокладка | 1 |
| 58 | 4622669 | Штанга плоский | 1 |
| 59 | J271030 | Болт с шайбой | 5 |
| 59A | J901030 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | J921045 | Болт | 6 |
| 61 | J950010 | Гайка | 6 |
| 64 | 7047815 | Крышка | 1 |
| 65 | J281225 | Болт с шайбой | 2 |
| 65A | J901225 | Болт | 1 |
| 65B | 4249324 | Шайба | 1 |
| 66 | J271025 | Болт с шайбой | 6 |
| 66A | J901025 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 68 | 9763911 | Кронштейн | 1 |
| 69 | 9763912 | Кронштейн | 1 |
| 70 | J271230 | Болт с шайбой | 10 |
| 70A | J901230 | Болт | 1 |
| 70B | J222012 | Шайба | 1 |
| 73 | 7047813 | Пол | 2 |
| 74 | J281025 | Болт с шайбой | 8 |
| 74A | J901025 | Болт | 1 |
| 74B | 4486055 | Шайба | 1 |
| 75 | J281230 | Болт с шайбой | 4 |
| 75A | J901230 | Болт | 1 |
| 75B | 4249324 | Шайба | 1 |
| 76 | 4623851 | Рукоятка | 2 |
| 77 | A590110 | Плоская шайба | 4 |
| 78 | A763020 | Шплинт | 4 |
| 81 | 8099461 | Крышка | 1 |
| 82 | 8099462 | Крышка | 2 |
| 83 | J281025 | Болт с шайбой | 12 |
| 83A | J901025 | Болт | 1 |
| 83B | 4486055 | Шайба | 1 |
| 89 | 4623851 | Рукоятка | 1 |
| 90 | A590110 | Плоская шайба | 2 |
| 91 | A763020 | Шплинт | 2 |
| 92 | 4638093 | Уплотнительная окантовка | 2 |
| 94 | 4294508 | Ограничитель | 2 |
| 95 | A590110 | Плоская шайба | 2 |
| 96 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
