Пол крышка (1) — HITACHI ZR130HC

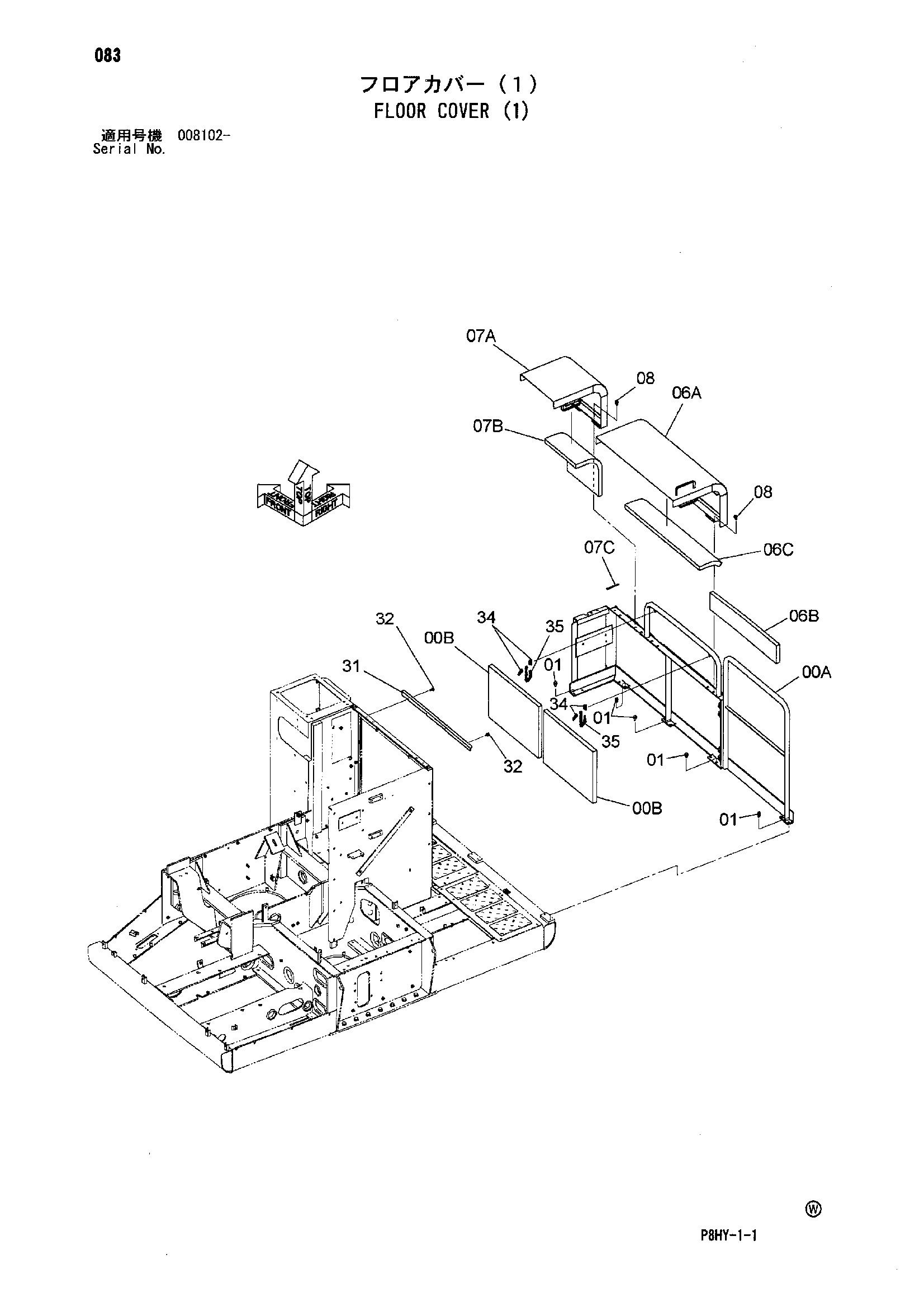

Заводская схема «Пол крышка (1)» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100163 | Опора | 1 |
| 00A | 6023648 | Опора | 1 |
| 00B | 4634259 | Резиновая прокладка | 1 |
| 01 | J271025 | Болт с шайбой | 10 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 06 | 8100153 | Крышка | 1 |
| 06A | 7048165 | Крышка | 1 |
| 06B | 4634267 | Резиновая прокладка | 1 |
| 06C | 4634273 | Резиновая прокладка | 1 |
| 07 | 8100152 | Крышка | 1 |
| 07A | 7048166 | Крышка | 1 |
| 07B | 4634275 | Резиновая прокладка | 1 |
| 07C | 4634282 | Резиновая прокладка | 1 |
| 08 | J271025 | Болт с шайбой | 8 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 31 | 4625416 | Кронштейн | 1 |
| 32 | J271025 | Болт с шайбой | 4 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | 4322870 | Зажим | 4 |
| 35 | 4600885 | Цепь | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
