Воздушный фильтр — HITACHI ZR130HC

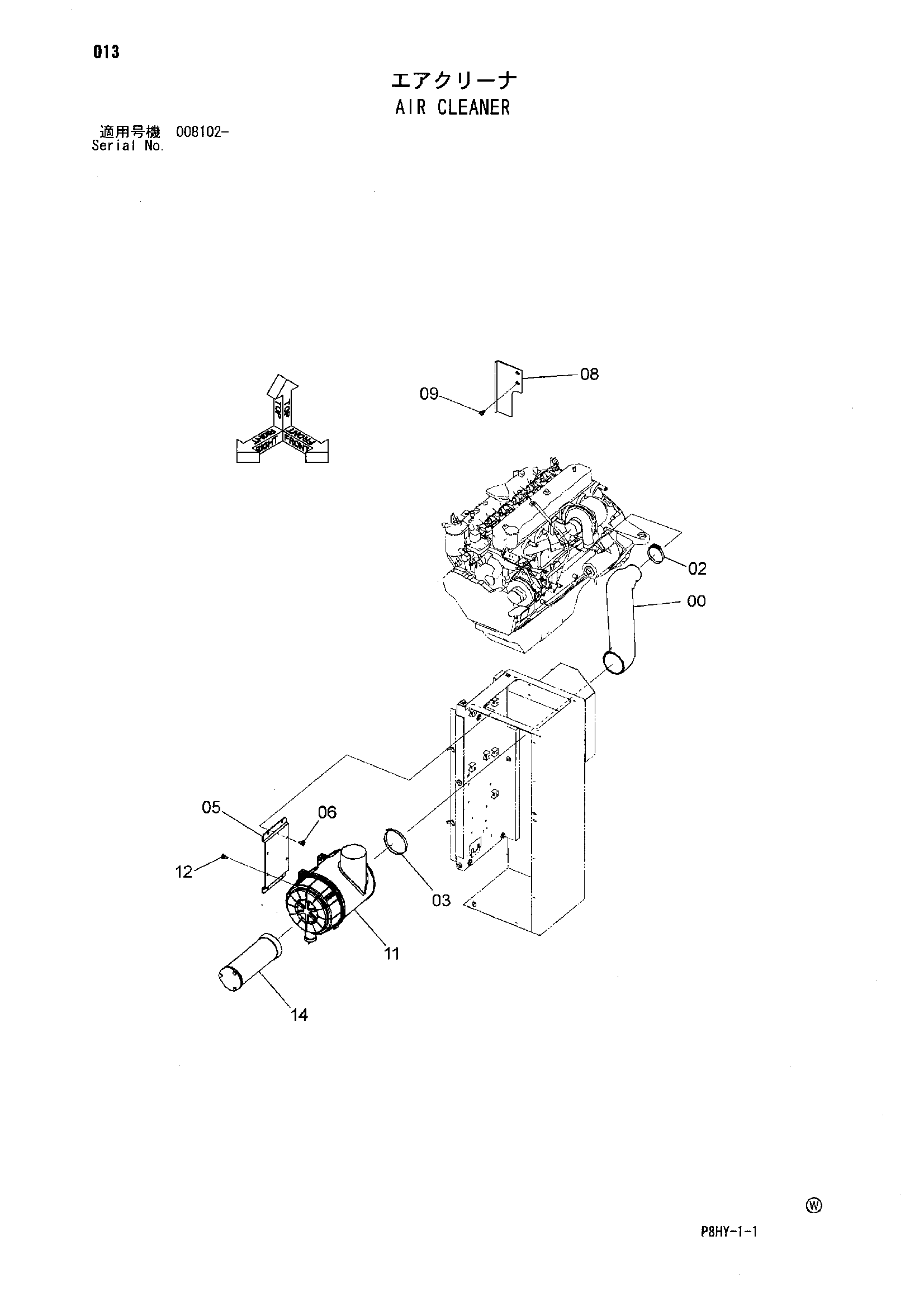

Заводская схема «Воздушный фильтр» для HITACHI ZR130HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3102391 | Воздушный шланг | 1 |
| 02 | 4507512 | Хомут шланга | 1 |
| 03 | 4512716 | Хомут шланга | 1 |
| 05 | 3102389 | Кронштейн | 1 |
| 06 | J271025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 3102390 | Крышка | 1 |
| 09 | J271025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4473345 | Фильтр воздушный в сборе | 1 |
| 11A | 4479520 | Корпус | 1 |
| 11B | 4286128 | Элемент | 1 |
| 11C | 4453909 | Крышка | 1 |
| 11D | 4453910 | Клапан | 1 |
| 11E | 4453911 | Прокладка | 1 |
| 11F | D911521 | Адаптер | 1 |
| 11G | 4419601 | Индикатор | 1 |
| 11H | 4453912 | Информационная табличка | 1 |
| 12 | J271025 | Болт с шайбой | 4 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4286130 | Элемент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR130HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
